户外木质结构集成式烧烤排烟装置

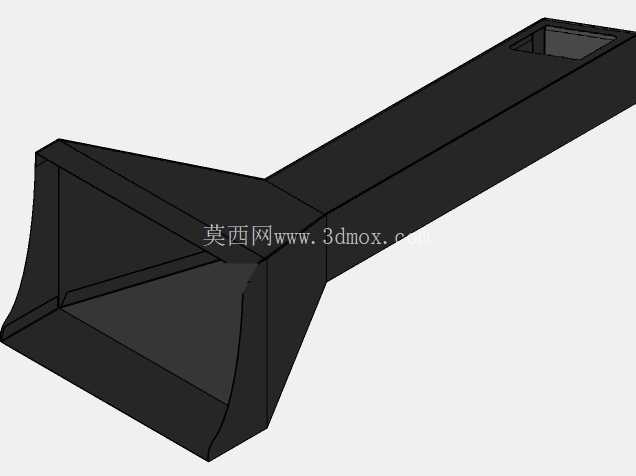

　　在户外休闲餐饮、庭院聚会、郊野营地这类场景里，开放式烧烤作业产生的油烟无序扩散一直是影响使用体验的核心问题，这款集成在木质廊架结构上的烧烤排烟装置，就是针对半开放户外烹饪场景做的定向结构设计。不同于常见的独立立式排烟设备，它直接依托户外木质廊架的屋面结构做集成安装，不需要额外占用地面操作空间，也不会破坏庭院或营地的整体视觉协调性。从实际使用逻辑来看，装置的集烟罩部分设置在烧烤操作位的正上方，采用大倾角的锥形收拢结构，能够在油烟受热上升的初始阶段就完成烟气捕集，避免油烟顺着廊架下方的气流扩散到周边用餐区域，罩体边缘做了外翻的折边处理，既可以强化结构刚性，也能阻挡部分侧向气流对烟气流场的干扰，保证油烟捕集效率。

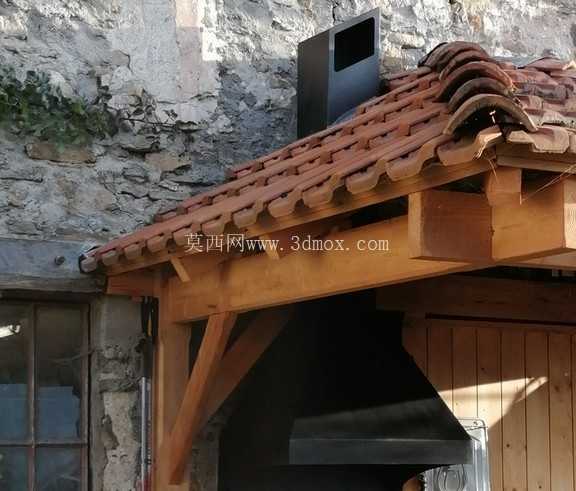

　　排烟通道顺着木质廊架的梁柱结构隐藏布置，最终从瓦屋面穿出设置外置排烟口，排烟口做了带防雨帽的侧向开口设计，既可以保证烟气顺畅排出，也能避免雨天雨水顺着烟道倒灌到操作区域，同时外露的烟道部分做了和屋面瓦色调匹配的深色处理，不会破坏原有瓦顶的视觉整体性。设计阶段首先要匹配木质廊架的承重边界，整套排烟装置的自重通过多点固定的方式分散传递到廊架的承重梁柱上，固定点位都做了隔热垫层处理，避免烟道工作时的高温传导到木质构件上，消除长期使用的火灾隐患；集烟罩的安装高度控制在操作位上方1.8米到2米的区间，这个高度既不会干扰操作人员站立翻面食材、添加调料的动作，也能保证油烟上升过程中不会提前扩散。

　　外形尺寸方面，集烟罩的横向覆盖范围完全匹配常规户外烧烤炉的操作面宽度，前后延伸尺寸超出烤炉边缘20厘米左右，能够覆盖烧烤过程中人员操作时产生的散逸油烟；屋面穿出的排烟口尺寸经过流道匹配计算，和下方集烟罩的收拢截面保持合理的通流面积比，避免烟道内部出现涡流阻滞导致排烟不畅。安装边界上，装置和木质构件接触的所有位置都预留了热膨胀间隙，适配不同季节温度变化带来的金属构件形变，瓦面开孔位置做了多层防水卷材收边处理，和原有瓦屋面的排水坡度完全契合，不会因为加装排烟装置出现屋面渗漏的问题。

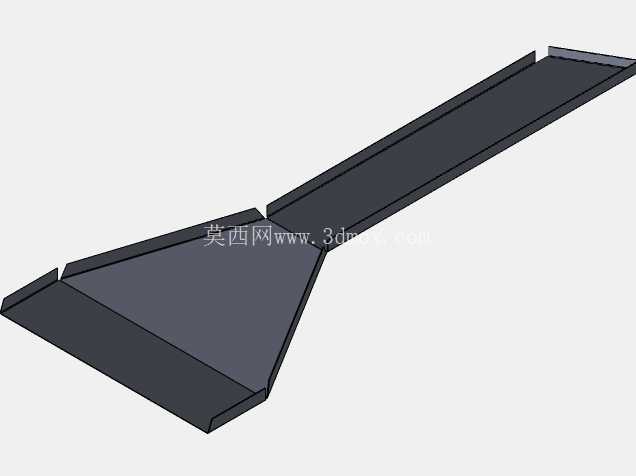

　　从功能特性来看，整套装置没有复杂的电控部件，依靠热压自然排烟就能满足户外烧烤场景的排烟需求，后期维护只需要定期清理集烟罩内壁附着的油垢即可，不需要复杂的耗材更换，非常适合郊野营地、私人庭院这类没有专人做设备运维的场景。结构建模过程中，需要重点核对木质廊架的梁柱间距、瓦屋面的坡度参数，保证排烟通道的走向完全贴合原有建筑结构，不会出现结构干涉；集烟罩的折边角度、烟道的转弯半径都要结合自然排烟的流场要求做参数校核，避免出现局部阻力过大导致排烟效率下降的问题，同时所有金属构件的边角都做了圆弧钝化处理，避免安装和使用过程中出现磕碰划伤。
