圆角六孔加厚合页铰链结构设计

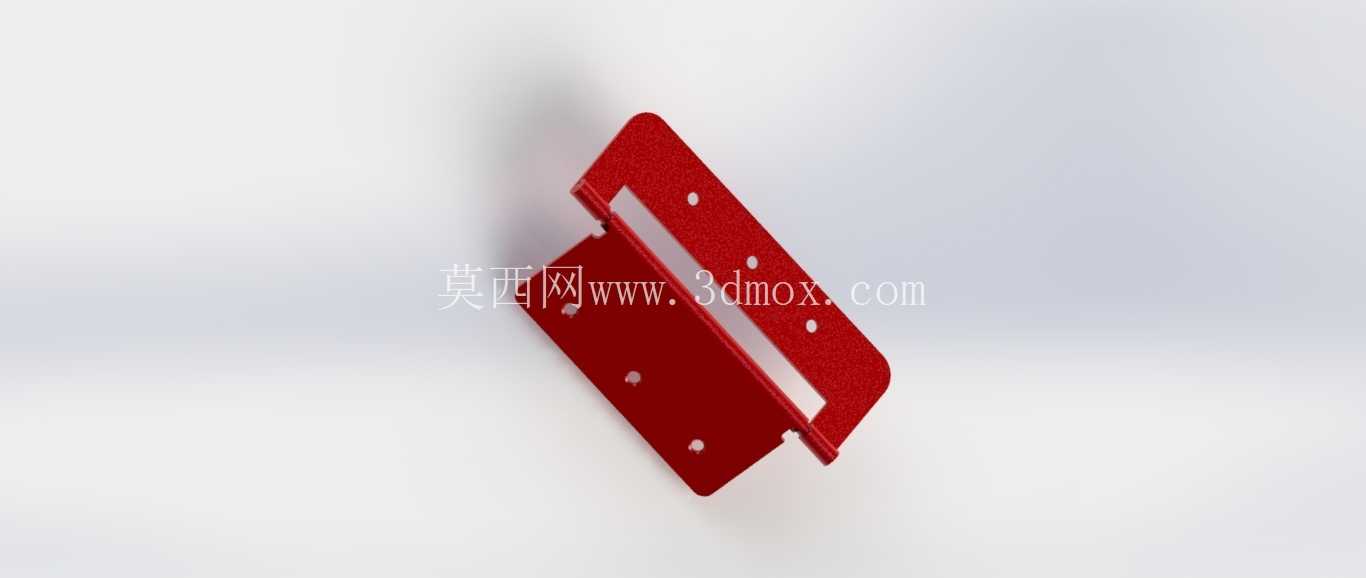

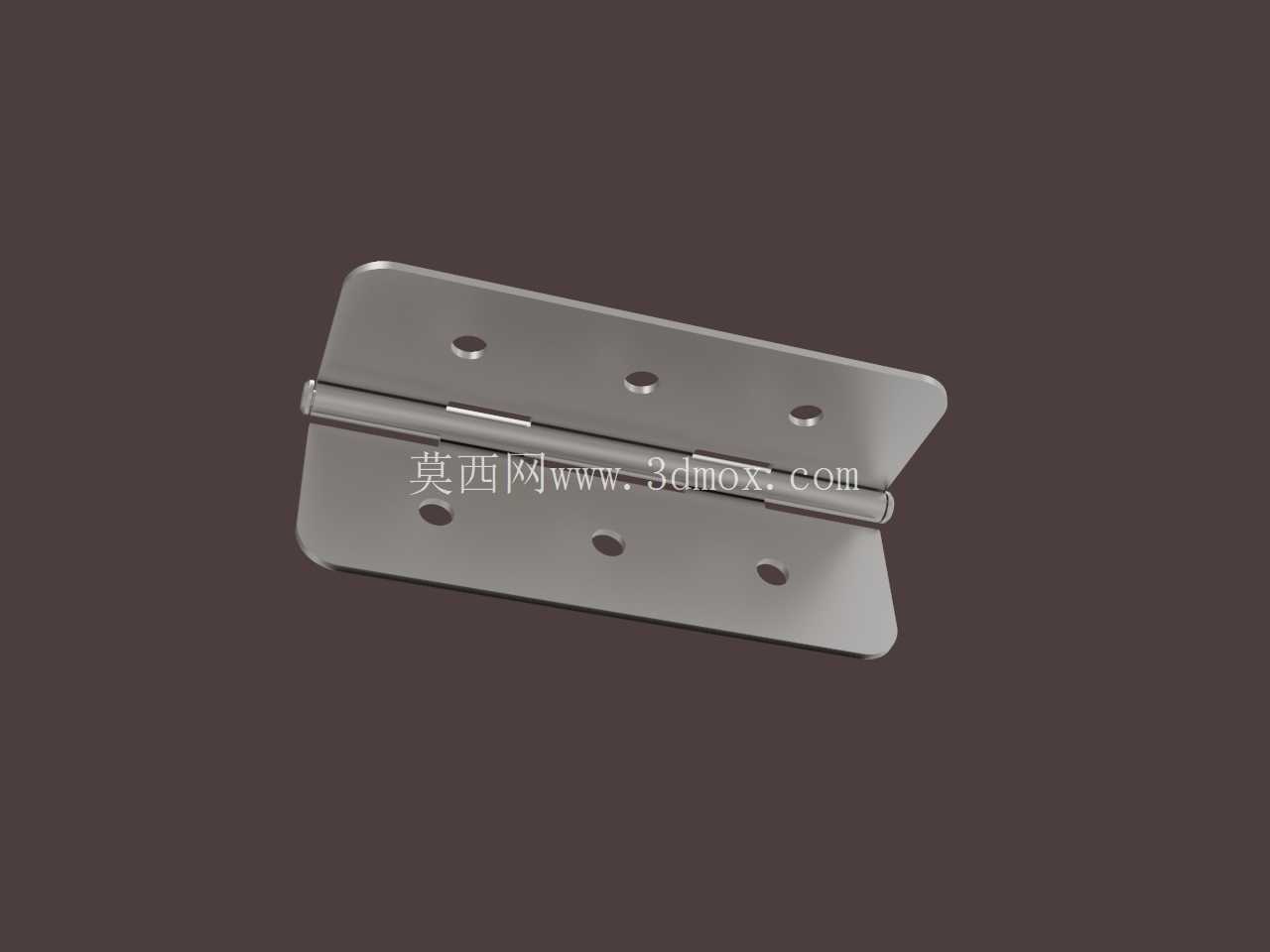

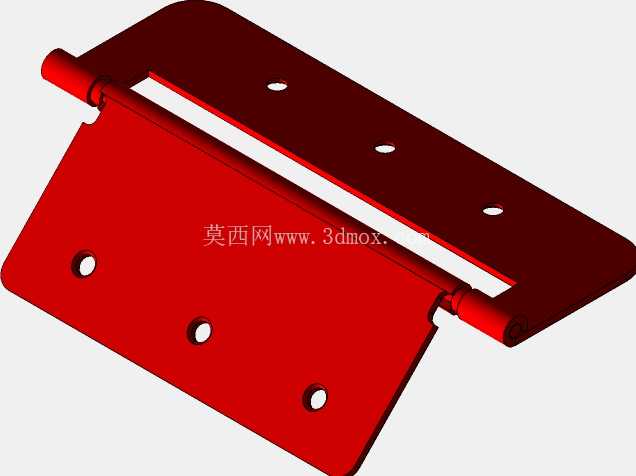

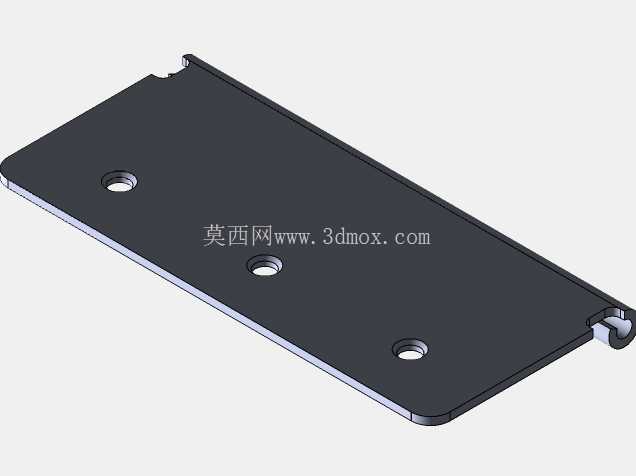

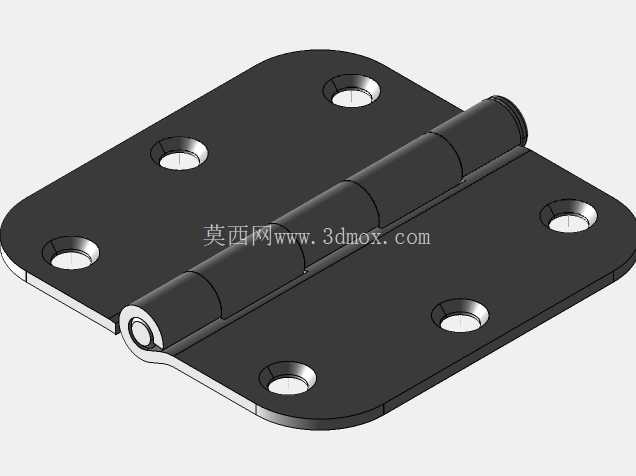

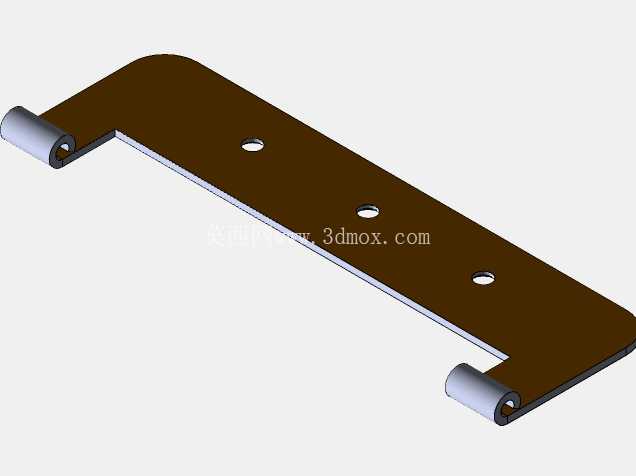

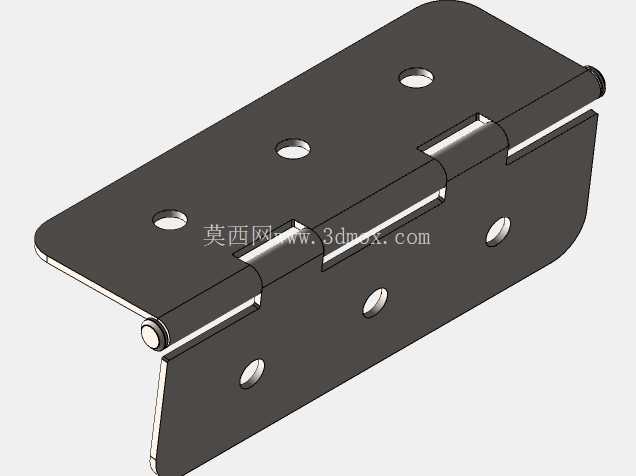

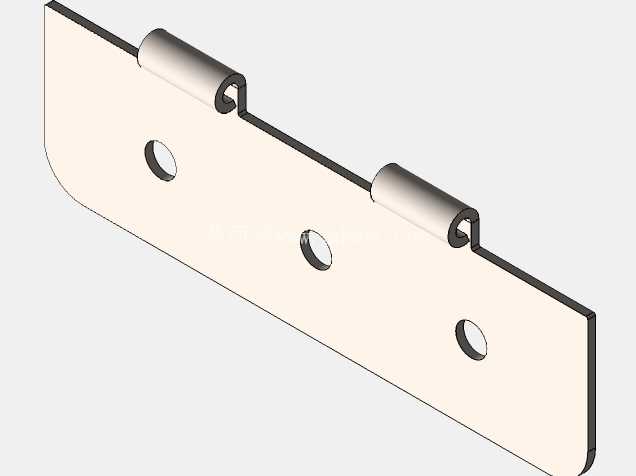

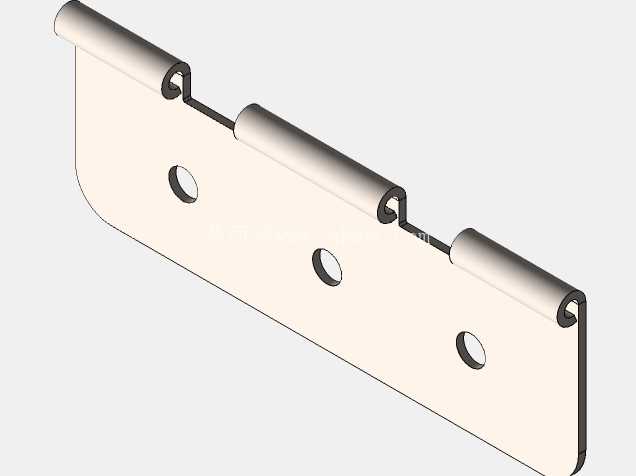

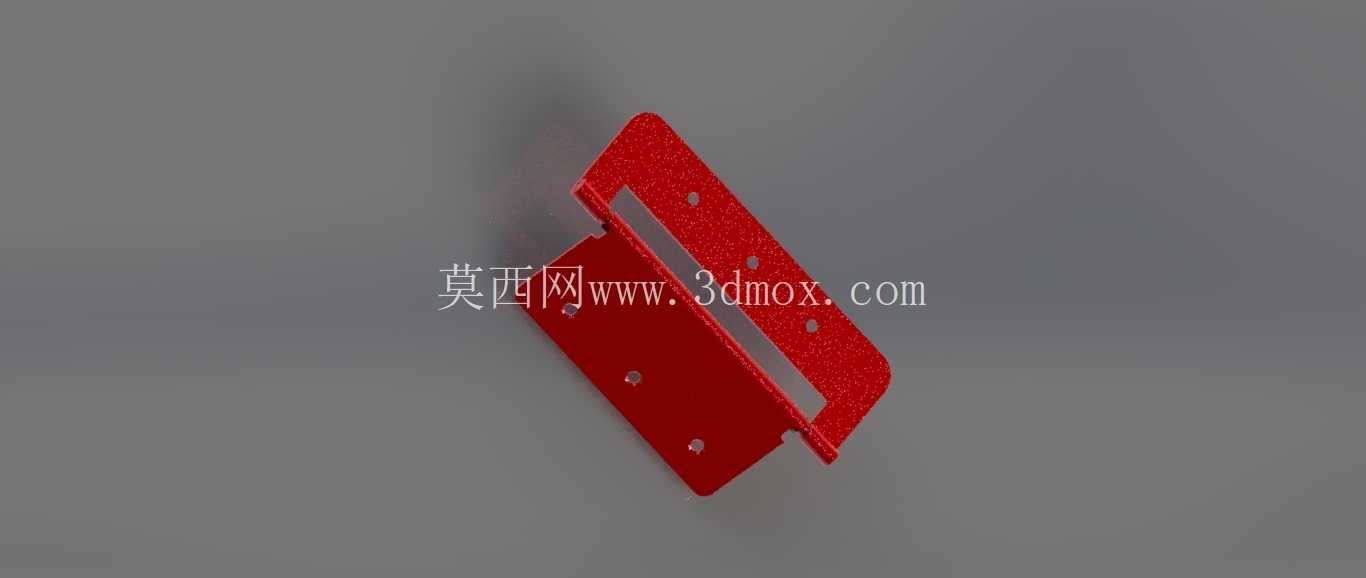

　　这款合页结构的设计初衷，是针对户外高空塔架附属检修门、室外设备舱门的长期铰接需求做的适配优化，区别于普通民用家装合页，它的整体结构强度、抗风载抗形变能力都做了针对性强化。从结构细节来看，两片页板均做了圆角过渡处理，没有尖锐的直角棱边，一方面能避免安装过程中划伤施工人员，另一方面也能减少应力集中点，在长期承受交变载荷、户外温差形变时，不会从边角位置出现应力开裂。每片页板上均匀分布三个沉头安装孔，六个安装孔的孔位同轴度、沉头深度都做了公差约束，沉头深度刚好适配对应规格的十字沉头螺丝，安装完成后螺丝头完全没入沉孔内，不会突出页板表面，既避免螺丝突出剐蹭周边构件，也能让页板完全贴合安装基面，不会出现局部悬空导致的受力不均。中间的铰接轴套部分采用了多段卷圆的合页经典结构，轴与轴套之间预留了合理的配合间隙，既保证开合过程顺滑无卡滞，也预留了金属件热胀冷缩的形变余量，在-30℃到60℃的户外环境温差下，不会出现轴套抱死、开合不畅的问题。

　　从实际应用场景来看，这类合页除了适配高空塔架的外部检修门，也可用于户外配电柜舱门、通讯基站设备箱门、重型工业设备防护门的铰接连接，它的页板厚度比普通民用合页厚30%左右，单组合页的静态承重可以达到40kg以上，配合三孔每片的固定方式，即使在强风环境下，门体反复晃动也不会出现页板变形、螺丝松脱的问题。设计过程中，首先确定的是安装边界尺寸：页板整体展开宽度、合页闭合后的总厚度都要适配常规2mm厚度的钢板门、复合板材门的安装需求，铰接轴的中心距页板安装面的尺寸经过反复校核，保证门体开合到180度时，页板与门框、门体之间不会出现干涉，门体边缘不会蹭到门框安装面。

　　在功能特性上，这款合页的铰接转动阻尼经过合理匹配，既不会因为阻尼过小导致门体在风力作用下随意摆动撞击门框，也不会因为阻尼过大导致开关门操作费力。页板的所有安装孔位置都做了位置度公差约束，同批次产品的孔位偏差控制在0.1mm以内，安装时不需要现场重新扩孔、修配，直接对齐预装孔位就可以拧入螺丝完成固定，能大幅降低现场安装的工时成本。考虑到户外使用的防腐需求，结构设计时在页板表面预留了足够的镀层厚度空间，后续不管是做喷塑、镀锌还是达克罗表面处理，都不会因为镀层厚度导致轴套配合间隙变小、安装孔尺寸超差。

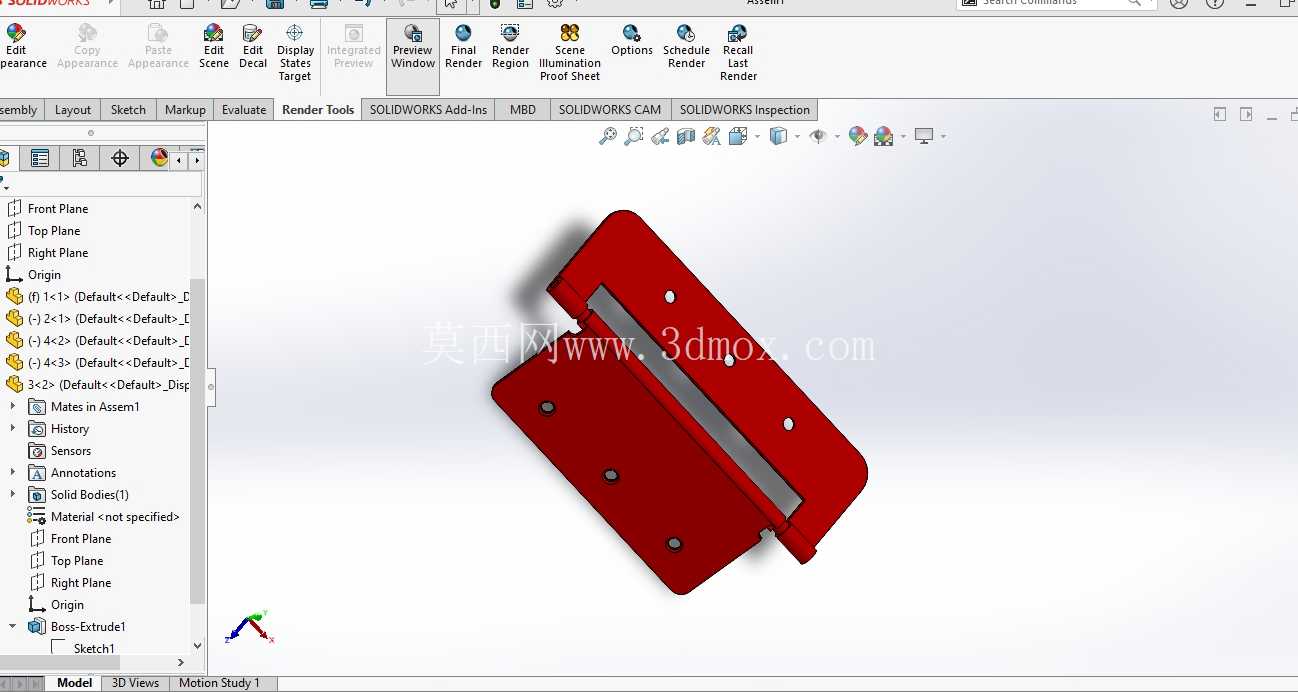

　　从安装适配性来说，这款合页不需要配套特殊的安装配件，采用市面上通用的沉头机丝或者自攻螺丝就可以完成固定，不管是钢质门框、铝合金门框还是复合材质的安装基面，都能适配。铰接部分的卷圆结构做了加强处理，卷圆的搭接长度占合页总长度的85%以上，不会出现普通薄合页使用久了卷圆部位张开、轴脱出的问题。在做三维建模的时候，对所有的圆角、沉孔、卷圆部位都做了细节还原，没有做简化处理，不管是用来做设备整体装配的干涉检查，还是用来做后续的加工工艺模拟、受力仿真分析，都可以直接调用，不需要再对模型细节做修补。另外，合页开合的转动副也在模型里做了约束设置，导入到装配环境中可以直接模拟门体的开合过程，验证不同开合角度下与周边构件的间隙是否满足安全要求，避免实际安装后出现开合干涉的问题。
