科幻概念球形旋翼载人飞行器设计

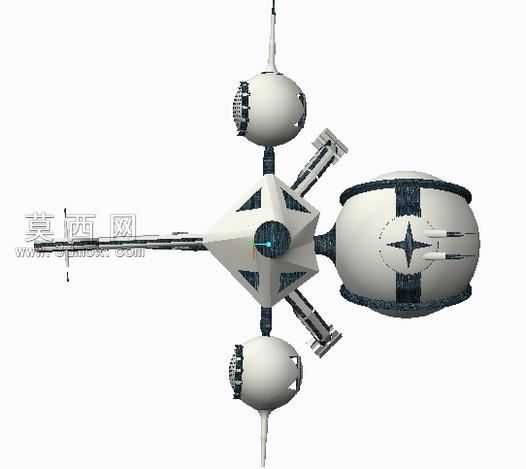

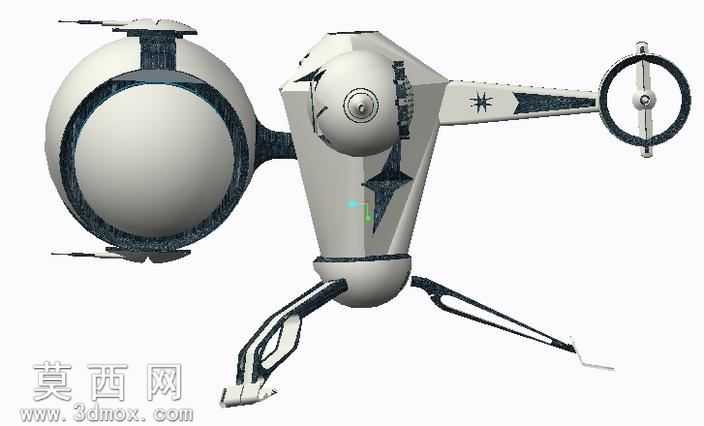

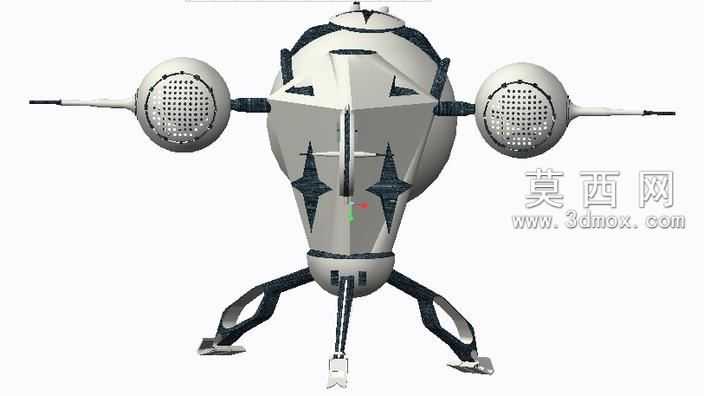

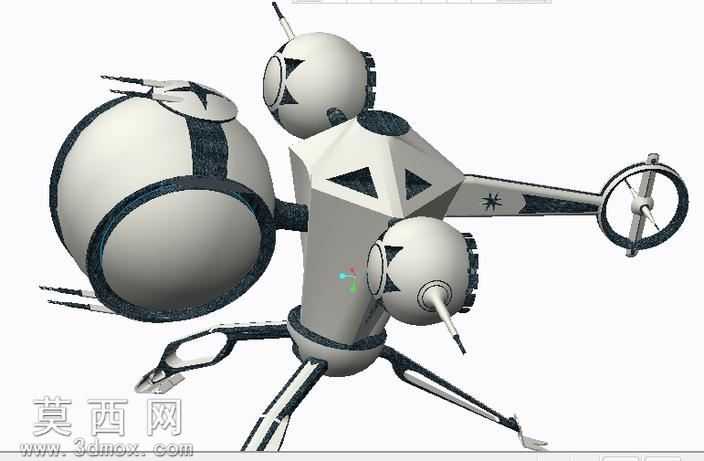

该概念飞行器采用PTC Creo Parametric完成全参数化三维建模，整体造型突破传统直升机的布局逻辑，以大直径球形乘员舱作为核心主体结构，舱体外侧设置环形包覆结构强化视觉辨识度与结构防护性。建模过程中优先完成主体曲面的曲率连续处理，对球形舱体与中部连接段的过渡区域做了多轮曲面优化，避免出现曲面褶皱与曲率突变，保证渲染阶段的光影过渡自然流畅。动力端采用尾部环形涵道旋翼设计，区别于传统直升机的尾桨结构，环形涵道既可以提升旋翼工作效率，也能降低外部异物触碰旋翼的风险，建模时对涵道内部的旋翼转轴、固定支架做了细节还原，保证结构逻辑符合机械设计的基本原理。机身中部的承力段采用多面体切角造型，表面设置星形装饰凹槽，建模时通过拉伸切除、阵列命令完成细节特征制作，同时对承力段与球形舱体、尾部涵道的连接位置做了加强筋结构的隐含设计，保证整体结构的力学合理性。起落架采用仿生双支腿滑橇式设计，支腿部分做了弯折流线造型，末端设置防滑接触结构，建模时通过扫描、放样命令完成支腿的曲面构建，对支腿与机身底部的连接转轴做了装配约束还原，可模拟起落架的收放动作逻辑。材质渲染阶段，主体机身采用哑光灰白色航空复合材料材质，搭配深炭灰色的结构装饰条，通过调整材质的粗糙度、金属度参数，还原复合材料的细腻磨砂质感；环形涵道、起落架支腿的金属结构部分采用半哑光金属材质，添加细微的磨损纹理提升真实感；球形舱体的观察窗区域采用半透明深色玻璃材质，调整折射与反射参数，模拟航空玻璃的光学特性。设计思路上以第五学期机械设计课程项目为核心出发点，打破常规直升机的布局刻板印象，将科幻视觉风格与可落地的机械结构逻辑相结合，既保证外观的未来感与辨识度，也让每一处结构设计都符合机械设计的基本准则，兼顾创意表达与机械合理性，整体模型装配关系完整，各部件可单独拆分用于后续的结构验证与渲染出图工作。
