楔块式可调锁紧定位机械装置结构

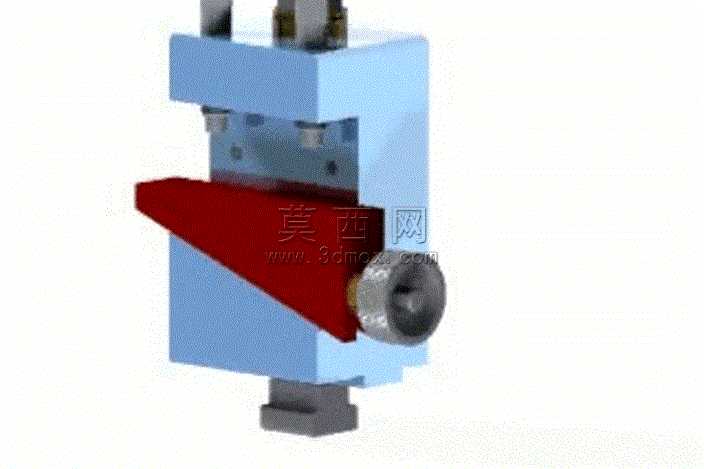

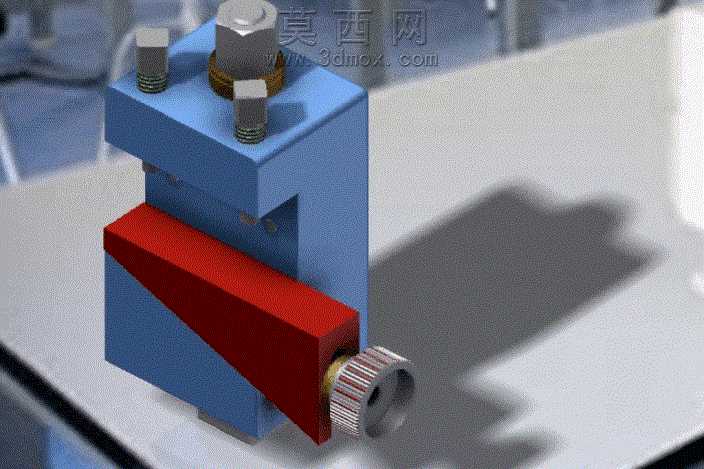

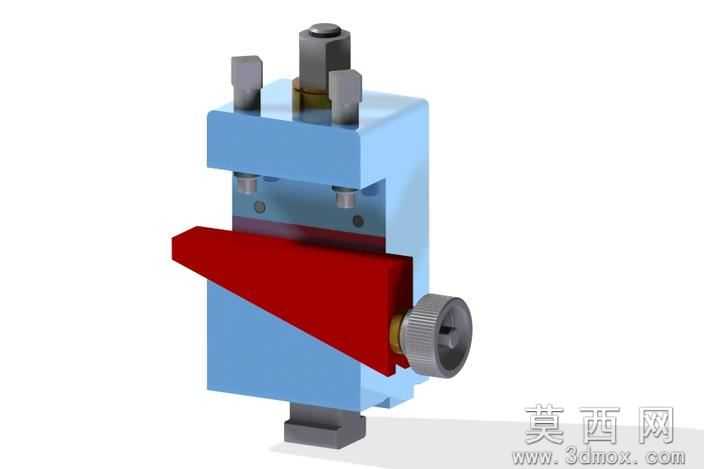

该机械装置采用三维建模软件完成全参数化实体构建，建模过程严格遵循机械设计的公差配合规范，对每一处装配间隙、连接结构都做了精准的实体边缘处理，保证模型各部件的装配关系完全符合实际机械加工的装配逻辑。模型整体采用模块化的分层结构设计，主体基座为上下分体式的蓝色刚性承载结构，上下基座之间设置有对称分布的紧固连接点位，可保证整体结构的承载稳定性；中部嵌入的红色楔块是核心的传动锁紧部件，建模时对楔块的斜面倾角做了精准的参数化设定，可通过调整楔块的进给量改变锁紧力的大小，适配不同规格的工件定位锁紧需求。装置侧部设置的银色旋钮调节部件，建模时还原了旋钮表面的滚花防滑纹理，以及旋钮与楔块之间的螺旋进给传动结构，转动旋钮即可带动楔块沿水平方向进给，依靠楔面的斜向推力实现上下方向的锁紧动作，结构简单可靠，锁紧行程调节便捷。渲染阶段对不同部件赋予了差异化的材质属性，主体基座采用哑光蓝色工程塑料材质，还原工业常用工装部件的质感；楔块采用红色哑光金属漆材质，突出核心功能部件的视觉辨识度；调节旋钮采用亮面金属镀铬材质，还原金属调节件的真实反光效果，同时对部件的边缘做了细微的倒角处理，避免尖锐棱角带来的不真实感，整体渲染光影柔和，结构层次清晰，可直观展示装置的动作原理与装配关系。建模过程中同步制作了机构动作演示动画，完整还原旋钮转动带动楔块进给、实现锁紧与松开的全过程动作，动画中各部件的运动轨迹完全符合机械运动逻辑，没有出现部件干涉、运动错位的问题，可用于机械原理教学、工装设计参考等场景。整个模型的实体边缘处理规整，所有连接面、配合面都做了贴合实际加工工艺的圆角、倒角处理，没有出现建模常见的破面、重叠面、边缘毛刺等问题，模型拓扑结构规整，可直接导入各类三维软件进行二次修改、工程图导出或者运动仿真分析，为同类楔块锁紧机构的设计提供了直观的三维参考。
