可调式管钳五金工具结构设计

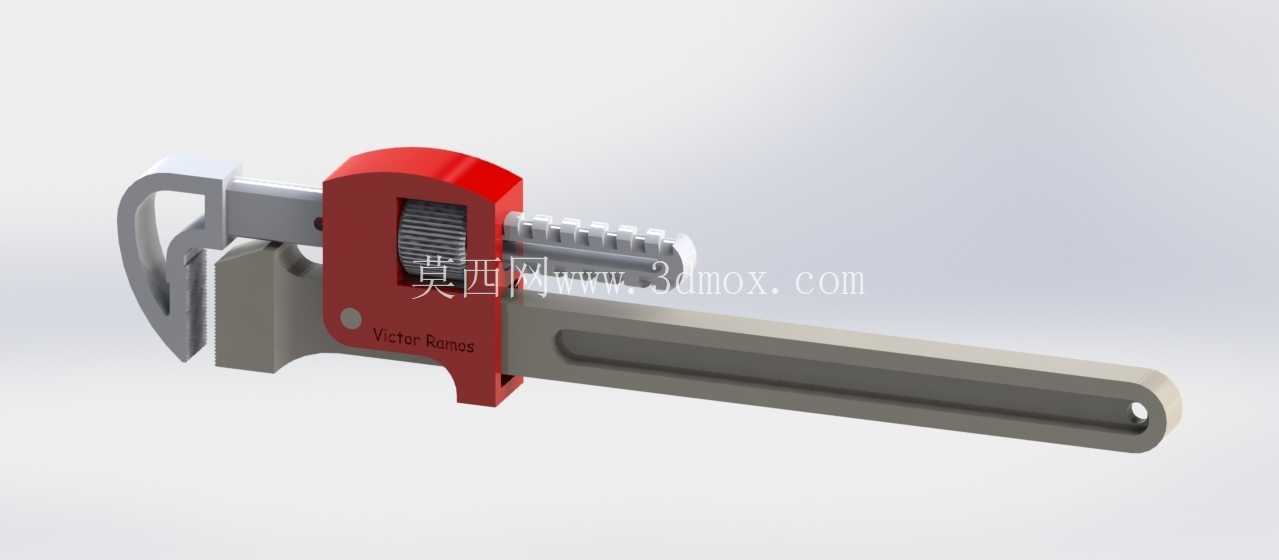

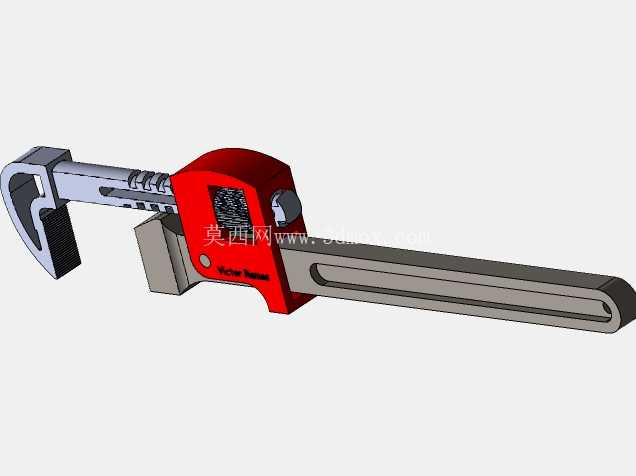

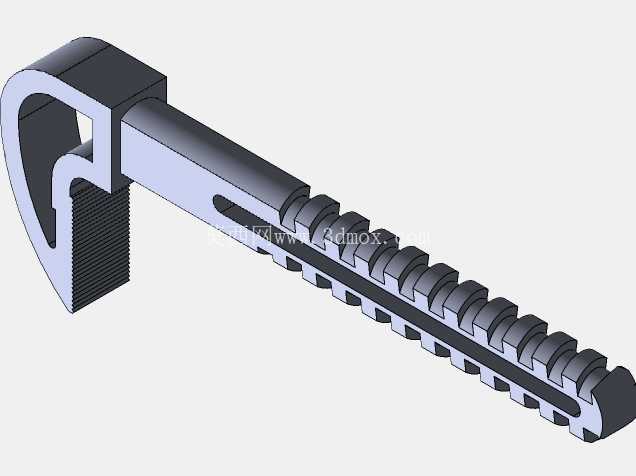

　　这款可调式管钳是水暖安装、管道维保场景中高频使用的手动夹持工具，日常作业里主要用于夹持圆形金属管件、塑料管材，也可临时充当大扭矩扳手拆装大规格紧固件，在民用给排水施工、工业管道检修、消防管路维护、家用五金维修场景中都有极高的出场率。从结构设计逻辑来看，这款管钳采用经典的活动颚板配合齿条调节结构，固定钳身采用长条形带减重槽的设计，既保证了整体的抗弯强度，又能有效降低工具自重，减少长时间手持作业的疲劳感；活动颚板通过内嵌的调节齿条与固定钳身配合，可根据待夹持管件的外径快速调整开口大小，调节行程覆盖常规作业中常见的4分到2寸管径范围，无需额外更换工具就能适配多数常规管道作业需求。钳口部分采用带齿纹的咬合面设计，齿纹角度经过优化，正向施力时齿尖会嵌入管件表层，避免大扭矩转动时出现打滑，反向扳动时钳口可自动小幅松脱，方便快速调整扳动角度，适配狭小空间内的连续作业需求。调节螺母采用外露式滚花设计，作业时即便佩戴沾有油污、水渍的劳保手套，也能单手快速转动调节开口大小，无需额外借助其他工具调整。钳身尾部设计有悬挂孔，作业间隙可直接挂在工具架或安全腰带上，方便高空作业时的工具收纳，避免工具坠落风险。

　　从安装与使用边界来看，这款管钳的整体长度适配常规手动施力的力臂需求，钳身最大开口状态下，整体重心依然保持在握持段范围内，不会出现头重脚轻的操控问题；固定颚板与活动颚板的咬合面平行度经过结构校核，夹紧管件时受力均匀，不会出现局部应力集中导致的管件变形、齿纹崩损问题。在实际建模过程中，需要重点关注齿条与调节螺母的配合公差，齿距的累积误差需要控制在手动工具的通用公差范围内，保证调节过程顺滑无卡滞，同时颚板齿纹的硬度匹配需要符合手动工具的使用要求，既要保证咬合时的摩擦力足够，又要避免齿纹过硬导致的脆性崩裂。

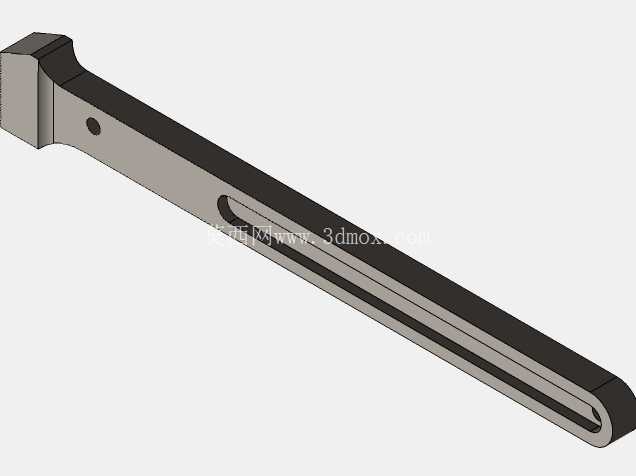

　　钳身主体的减重槽设计采用等壁厚结构，在保证截面抗弯模量满足最大扭矩受力需求的前提下，尽可能去除多余材料，兼顾强度与自重的平衡；握持段虽然没有额外包覆防滑胶套，但表面的平整结构适配常规劳保手套的握持摩擦力，沾有少量油污时也不会出现脱手问题。这款管钳的结构没有多余的复杂零件，整体拆解后仅包含固定钳身、活动颚板、调节螺母、固定销几个核心部件，后期维护时仅需定期在齿条部位涂抹少量润滑脂，就能保证长期使用的调节顺滑度，即便在潮湿、多粉尘的作业环境下，也不容易出现结构卡滞的问题。

　　针对不同作业场景的受力需求，钳身的受力截面经过优化，最大可承受的扳动力矩覆盖常规管道拆装的扭矩需求，拧动镀锌管、PPR热熔接头、铸铁管件时都不会出现钳身变形、断裂的问题。在三维建模过程中，活动颚板与固定钳身的配合导轨面需要设置合理的间隙，既要保证活动颚板滑动顺畅，又要避免间隙过大导致夹紧时颚板歪斜，出现咬不住管件的问题；调节螺母与活动颚板的连接部位采用间隙配合，保证螺母转动时不会带动颚板同步转动，仅推动颚板沿导轨方向前后移动，实现开口大小的调节。钳口的齿纹采用等距斜齿设计，齿尖朝向钳身尾部方向，正向扳动时齿尖受力嵌入管件表面，反向回扳时齿尖顺着管件表面滑出，不会出现卡死的问题，这个细节设计是管钳区别于普通活动扳手的核心特征，也是建模时需要重点还原的结构细节。
