简易夹取式机械执行臂结构设计

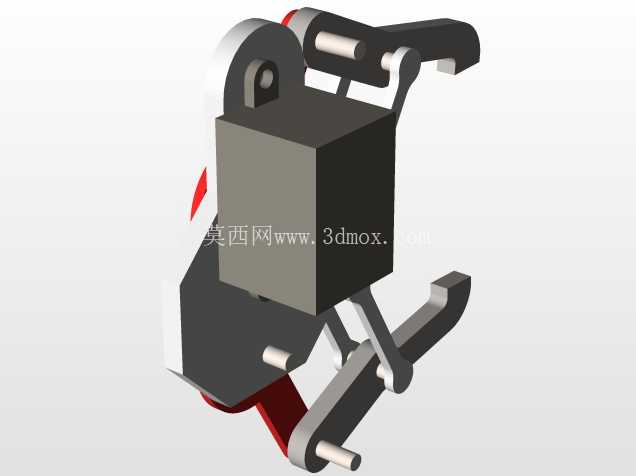

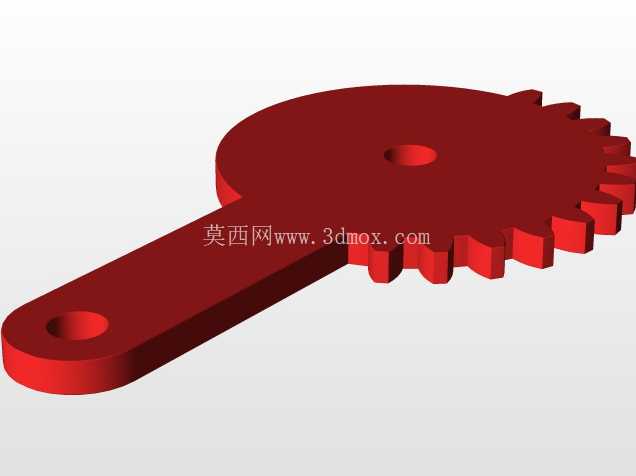

　　这款简易夹取式机械执行臂，主要面向轻载工位的物料转运、工件上下料场景设计，常见于小型自动化生产线的零散工件拾取、教学实验台的动作演示、轻工行业的小件分拣工位，适配重量在1kg以内的规则或半规则小型工件抓取作业，相比多轴重载机械臂，它的结构更紧凑，部署时不需要预留过大的安装空间，适合在桌面级设备、小型流水线旁侧安装使用。从功能特性来看，该执行臂采用单动力输入驱动夹爪开合，配合臂体的铰接转动结构，可实现小范围内的抬升、回转、夹取动作，夹爪的开合行程经过适配设计，可夹持宽度在20mm到80mm之间的方形、柱形工件，夹爪内侧预留了防滑衬垫的安装槽位，实际使用时可根据被夹持工件的材质，粘贴橡胶、聚氨酯等不同材质的防滑衬垫，避免夹伤工件表面或者出现夹持打滑的情况。

　　臂体的铰接部位采用销轴配合铜套的转动结构，相比轴承连接成本更低，同时能满足低速轻载场景下的转动耐磨需求，日常维护只需要定期在铰接位置加注润滑脂即可，不需要复杂的保养流程。设计思路上，这款执行臂优先考虑了结构的易加工性与装配便捷性，所有结构件都采用常规的板材、方块型材加工，没有复杂的曲面结构，使用普通的铣削、钻削设备就能完成全部零件的加工，不需要五轴加工等特殊工艺，适合小批量自制或者教学场景下的加工实践。整个臂体的动力输入端预留了标准的安装接口，既可以连接小型气缸实现气动驱动，也可以连接舵机、小型伺服电机实现电动驱动，用户可以根据自身的工位气源、供电条件灵活选择驱动方式，不需要对主体结构做额外修改。

　　从安装边界来看，该执行臂的底座采用方形安装法兰设计，法兰上预留了四个均匀分布的安装孔，安装孔的中心距为60mm，可直接固定在型材机架、设备台面或者专用支架上，安装面的平面度要求不高于Ra3.2，普通的机加工台面、铝型材搭建的安装面都能满足安装要求。臂体完全伸展时的水平作业半径为180mm，垂直方向的抬升行程为120mm，夹爪闭合状态下的整体最大宽度为90mm，部署时只需要在安装位置周边预留半径200mm的无干涉空间，就能保证臂体全行程动作不会和周边设备、工装发生碰撞。夹爪的夹持力可以通过调整驱动端的输入动力大小进行调节，气动驱动时调整供气压力在0.2MPa到0.5MPa区间，就能适配不同硬度、不同重量的工件夹持需求，不会因为夹持力过大导致薄壁工件变形，也不会因为夹持力不足出现工件脱落的问题。臂体的走线位置预留了专门的过线槽，驱动管线可以沿着臂体侧面的槽位布置，避免臂体转动过程中管线被铰接部位夹损，同时也能让整体外观更整洁，减少管线外露带来的安全隐患。

　　在实际工位应用中，这款执行臂可以搭配小型输送带使用，完成输送带上小件工件的拾取转移，也可以安装在机床的旁侧，完成小型零件的上下料辅助作业，在教学场景中，还可以作为机械原理课程的实践案例，用来演示连杆机构的传动原理、夹持机构的力臂匹配逻辑，帮助学习者理解简单执行机构的设计思路。结构上没有采用复杂的减速、传动组件，整体零件数量不到30个，装配时只需要使用常规的内六角扳手、铜锤等工具就能完成全部组装，装配公差要求宽松，铰接部位的销轴配合间隙控制在0.1mm到0.2mm之间，既能保证转动灵活，也不会出现过大的旷量影响夹持精度。
