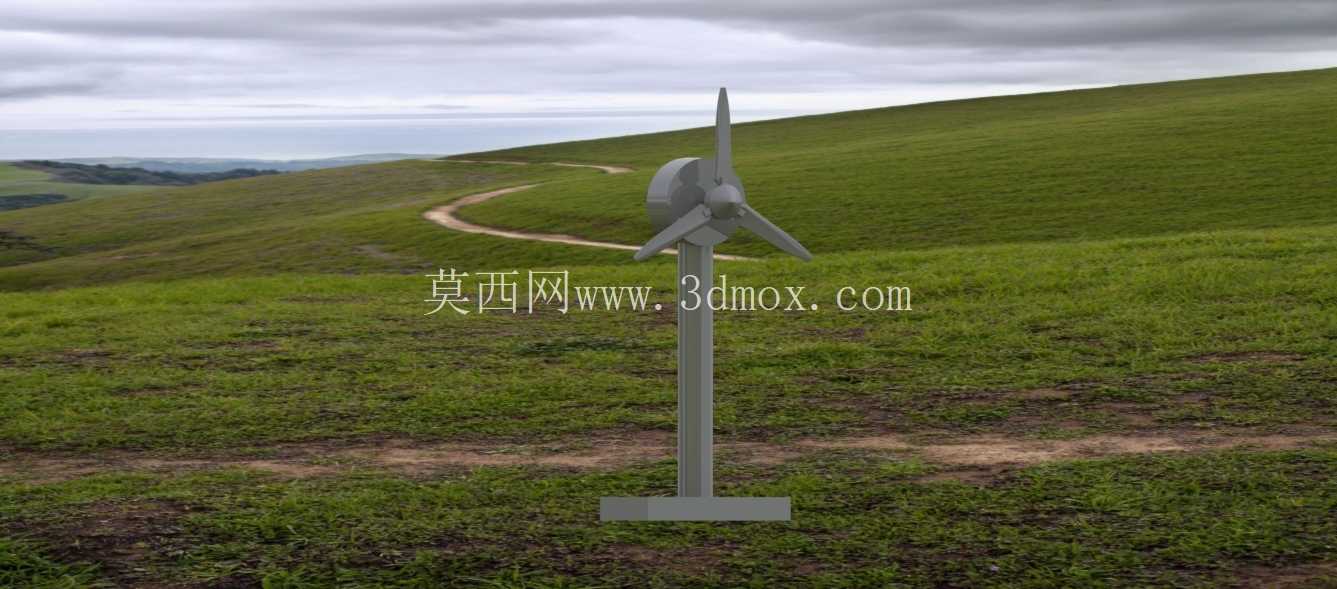

小型水平轴风力发电装置结构设计

　　在分布式离网供电场景中，小型风力发电装置的适配性设计一直是结构工程师关注的重点，本次完成的这款水平轴风力装置，主要面向丘陵、草原等开阔无遮挡的小型用电场景，可作为户用离网供电、野外监测站点补能、景观照明配套供电的核心能量转换单元，区别于大型并网风电机组的高塔筒、长叶片设计，该装置在结构上做了针对性的轻量化适配，能够在平均风速3m/s以上的区域启动运行，无需复杂的配套基建即可完成部署。

　　从结构组成来看，整套装置分为风轮捕能段、立柱支撑段、底座固定段三个核心部分，风轮部分采用三叶片对称布局，叶片翼型选用低速段升阻比表现更稳定的高升力翼型，叶尖做了切尖处理来降低运行过程中的叶尖涡流噪声，叶片与轮毂之间采用螺栓铰接的固定方式，既保证运行时的连接刚性，也方便后期单叶片损坏后的更换维护，轮毂后侧集成了偏航从动结构，能够在自然风作用下自动调整风轮朝向，始终保持迎风面与来流方向垂直，无需额外加装电控偏航驱动机构，大幅降低了装置的整体复杂度与后期维护成本。

　　支撑立柱采用等截面圆管结构，选材上兼顾结构刚性与重量控制，柱身与底座、柱身与机舱的连接位置都做了加强筋过渡，避免在强阵风工况下连接位置出现应力集中导致的结构断裂，立柱的高度设计参考了小型分布式风电的常用部署高度，能够避开近地面的植被遮挡与风切变影响，保证风轮位置能够获得稳定的来流风速。底座部分采用方形配重式结构设计，既可以通过膨胀螺栓与混凝土基础做刚性固定，也可以在临时部署场景下通过压载配重的方式完成固定，安装边界上不需要做复杂的地基预埋处理，单块基础平面的水平度误差控制在5度以内即可满足安装要求，整套装置的安装作业不需要大型吊装设备，两名作业人员借助常规手动工具即可在半天内完成整套设备的组装与架设。

　　设计过程中重点考量了不同风速下的结构受力表现，在额定风速工况下，风轮的转动扭矩能够平稳传递到后端的发电单元，不会出现扭矩波动导致的整机振动，当风速超过切出风速时，风轮会在气动阻力作用下自动限制转速，避免超速运行导致的结构损坏，整套结构的连接部位都做了防松设计，适配野外长期无人值守的运行场景，不需要频繁做紧固件的复紧维护。从实际应用的适配性来看，该结构既可以作为独立的小型发电单元搭配储能电池使用，也可以作为教学演示模型用于风能转换原理的实操教学，结构上预留了发电单元、整流模块的安装空间，设计人员可以根据实际的用电功率需求匹配对应参数的发电组件，不需要对主体支撑结构做二次修改，叶片的安装角也可以根据部署区域的常年平均风速做对应调整，在低风速区域可以适当增大安装角来提升低风速下的启动性能，在常年风速较高的区域可以适当减小安装角来降低强风下的结构载荷。外形尺寸上，风轮直径、立柱高度、底座尺寸的匹配经过了多轮重心校核，整套装置装配完成后的重心落在底座中心的合理范围内，即使遇到侧向强风也不会出现倾覆风险，所有外露的结构件都做了对应的防腐蚀表面处理，能够适应野外高湿度、高紫外线的露天使用环境，不会因为长期露天放置出现结构锈蚀导致的强度下降。
