铝合金M5螺丝配套间隔垫片结构设计

　　在各类机电设备组装、工装夹具搭建、铝型材框架拼接的场景里，间隔垫片是看似不起眼却直接影响装配精度与结构稳定性的核心小零件，很多新手结构工程师在做装配设计时容易忽略这类零件的细节，往往到实际打样组装阶段才发现，螺丝锁紧后零件贴合面出现压痕、层叠装配的板件间距偏差、不同材质零件直接接触产生电化学腐蚀等问题，这类铝合金间隔垫片就是为解决这些实际装配痛点设计的。这款垫片采用铝合金材质加工，相比普通钢制垫片重量更轻，自身具备不错的防锈能力，在常规室内设备、消费电子结构、低压电气组件的装配场景里不需要额外做表面防锈处理就能直接使用，同时铝合金的材质硬度适中，锁紧过程中不会对配合的铝型材面、塑料件面造成硬挤压刮伤，也不会因为材质过软在长期受载后出现过度形变导致锁紧力衰减。

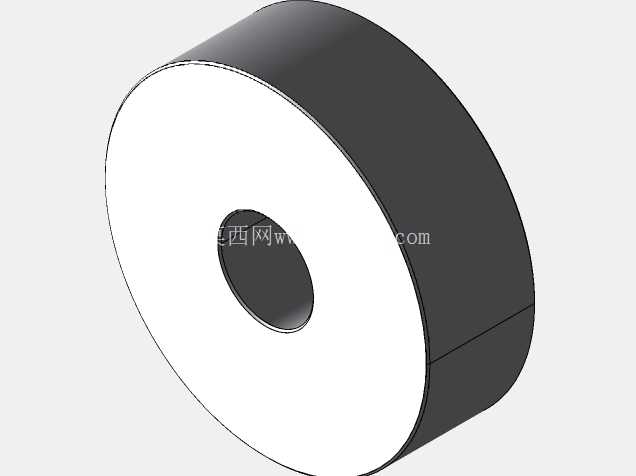

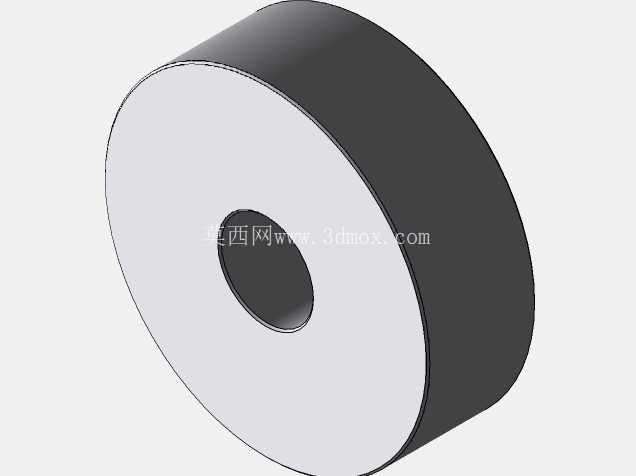

　　从结构尺寸来看，这款垫片的外径为18mm，足够大的支撑面可以在锁紧M5螺丝的时候，把锁紧力均匀分散到被固定的零件表面，避免小接触面压坏脆性材质零件或者较薄的钣金件；内孔直径适配M5规格的螺丝，预留的间隙可以保证螺丝顺利穿过，不会出现孔位过小卡滞螺丝、孔位过大导致垫片偏移的问题，垫片自身的厚度为6mm，这个厚度规格刚好适配很多常见的层叠装配间距需求，比如铝型材框架上安装传感器、走线槽、小型功能模块的时候，经常需要留出固定的间隙避免零件直接贴合干涉，或者给走线预留空间，选用这个厚度的垫片不需要额外叠加多个薄垫片，就能一次性保证间距精度，减少装配时的零件清点工作量，也避免多片垫片叠加带来的累计公差。设计这类垫片的时候，首先要考虑的是安装边界的适配性，外径不能超过被固定零件的安装位凸台尺寸，不然会出现垫片边缘悬空，锁紧后受力不均导致垫片倾斜的问题，18mm的外径刚好适配市面上多数M5螺丝配套的安装位尺寸，不管是铝型材的T型槽端盖安装，还是钣金件的预冲孔安装位，都能完全贴合支撑面；内孔的尺寸公差要控制在合理范围，既要保证M5螺丝能顺畅穿过，也要避免间隙过大导致垫片在装配时偏斜，影响锁紧后的受力均匀性。

　　实际使用场景里，这类垫片除了起到间隔支撑的作用，还能在不同材质零件连接时充当隔离层，比如铝型材和钢制零件连接时，垫上铝合金垫片可以避免两种金属直接接触产生的电位差腐蚀，延长结构的使用寿命；在塑料外壳和内部金属支架连接时，铝合金垫片的大接触面可以分散锁紧力，避免塑料柱被螺丝压裂。很多工程师在做三维建模的时候，容易把这类垫片做成简单的圆环拉伸体，忽略实际加工的工艺细节，比如垫片的两个端面需要保证足够的平面度，不然锁紧后会出现倾斜，导致螺丝受力偏载，长期受振动的场景下容易出现螺丝松动；内外圆的边缘要做微小的倒角处理，去除加工产生的毛刺，避免装配时毛刺掉落进设备内部造成短路或者卡滞问题，同时倒角也能引导螺丝顺利穿过内孔，提升装配效率。

　　在做设备选型的时候，要根据实际的锁紧力需求、被固定零件的材质、需要预留的间距来选择对应规格的垫片，比如固定较重的金属模块时，要确认垫片的受压形变余量在允许范围内，铝合金材质的抗压强度足够应对常规工业装配的锁紧力需求，不会出现被压溃的情况；如果是有绝缘需求的场景，就不能选用金属垫片，但在常规的金属结构连接场景里，这款铝合金垫片的适配性非常广，不管是小型自动化设备的机架搭建，还是电源变压器等电气组件的安装固定，都能通过精准的厚度控制保证装配尺寸一致性，减少现场装配时的打磨、调整工作量。从建模逻辑来看，这类回转体零件的建模过程并不复杂，但是尺寸参数的匹配需要结合实际的紧固件标准来设定，不能随意设定内孔和外径尺寸，要和常用的螺丝规格、安装位尺寸形成通用适配，这样设计出来的零件才能具备通用性，减少非标零件的种类，降低后续的采购和管理成本。很多小规格的间隔垫片在实际装配时容易出现被螺丝带起、掉落的问题，这款垫片6mm的厚度搭配18mm的外径，自身重量适中，装配时可以稳定放置在安装位上，不会因为轻微的振动就移位，能有效提升流水线装配的效率，减少人工对位的时间。
