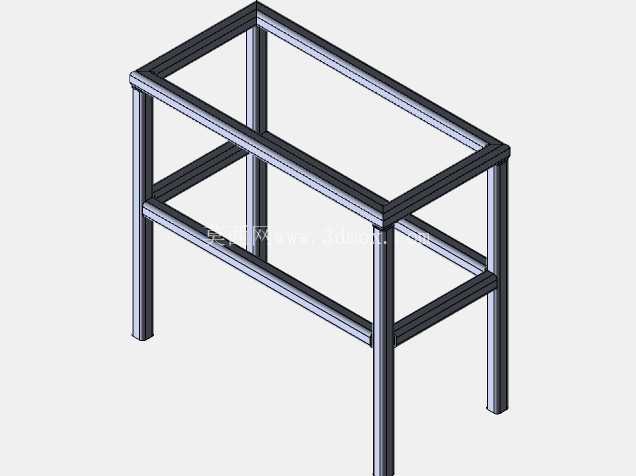

工业方管焊接支撑工作台框架结构

　　这类方管焊接框架结构，是车间生产、装配检测、物料周转环节最常用的工作台承载基础，区别于成品带台面的工作台，该结构仅完成了下部支撑骨架的设计，可根据不同工位的使用需求适配不同材质的台面，比如防静电密度板、不锈钢钢板、铸铁研磨平台、PVC防滑板等，适配电子装配、零件钳工修配、小型设备组装、产品检验划线、物料临时存放等多种工位场景。从结构设计逻辑来看，整体采用矩形截面型钢作为主承载构件，四条竖直布置的方管作为主支撑腿，承担上部台面及台面上放置物件的全部竖向载荷，支撑腿的截面选型根据额定承载需求确定，常规500kg承载等级下多选用40402mm规格的冷轧方管，若承载需求提升至1t级别，则会更换为50503mm或60603mm规格的型材，避免长期承重出现支撑腿弯曲变形的问题。水平方向的连接构件分为上下两层布置，上层的四周框梁直接与支撑腿顶端焊接固定，形成台面安装的基准平面，框梁上会预先加工好台面安装的螺纹孔或者预留螺栓穿装孔，方便后期台面安装时不需要现场配钻，提升装配效率；下层的横撑设置在支撑腿高度方向约二分之一的位置，一方面是通过横向连接提升整个框架的抗扭刚度，避免框架受侧向力时出现平行四边形变形，另一方面下层横撑也可以作为下层置物层的安装基础，可搭配层板放置工具、零配件或者作业指导书，提升工位的空间利用率。框架的侧面还设置了斜向的连接撑吗？

　　不，从结构形态来看，该框架采用的是矩形横纵连接的方式，在支撑腿的前后方向、左右方向都设置了横向连接梁，将四条支撑腿连接成一个整体的空间刚架结构，相比仅靠上层框梁连接的结构，整体抗侧移能力提升60%以上，即使在台面上进行轻度的敲击、打磨作业，框架也不会出现明显的晃动。在安装边界方面，框架的整体外形尺寸根据常规工位的人机工程学要求设计，整体高度控制在750-850mm区间，匹配成年人站立作业的肘部高度，减少长期作业的腰部疲劳；框架的长度方向尺寸根据作业需求设置，常规单人工位长度在1200-1500mm，宽度在600-800mm，既保证足够的作业操作空间，又不会因为台面过深导致取放远端物件时需要过度探身。

　　支撑腿的底部预留了脚轮或者可调脚杯的安装接口，若需要工位可移动，可在四个支撑腿底部安装带刹车的万向脚轮，方便根据生产布局调整工位位置；若需要固定工位使用，则安装可调尼龙脚杯，可通过脚杯的螺纹调节高度，抵消地面不平整带来的框架晃动问题，保证台面的水平度。焊接工艺设计上，所有型材的连接位置都采用满焊处理，焊后对焊疤进行打磨整平，避免尖锐的焊渣划伤操作人员，框架整体焊接完成后会进行去应力处理，防止长期使用后焊接应力释放导致框架变形，表面处理可根据使用场景选择喷塑、喷漆或者镀锌处理，在潮湿的作业环境下多采用镀锌处理提升防锈能力，常规车间环境下采用喷塑处理，外观整洁且耐刮擦。

　　这类框架结构的设计优势在于模块化程度高，所有构件都采用标准型材下料，不需要复杂的机加工工序，下料完成后通过焊接工装定位即可完成组焊，生产制作周期短，成本相对铸造或者厚板折弯的支撑结构更低，同时结构自重轻，承载能力足够满足大部分轻型作业工位的需求，后期如果需要拓展功能，还可以在框架侧面加装工具挂板、电源插座盒、照明支架、物料盒挂条等附件，不需要对主框架进行破坏性改造，适配性极强。在实际选型应用时，需要根据台面的承重需求核算方管的壁厚以及横撑的布置密度，若台面上需要放置较重的检测设备或者工装夹具，可在下层横撑的基础上增加中间的竖向支撑或者横向加强梁，进一步提升框架的整体刚度，避免台面中部出现下凹变形；若用于洁净车间场景，还可以在框架制作完成后对所有焊缝进行抛光处理，减少积尘死角，满足洁净车间的卫生要求。
