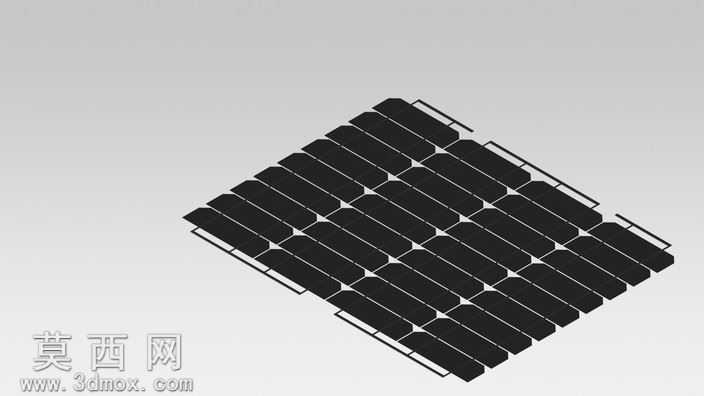

太阳能光伏电池板组件三维结构模型

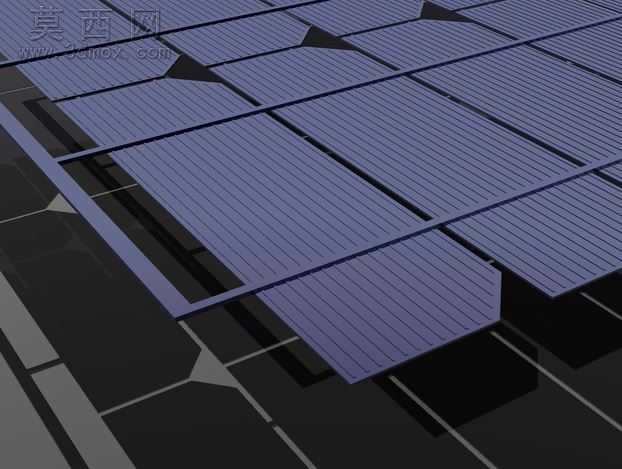

本模型采用SolidWorks进行全参数化三维建模，完整还原了晶硅类太阳能光伏板的核心结构与外观特征。建模过程中首先搭建整体装配基准，以阵列特征为核心完成多组电池片的规整排布，严格遵循常规光伏组件的行列间距设计，保证每片电池单元的定位精度与实际产品一致，避免出现排布错位、间隙不均的问题。模型对电池片的边角倒角、表面哑光深色质感做了精细化还原，同时完整构建了组件外围的边框固定结构、片间连接汇流结构，所有连接部位的卡扣、衔接位都做了贴合实际装配逻辑的结构设计，没有出现结构穿模、特征缺失的问题。材质渲染阶段，为电池片赋予了高吸光率的深色哑光材质，模拟晶硅电池片的真实表面质感，边框部分采用硬质耐磨的工程塑料或金属材质表现，区分不同部件的材质属性差异，整体渲染效果简洁清晰，能够直观展现光伏板的整体布局与结构组成。设计思路上围绕民用小型太阳能发电组件的典型形态展开，没有添加冗余的装饰性结构，所有特征都服务于还原光伏板的真实功能结构，既保证了整体外观的辨识度，也保留了核心结构的可编辑性，方便后续根据不同功率需求调整电池片的阵列数量、整体尺寸参数，适配不同的使用场景。模型整体结构规整，特征层级清晰，装配关系符合实际光伏组件的生产装配逻辑，可用于新能源相关的方案演示、结构参考、教学示例等场景，能够直观展现太阳能光伏板的基础构成与排布方式，帮助使用者快速理解晶硅光伏组件的基础结构设计逻辑。
