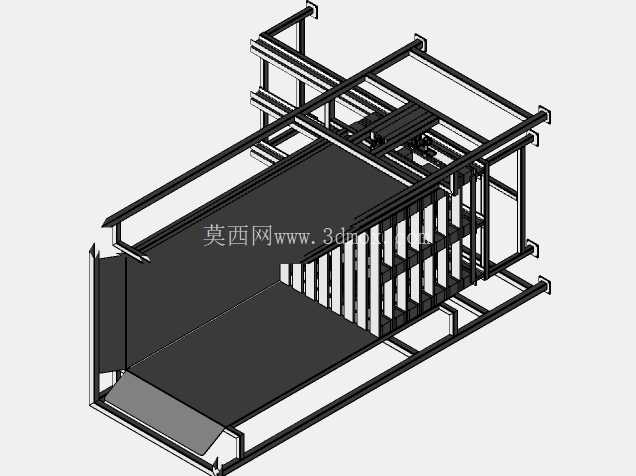

码垛组件子站框架结构三维设计

　　这套码垛组件子站的框架结构，主要面向生产车间末端码垛工位、仓储分拣线的物料暂存与中转场景，承担待码垛物料的导向承载、规整限位功能，是连接上游输送线与下游码垛执行机构的关键衔接工位结构。从实际产线布局来看，这类子站通常布置在输送线末端，当整托或者散件物料输送到该工位后，框架上的导向栏会先对物料位置进行纠偏，避免物料偏移导致后续码垛抓手抓取失败，底部的承载台面采用加厚板材拼接设计，能够承受常规纸箱包装、塑料周转箱类物料的堆叠载荷，侧边的斜向导入板可以让从输送线滑入的物料平稳过渡到承载区，不会出现卡滞、磕碰的情况。

　　设计过程中优先考虑了现场安装的适配性，整体框架采用标准型材拼接的思路，所有连接点位都预留了标准安装孔位，不需要现场二次打孔焊接，安装时只需要按照装配顺序对齐孔位拧紧紧固件即可，能够大幅缩短现场施工的周期。框架的侧边护栏采用等间距排布的竖杆结构，既可以起到物料侧方限位的作用，不会因为竖杆间隙过大导致物料歪斜卡入，又能减少整体结构的自重，降低材料成本，同时竖杆的排布间距经过反复校核，适配常见的400mm到600mm宽度的周转箱尺寸，不会出现物料侧滑掉落的问题。

　　从安装边界来看，整体框架的宽度适配常规1米宽度的输送线对接需求，长度方向预留了足够的暂存空间，可以同时容纳3到4件标准周转箱的暂存，高度方向的护栏高度控制在物料堆叠高度的三分之二位置，既能够起到有效限位，又不会干扰码垛抓手的下行抓取动作，底部的支撑脚预留了高度调节余量，可以适配车间地面不平整的情况，安装时通过调节支撑脚的高度就能让整个承载台面保持水平，避免物料因为台面倾斜出现滑移。

　　结构设计上还考虑了后期维护的便利性，所有型材连接的位置都采用可拆卸的紧固件连接，当某一部分型材出现碰撞变形时，只需要拆卸对应的紧固件更换损坏的型材即可，不需要整体切割更换框架，大幅降低后期的维护成本。底部承载台面的板材采用分段拼接设计，当某一块板面出现磨损凹陷时，可以单独拆卸更换对应的板块，不需要整体更换整个台面。侧边的导入板采用倾斜角度设计，角度经过反复验证，既可以让物料顺利滑入承载区，又不会因为角度过陡导致物料滑入时冲击力过大出现倾倒，导入板的表面做了平滑处理，没有突出的毛刺或者棱角，避免刮伤物料的外包装。

　　在实际应用场景中，这类码垛组件子站不仅可以用在常规的生产车间码垛工位，还可以适配仓储物流中心的分拣码垛区域，对接不同类型的输送设备，框架的型材选型经过载荷校核，能够满足常规轻工业生产场景下的物料承载需求，整体结构没有冗余的设计部件，所有结构件都承担对应的功能，没有多余的装饰性结构，完全从工业实用角度出发进行设计。框架的后侧预留了传感器安装位，可以根据实际需求安装光电检测开关，用来检测承载区是否有物料到位，给下游码垛设备发送到位信号，不需要后期在型材上额外打孔安装支架，预留的安装孔位完全适配常规工业传感器的安装尺寸。

　　考虑到现场可能存在的对接误差，框架与输送线对接的一侧预留了50mm的调节余量，安装时可以根据输送线的实际高度微调对接位置，避免因为输送线安装高度误差导致对接处出现台阶，影响物料的顺利输送。整体框架的受力经过仿真校核，在额定载荷下的形变量控制在允许范围内，不会因为长期承载出现框架变形的问题，竖杆与主框架的连接位置做了加强处理，避免物料长期碰撞竖杆导致连接位置松动。
