经典螺栓螺母垫圈连接组件三维结构

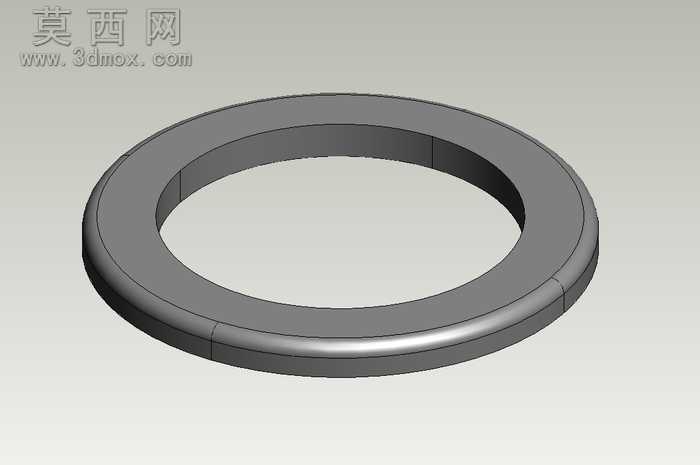

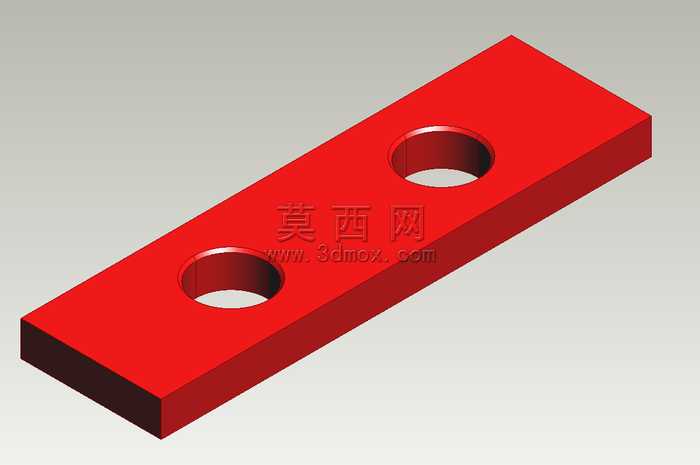

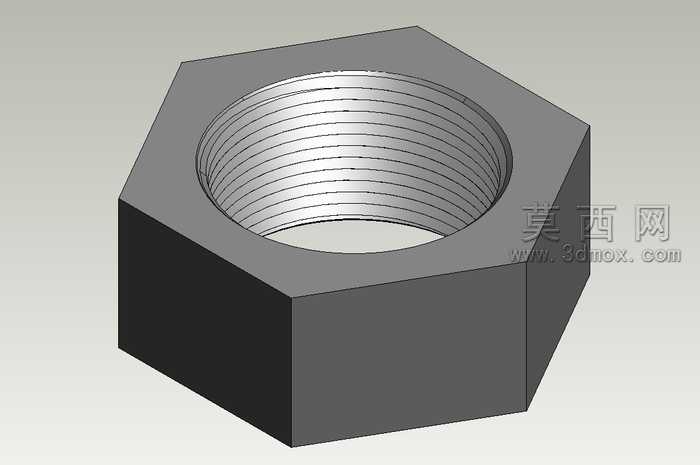

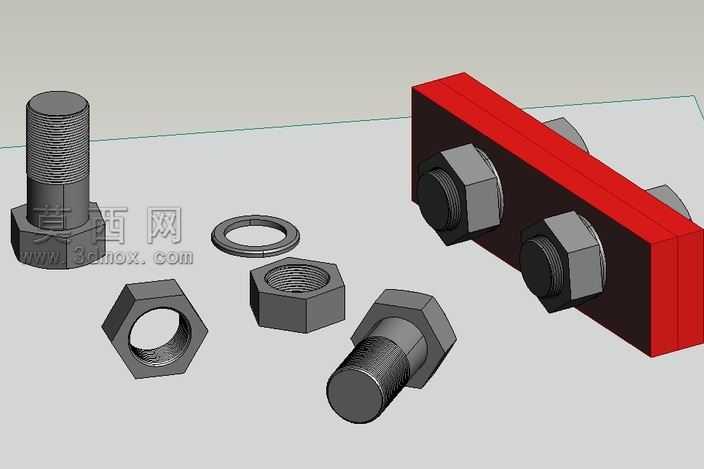

本作品为经典螺纹紧固件连接结构的三维建模成果，完整还原了外六角螺栓、六角螺母、平垫圈配合两块被连接板件的标准连接形态，建模过程严格遵循通用机械紧固件的常规尺寸比例，在三维软件中首先通过草图绘制螺栓杆部的外螺纹牙型轮廓，采用螺旋扫描特征生成连续规整的外螺纹结构，螺栓头部的六角外形通过拉伸切除结合倒角命令完成，头部与杆部的过渡圆角做了精细化处理，还原实际零件的工艺特征。螺母部分通过拉伸生成六角基体后，采用螺旋扫描切除生成与螺栓适配的内螺纹结构，螺母两端的倒角做了对称处理，符合标准紧固件的外形特征。平垫圈采用薄壁圆环拉伸建模，上下表面做了微小的圆角处理，模拟冲压垫圈的边缘形态。被连接的两块板件中一块为红色涂装的矩形板材，另一块为半透明示意板材，板件上的螺栓通孔直径略大于螺栓杆径，符合实际装配的间隙要求。材质渲染阶段，所有金属紧固件均赋予了哑光钢质材质，还原普通碳钢紧固件的表面质感，红色板材赋予了哑光漆面材质，半透明板材赋予了低透明度的工程塑料质感，场景采用柔和的漫反射光照，避免金属表面出现过强的反光干扰结构展示，视角选择爆炸装配视角，将螺栓、螺母、垫圈与板件的相对位置清晰呈现，同时展示了装配完成后的组合状态，直观展现螺纹连接的装配逻辑。设计思路围绕机械设计中最基础的螺纹连接形式展开，既还原了单个紧固件的细节结构，也展现了整套连接副的装配关系，可作为机械基础教学、紧固件选型参考、装配示意演示的三维素材，模型的各零件均为独立可编辑的特征结构，可根据实际需求修改尺寸参数适配不同的使用场景，螺纹部分的建模兼顾了视觉真实度与模型轻量化，避免过高的面数导致浏览卡顿，整体结构比例协调，细节处理贴合实际工业零件的生产特征，没有出现结构失真、比例失调的问题，清晰展现了可拆式螺纹连接的组成与装配原理。
