剪式夹持提升吊运工装结构设计

　　在车间小件重物转运、仓储圆料堆垛、机加工工位工件上下料这类场景里，经常会遇到表面光滑、无预留吊孔的圆柱类重物，比如短圆柱坯料、桶装物料、圆形配重块，常规的吊钩、吊带要么容易滑脱，要么需要额外捆绑耗费工时，这款剪式自紧夹持吊具就是针对这类工况开发的手动吊运配套工装。

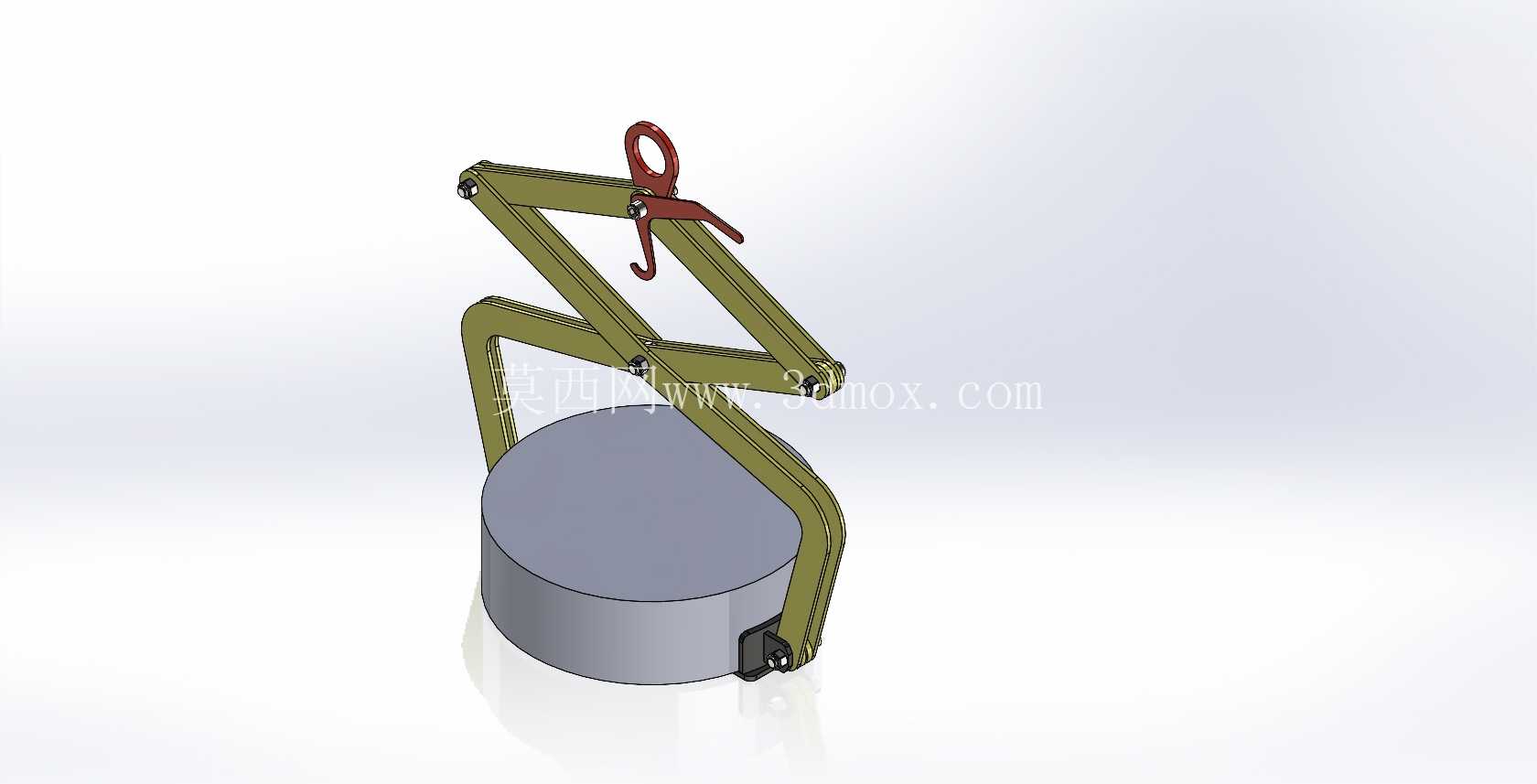

　　整个机构的核心受力逻辑依托剪式连杆的自锁特性实现，不需要额外配置动力源，完全依靠被吊重物的自重触发夹持力，重物重量越大，夹臂对工件表面的正压力就越高，摩擦夹持力也就越强，从根源上避免吊运过程中工件松脱的风险。顶部的吊环直接适配车间通用的起重吊钩、电动葫芦吊点，不需要额外做转接件，挂点位置做了圆弧过渡处理，减少吊具起吊时的侧向偏摆力矩，保证起吊过程中重物始终保持竖直状态，不会出现倾斜滑落的问题。

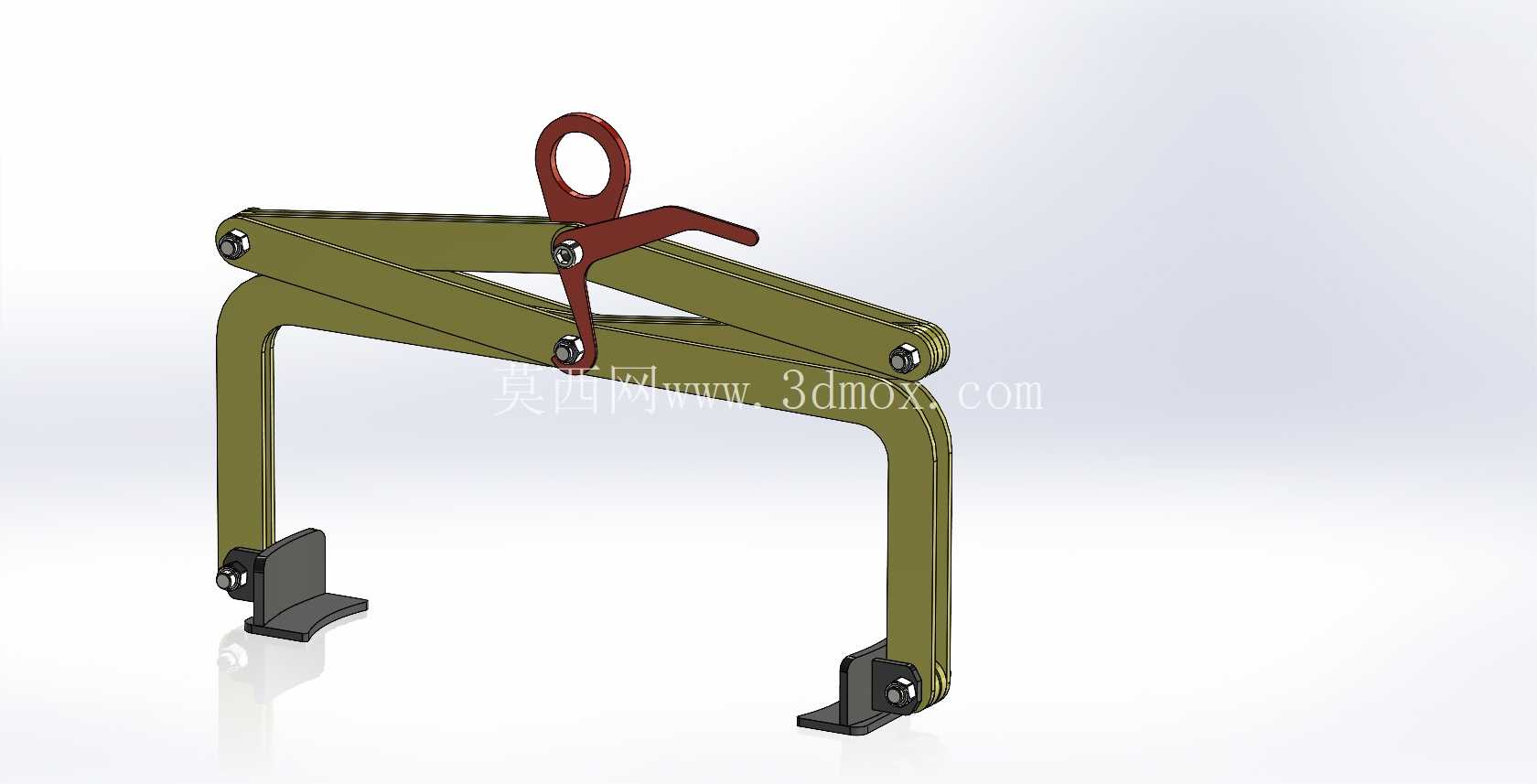

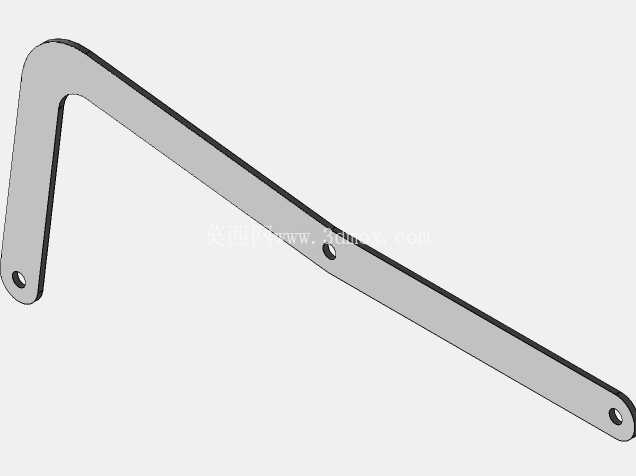

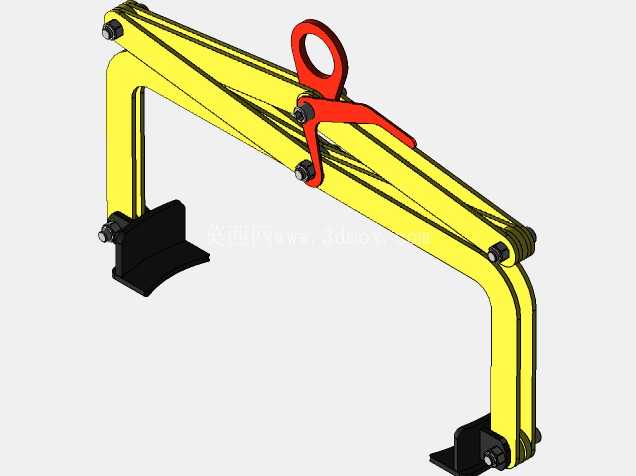

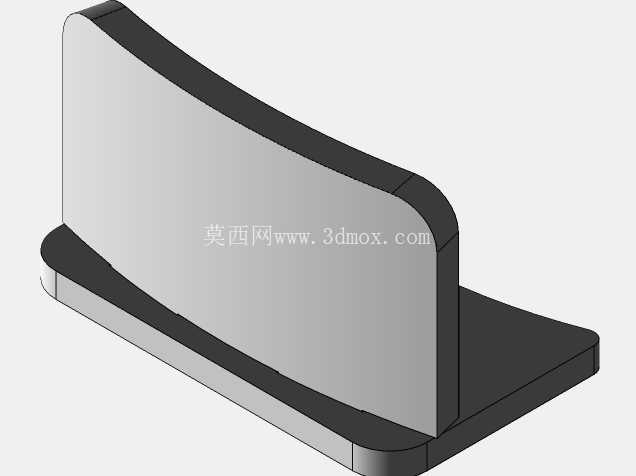

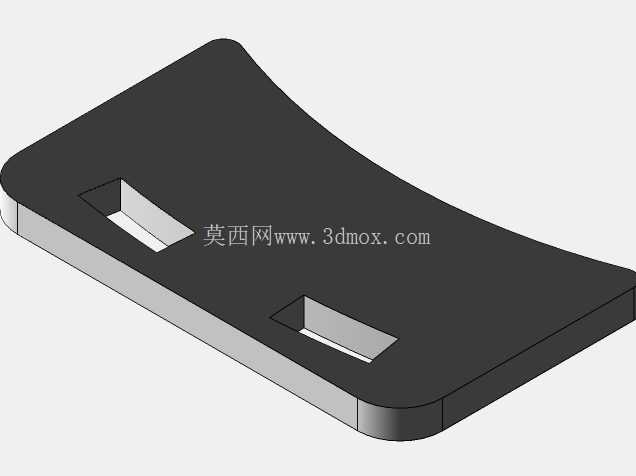

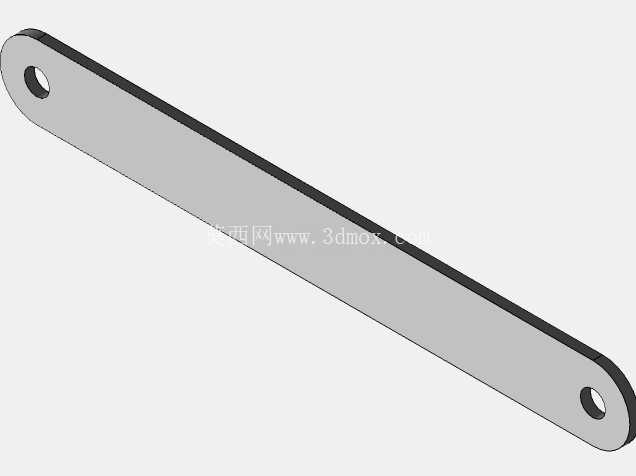

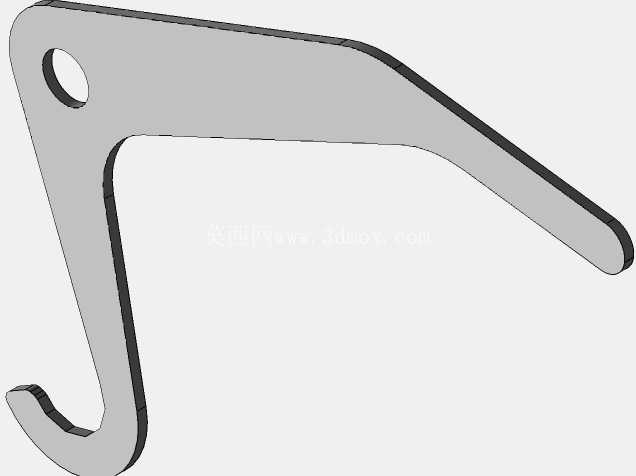

　　夹臂采用对称式双连杆布局，两侧臂体通过中部的铰接销轴连接，臂体下端的夹持面做了内凹圆弧处理，弧度匹配常规圆柱类工件的外圆轮廓，接触位置内嵌了防滑阻尼块，避免硬金属接触划伤工件表面，同时增大接触摩擦系数，即使工件表面沾有少量切削液或者轻微油污，也能保证足够的夹持摩擦力不会打滑。上端的红色扳扣是手动解锁结构，当吊具下放、工件完全落到支撑面之后，自重带来的夹持力自动卸载，此时扳动扳扣就能撑开两侧夹臂，轻松把吊具从工件上取下，整个操作过程不需要额外工具，单人就能完成挂取、吊运、卸载的全流程。

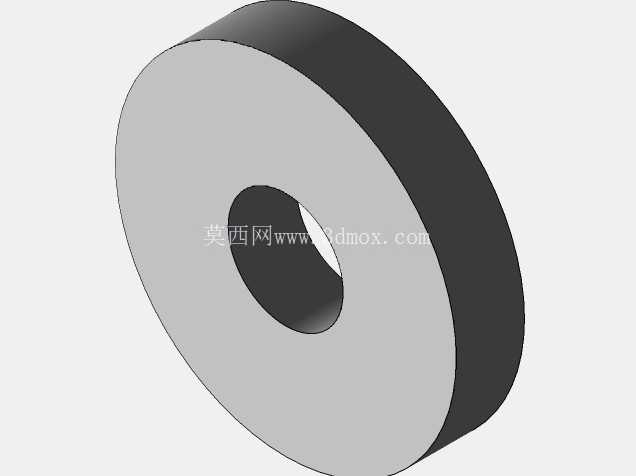

　　从安装边界来看，这款吊具处于收拢状态时整体外廓尺寸紧凑，不会占用过多的存储空间，张开状态下的夹持范围覆盖常规中小尺寸圆柱工件，铰接位置的销轴都做了渗碳淬火处理，表面硬度满足频繁起吊的耐磨需求，销轴两端加装了防脱卡簧，避免长期使用过程中销轴窜动脱落引发安全隐患。臂体采用型材折弯焊接成型，焊接位置做了去应力处理，避免长期受载出现焊接变形，整个机构没有复杂的液压、电控元件，日常维护只需要定期在铰接销轴位置加注润滑脂，检查阻尼块的磨损情况即可，维护成本极低，适合在机加工车间、仓储物流、五金装配这类没有复杂维护条件的场景下长期使用。

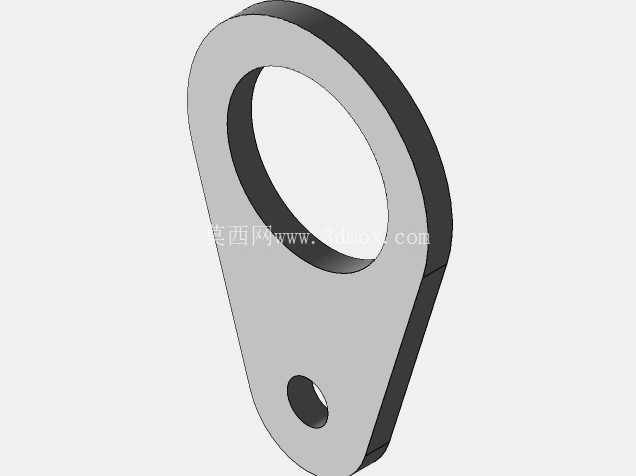

　　设计过程中特意做了受力路径的优化，所有承重位置的力线都沿着臂体的型材轴向传递，没有额外的弯折受力点，避免臂体长期受载出现疲劳断裂，夹臂下端的夹持位置做了包角设计，即使工件直径在夹持范围内有小幅波动，也能保证圆弧面和工件外圆充分贴合，不会出现点接触压伤工件表面的问题。顶部吊环和剪臂的连接位置做了浮动铰接设计，起吊时如果吊点和工件中心有小幅偏移，浮动结构可以自动调整角度，让两侧夹臂的受力保持均匀，不会出现单侧夹臂受力过大导致工件倾斜的问题。

　　在实际工位适配中，这款吊具可以直接搭配车间现有的手动葫芦、悬臂吊、小型行车使用，不需要对现有起重设备做任何改造，针对不同重量的工件，可以通过调整臂体上铰接孔的位置来适配不同的夹持力输出，不需要更换整个吊具主体，只需要调整销轴的安装位置就能覆盖更大的工件直径和重量范围，适配性更强。和常规的手动卡箍吊具相比，这款剪式结构不需要人工拧紧螺栓来预紧，挂好吊点起吊的瞬间就能自动锁紧，卸载时落地就自动松夹，单工位的吊运效率能提升六成以上，也避免了人工预紧时螺栓拧紧力不足导致的滑脱风险，对于小批量多频次的圆柱类工件转运场景来说，实用性非常突出。
