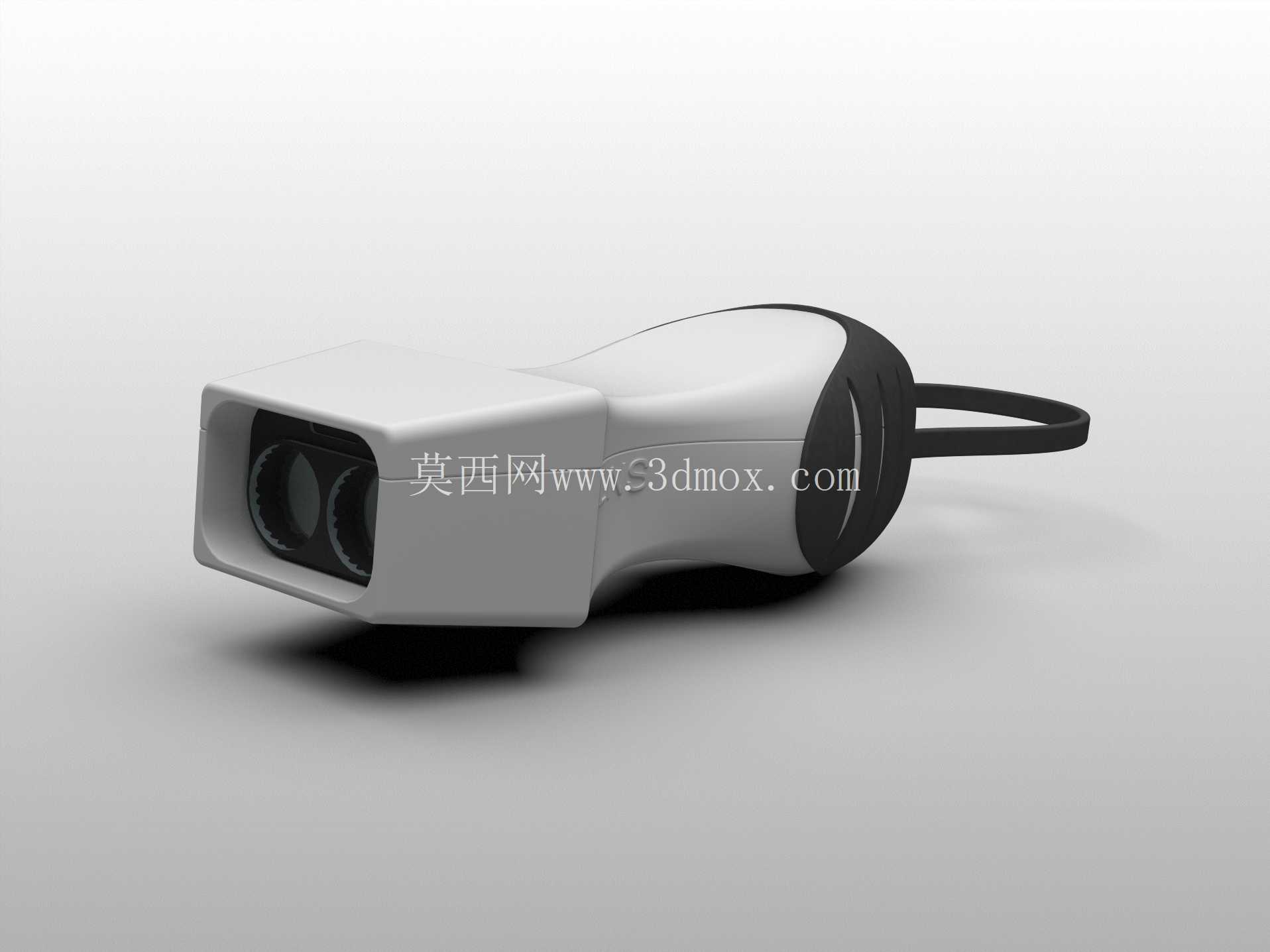

带挂绳便携手持工具手柄结构设计

　　这款手持工具手柄的结构设计，核心围绕户外作业、日常检修场景下的单手握持操作需求展开，整体造型贴合人手自然握持的生理弧度，避免长时间使用产生的局部应力集中。从实际使用场景来看，这类手柄常配套于小型检测仪器、户外应急工具、便携维修器具上，使用者往往需要在站立、蹲姿甚至高空作业等非固定姿态下操作，因此手柄的握持稳定性、防脱手性能是设计阶段优先考量的指标。

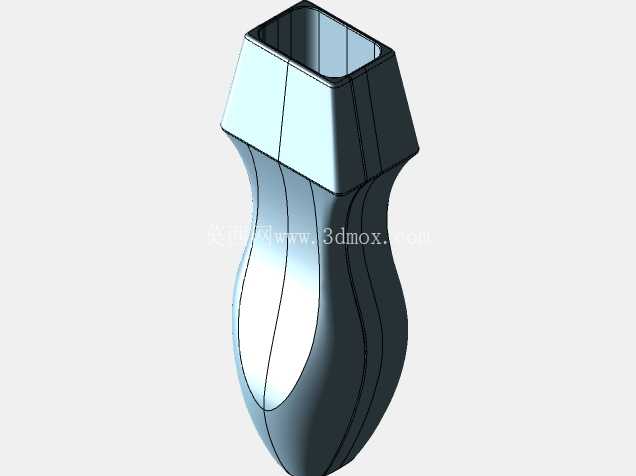

　　手柄主体采用分段式结构设计，前段为硬质承力段，可直接与内部功能组件的安装基座配合，预留的安装腔体能容纳常规尺寸的功能模块、供电单元与传动连接件，安装边界控制在常规手持工具的通用尺寸范围内，可适配多数同规格便携工具的接口标准，无需额外定制转接结构。中段握持区做了内凹弧度处理，表面的条状凸起结构并非装饰设计，每一处凸起的间距都参考了成年人手指自然张开的指缝宽度，握持时手指可自然卡入凸起间隙，即便手部沾有油污、汗液，也能保持足够的摩擦阻力，不会出现打滑脱手的情况。

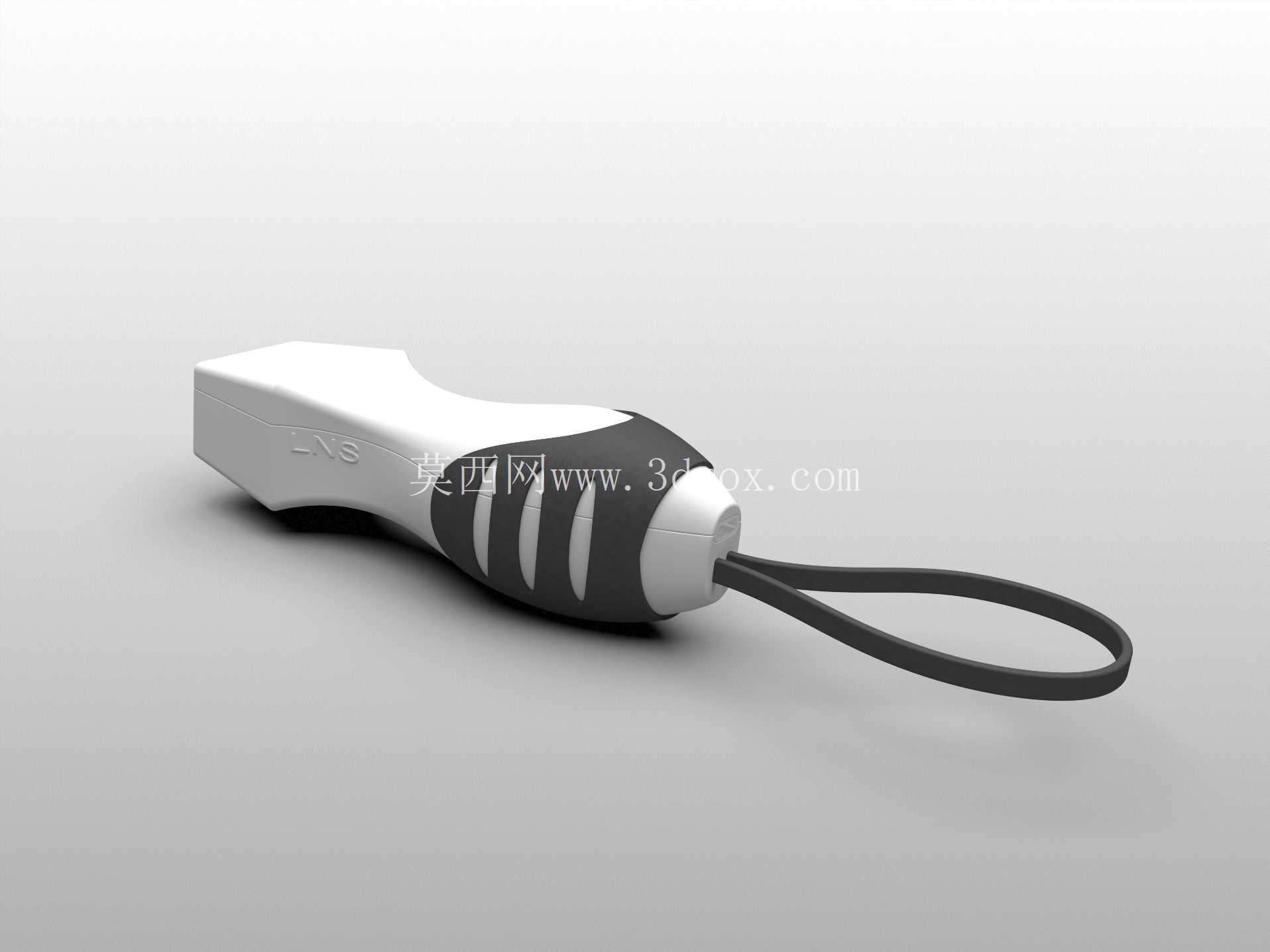

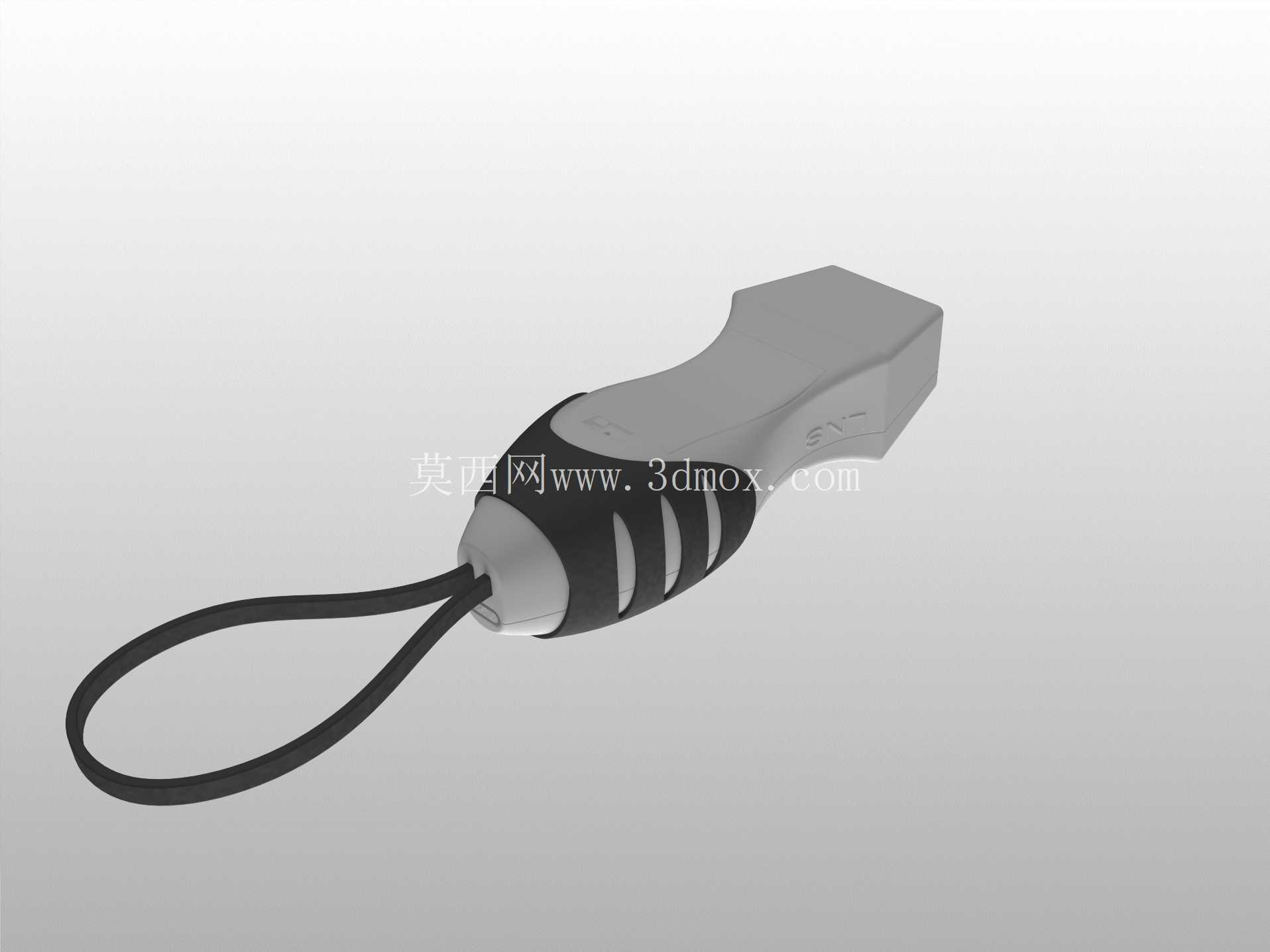

　　尾部的挂绳结构是这款设计的实用亮点，挂绳采用柔性耐磨材质，与手柄尾部的连接位做了圆弧过渡处理，没有尖锐棱角，既可以在作业时套在手腕上防止工具意外坠落，也能在收纳时穿过挂绳将工具悬挂在工具架、背包挂点上，减少收纳空间占用。挂绳的长度经过实际测算，套在手腕后不会因为过长导致工具晃荡干扰作业，也不会因为过短造成穿戴不便。

　　从结构强度角度看，手柄的硬质承力段壁厚均匀，过渡位置均做了圆角处理，避免注塑成型时出现缩痕、应力集中问题，握持区的软胶包覆层与硬质基体采用卡扣+粘接的复合连接方式，即便在高低温环境下使用，也不会出现软胶层脱落、移位的问题。手柄整体的外形尺寸控制在单手握持的舒适区间，直径最大处不超过45mm，长度控制在120mm左右，重量集中在握持区中心位置，操作时不会出现头重脚轻的握持不适感。

　　在实际装配场景中，这款手柄的分体式结构可实现快速拆装，前后段的配合面采用止口定位，装配后接缝均匀，没有明显错位，内部的走线槽预留了足够的空间，可容纳供电线路、信号传输线路，不会出现装配时压线、线路磨损的问题。尾部的挂绳连接位做了埋入式嵌件设计，挂绳的拉力可直接传递到硬质基体上，即便承受较大的拉扯力，也不会出现连接位断裂、挂绳脱落的问题。

　　针对不同作业环境的使用需求，手柄表面的软胶材质选用耐磨损、耐常见化学试剂腐蚀的材质，接触汽油、普通洗涤剂后不会出现材质发硬、表面发粘的问题，硬质基体材料具备足够的抗冲击性能，意外从1.5米高度跌落到水泥地面时，不会出现壳体开裂、内部组件移位的情况。握持区的条状凸起高度控制在2mm左右，既保证足够的防滑性能，也不会因为凸起过高造成握持时的硌手感，长时间握持作业也不会在手掌上留下明显的压痕。

　　从设计落地的角度看，这款手柄的结构完全适配常规的注塑成型工艺，没有倒扣、薄壁等不利于量产的结构，分型面设置在手柄的侧面合模位置，后续做表面处理时可轻松消除合模线痕迹，不会影响外观质感与握持手感。内部的安装柱、加强筋位置排布合理，既保证了整体结构强度，也不会因为加强筋过厚导致成型时出现表面缩痕，各位置的脱模斜度符合量产注塑的工艺要求，无需采用复杂的抽芯结构就能完成成型生产，可有效控制量产阶段的制造成本。
