滑动门配套二级减速传动结构设计

　　在民用商用滑动门的动力传动链路里，减速结构的匹配度直接决定门体运行的平稳性、噪音控制水平以及长期使用的磨损速率，这套针对滑动门场景开发的二级减速传动结构，从安装边界到传动逻辑都完全贴合滑动门的实际运行需求。不同于通用工业减速箱追求大扭矩宽适配的设计思路，这套结构在初始设计阶段就锚定了滑动门的运行参数：滑动门单次运行行程多在1米到3米区间，运行速度要求控制在0.15m/s到0.3m/s，既不能过快导致夹碰风险，也不能过慢影响通行效率，同时门体运行阻力除了自身滚轮的滚动摩擦，还要考虑风载荷、轨道积尘带来的额外阻力，因此减速结构的输出扭矩需要预留足够余量，但又不能因为冗余设计导致整体体积过大，挤占滑动门上部的安装空间。

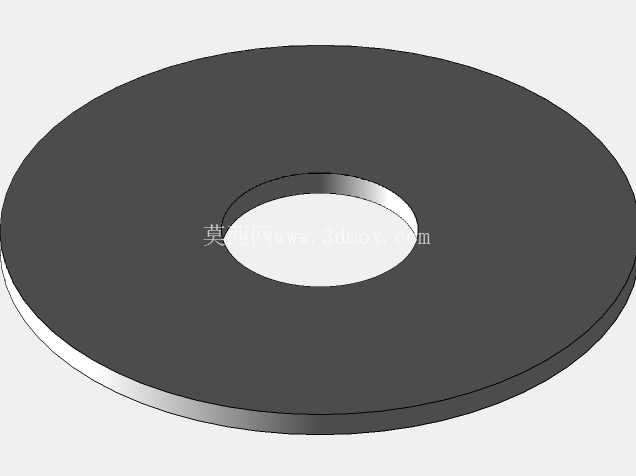

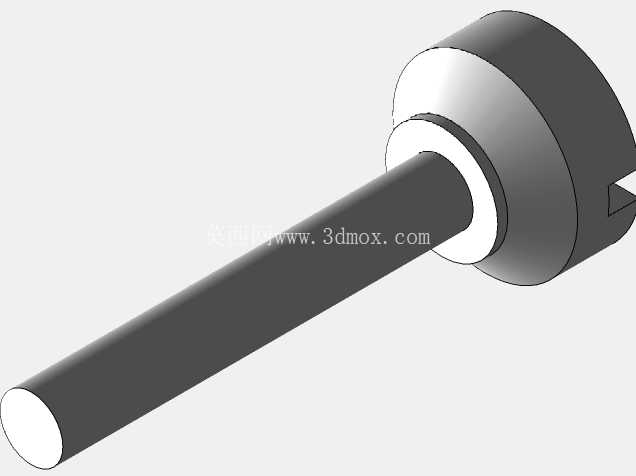

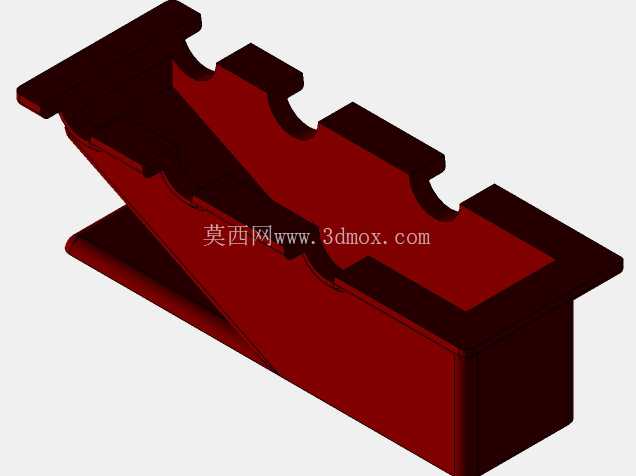

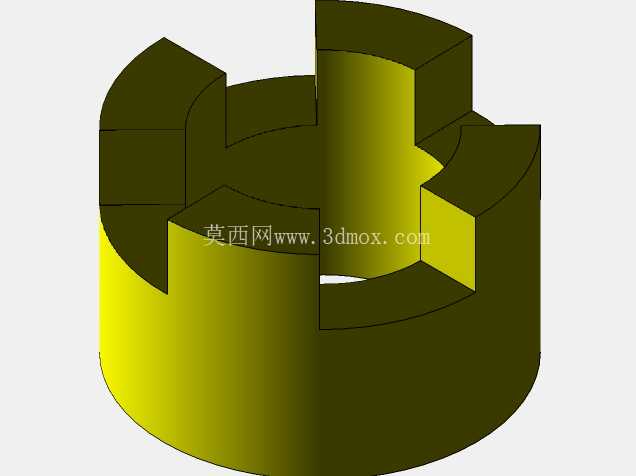

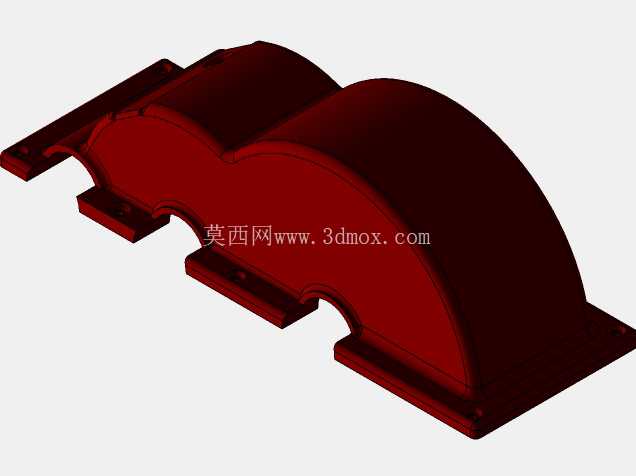

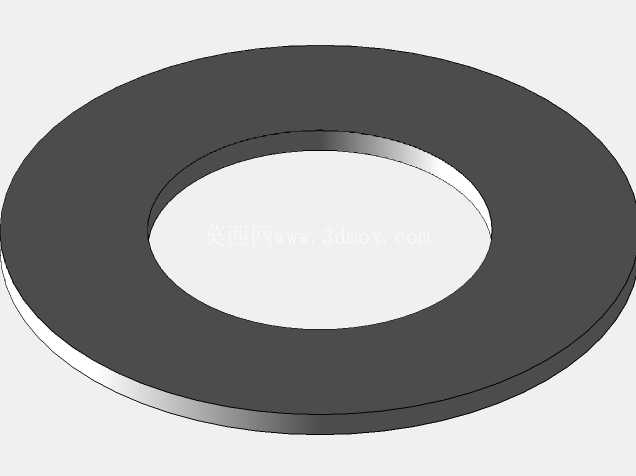

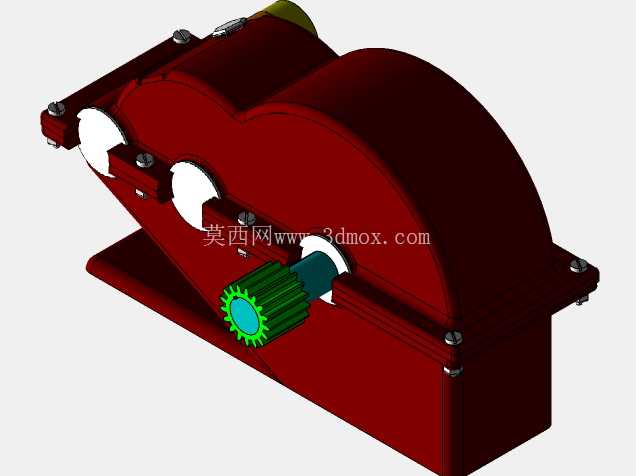

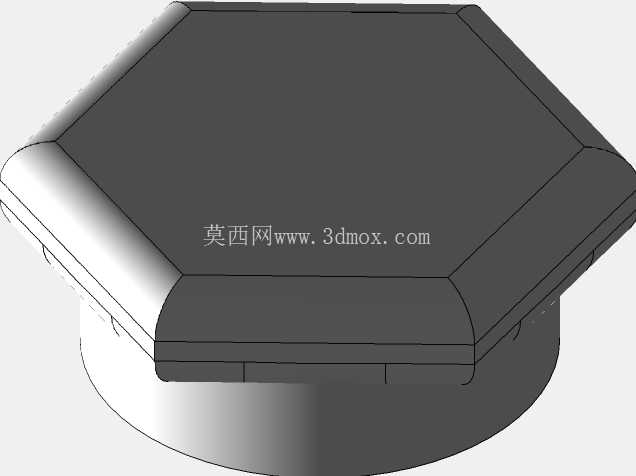

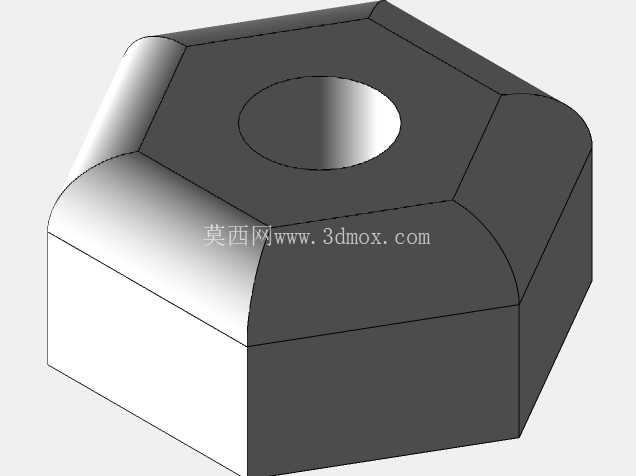

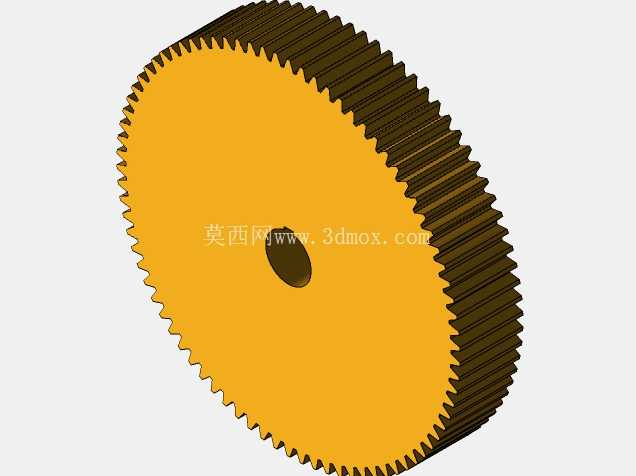

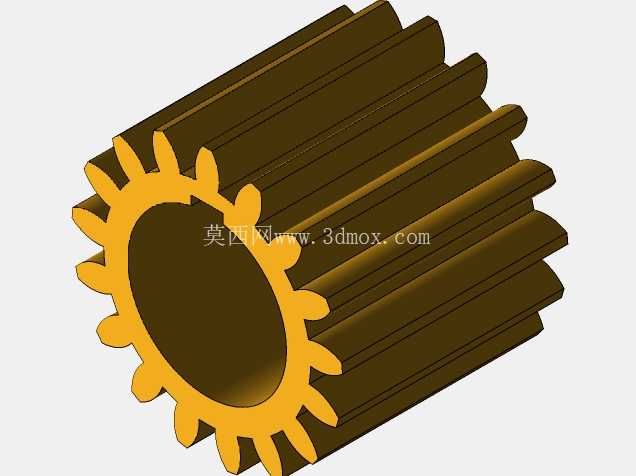

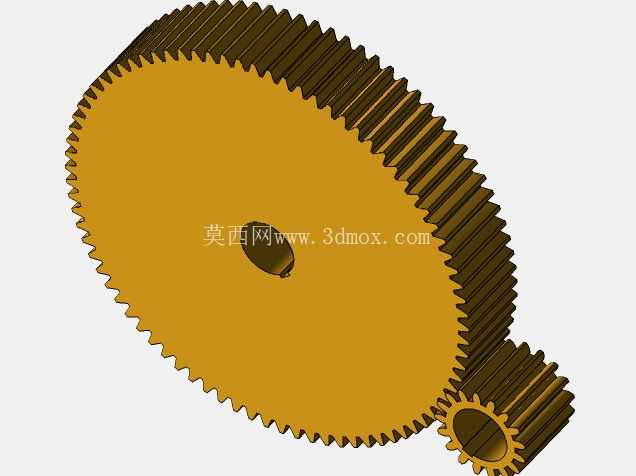

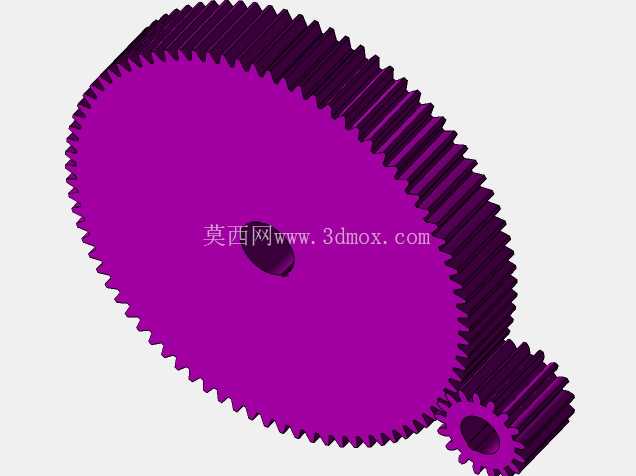

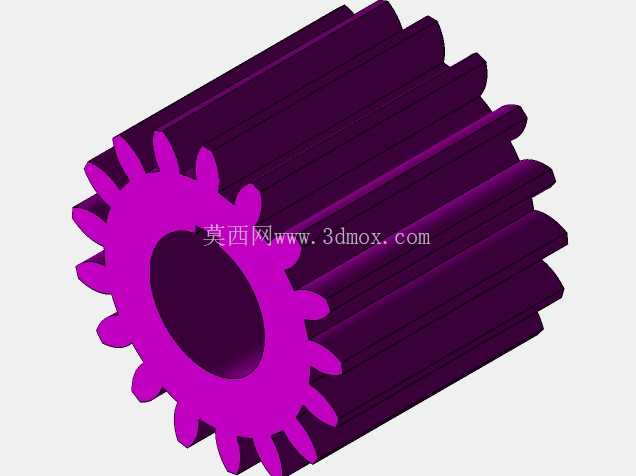

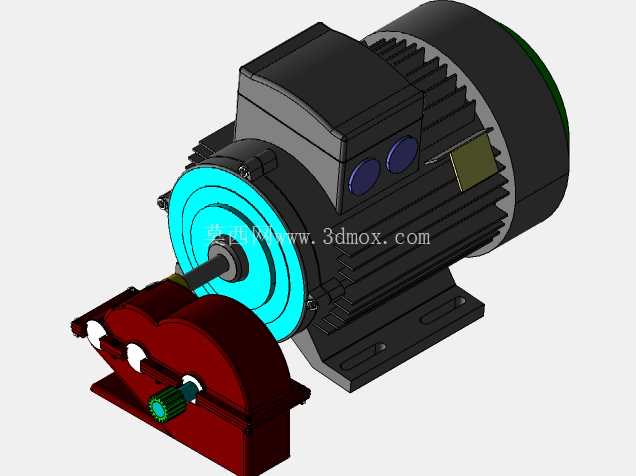

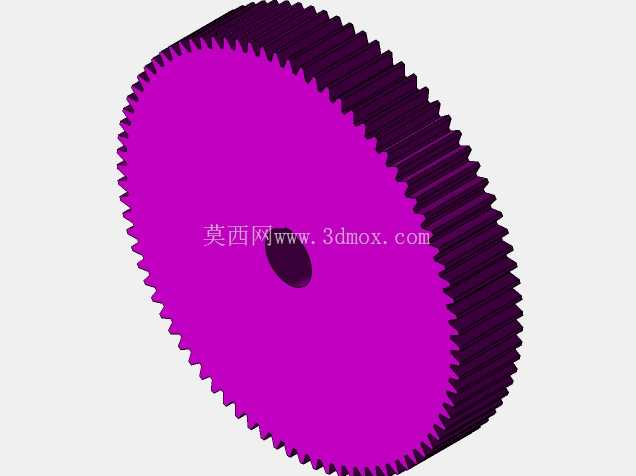

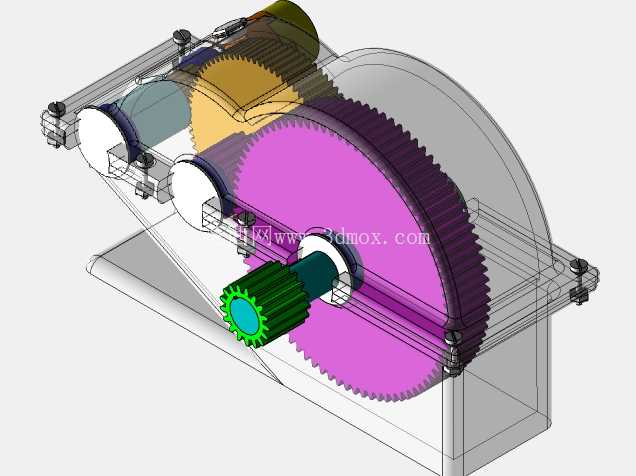

　　从结构布局来看，这套二级减速结构采用同轴嵌套式的布局设计，输入端与驱动电机的输出轴直接对接，第一级减速采用小模数直齿圆柱齿轮传动，传动比设置在3.2:1，这一级的主要作用是完成电机高转速的第一次降速，小模数齿轮的选用可以在保证传动强度的前提下，有效压缩齿轮副的径向尺寸，避免第一级结构外径过大；第二级减速采用内齿圈与行星齿轮配合的传动形式，传动比设置在2.8:1，两级总传动比控制在8.96:1，刚好匹配常用的24V直流减速电机的输出转速，让最终输出到门体传动带或者传动齿条的转速落在合理区间。内齿圈采用一体化的结构设计，和外层的壳体直接成型，减少了额外的连接部件，既降低了装配累积误差，也提升了整体结构的刚性，避免长期运行后齿圈移位导致的传动卡滞。

　　安装边界方面，这套结构的整体外形为圆柱型结构，外径控制在120mm以内，轴向总长度不超过85mm，刚好可以嵌入滑动门上部的导轨安装腔内部，不会外露突出影响门体的整体外观。结构的输出端采用扁位轴设计，和滑动门的传动轮配合时不需要额外的键连接，直接通过扁位传递扭矩，装配时只需要将轴端插入传动轮的对应孔位，拧紧端部的锁紧螺丝即可完成安装，大幅降低现场装配的难度。输入端的连接孔采用标准的D型孔设计，和市面上主流的滑动门驱动电机输出轴完全适配，不需要额外定制连接轴套，替换通用性较强。

　　在实际使用场景中，这套减速结构可以覆盖单扇重量在80kg到150kg的平移滑动门，包括商用场所的自动平移门、厂区的通道滑动门、家用庭院的电动平移门都可以适配。结构内部的齿轮副采用自润滑材质制作，日常使用过程中不需要定期加注润滑脂，维护成本极低，同时齿轮啮合的间隙控制在0.02mm以内，既不会因为间隙过小导致运行卡滞，也不会因为间隙过大导致门体启动停止时出现冲击异响。结构的壳体采用高强度工程塑料注塑成型，外壳的壁厚设置为4mm，既可以承受传动过程中的径向载荷，也具备一定的防水防尘能力，可以适应户外安装的使用环境，避免雨水灰尘进入结构内部加速齿轮磨损。

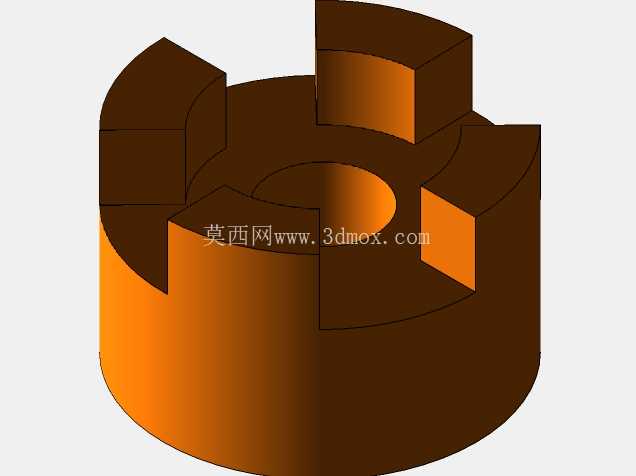

　　设计过程中还特意考虑了门体的手动释放需求，在结构的输入端设置了离合卡槽，当出现断电情况时，只需要拨动配套的离合拨片，就可以断开减速结构和电机之间的传动连接，此时可以手动推动门体移动，不会因为减速结构的反向自锁特性导致门体无法推动，满足消防通道的应急使用要求。结构的所有连接部位都采用圆角过渡设计，没有尖锐的突出棱角，在装配和后期维护过程中不会划伤安装人员，同时壳体的固定耳采用一体化延伸设计，三个固定孔均匀分布在壳体的端面上，安装时可以通过螺丝直接将减速结构固定在门体的安装支架上，不需要额外设计定制固定夹具，进一步降低了整套滑动门系统的配套成本。

　　从传动效率来看，这套二级减速结构的整体传动效率可以达到89%以上，相比同尺寸的蜗轮蜗杆减速结构，传动效率提升了20%左右，配套同样功率的驱动电机时，可以带动更重的门体，或者在带动同等重量门体时降低电机的功率损耗，延长配套电源的续航时间，对于采用太阳能供电的户外庭院滑动门来说，这种高效率的传动结构可以有效降低太阳能板和蓄电池的配置容量，减少整套系统的前期投入成本。
