T形截面AMg5铝合金变压器导电排结构

　　在输配电设备的变压器内部结构设计中，导电连接件的截面选型直接关系到载流效率、结构强度与装配适配性，这款T形截面的AMg5铝合金构件正是针对电源变压器内部汇流、引线连接场景开发的专用结构件。不同于常规矩形截面的导电排，T形截面的设计充分考虑了变压器内部狭小空间的布局约束，竖直段可直接插入绕组引线的接线槽位完成卡接固定，水平段则可贴合变压器夹件或油箱内壁的安装面实现多点固定，无需额外增设转接支架即可完成导电回路的搭建，大幅压缩了变压器内部的接线空间占用。

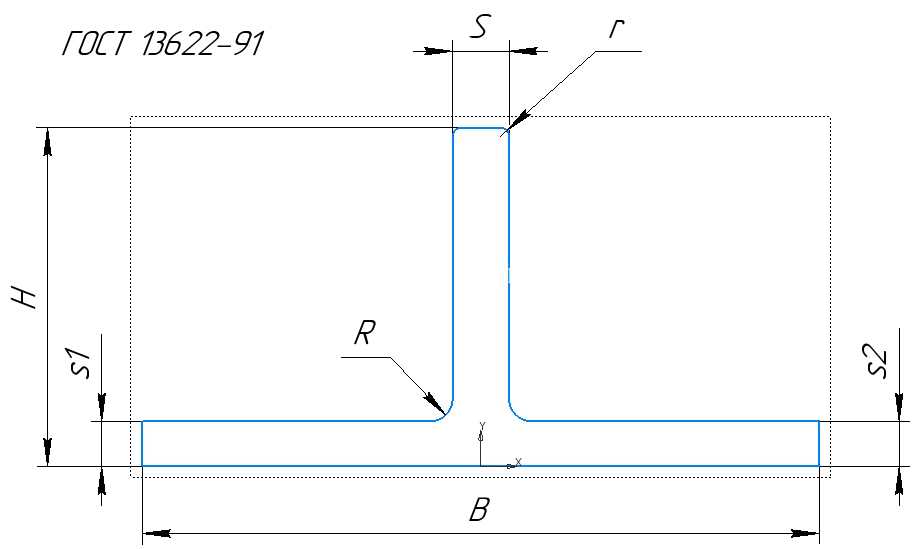

　　从结构设计逻辑来看，该构件的截面参数完全匹配GOST 13622-91标准的尺寸要求，竖直段的厚度S、水平段的总宽度B、两段的高度S1与S2均经过载流量核算，AMg5铝合金的导电率与机械强度可满足中小容量电源变压器的长期载流需求，同时铝合金材质的重量仅为铜质排件的三分之一左右，能够有效降低变压器内部构件的整体自重，减少运输与安装过程中的结构载荷。在细节处理上，截面转角处设置了内圆角R与外圆角r，内圆角可避免电流通过时出现尖角放电现象，降低局部电场强度过高引发的绝缘击穿风险，外圆角则可消除安装过程中的锐边割伤隐患，同时减少构件弯折加工时的应力集中问题，避免长期运行过程中出现应力开裂。

　　实际装配过程中，该T形构件的安装边界完全适配常规油浸式与干式电源变压器的引线布局，竖直段的插入深度可根据绕组引线的出线位置做适配性裁切，水平段的安装孔位可直接匹配标准变压器夹件的固定螺距，无需二次打孔加工即可完成安装。在载流性能层面，T形截面的散热面积比同截面积的矩形排件高出15%左右，水平段的上下表面与竖直段的两侧表面均可直接与变压器油或冷却空气接触，能够快速带走载流过程中产生的焦耳热，避免长期高温运行导致的材质老化与接触电阻升高问题。

　　从加工适配性来看，该截面的成型可通过一次挤压工艺完成，AMg5铝合金的挤压成型性能优异，可实现长尺寸构件的连续生产，截面尺寸公差可控制在±0.1mm范围内，完全满足变压器内部装配的精度要求，构件表面无需额外做镀覆处理即可具备良好的抗氧化性能，在变压器油的密封环境下可实现三十年以上的使用寿命。在不同容量的变压器应用场景中，该T形截面构件可通过调整整体截面尺寸匹配不同的载流等级，小截面规格可用于控制回路的引线连接，大截面规格可用于主回路的汇流连接，统一的截面形式可减少生产过程中的模具投入，降低零部件的管理成本。结构设计过程中还充分考虑了短路电动力的耐受能力，T形截面的两个垂直方向的惯性矩经过优化，可承受变压器出口短路时产生的峰值电动力冲击，避免构件出现变形或位移，保障导电回路的连接可靠性。安装过程中，竖直段与绕组引线的连接可采用氩弧焊或冷压接工艺，水平段与夹件的固定可采用螺栓连接加绝缘垫片的方式，既保证导电接触的紧密性，又可避免形成闭合磁路产生额外的涡流损耗。
