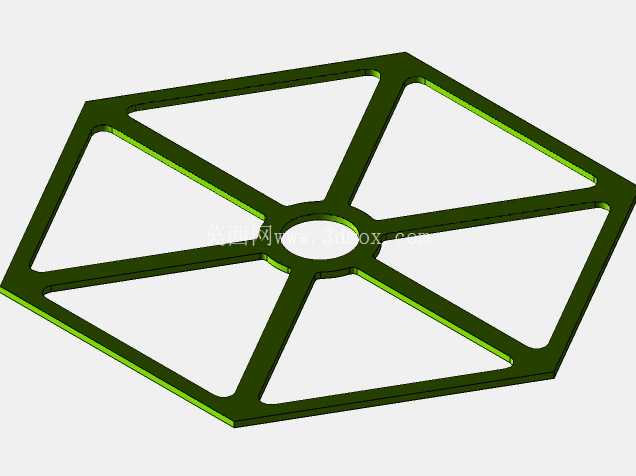

六边形辐条式米筛筛分构件结构设计

　　在粮油加工的物料分级工序里，筛具是直接决定筛分精度与作业效率的核心接触构件，这款六边形辐条式米筛的结构设计，完全围绕糙米分级、碎米筛选的实际作业工况展开，没有冗余的装饰性结构，每一处几何特征都服务于筛分作业的实际需求。先从安装边界说起，这款筛件采用正六边形外轮廓设计，相较于传统圆形筛片，六边形的直边结构在多组筛片拼接组成大面积筛面时，相邻筛片之间不存在弧形拼接缝隙，能彻底避免碎米、米糠卡在拼接缝里造成的筛面堵塞问题，外框的截面采用等厚窄边设计，厚度控制在适配常规振动筛筛格的压条安装槽尺寸范围内，安装时只需要将筛片嵌入筛格的定位槽，用压条压紧外框的直边段即可完成固定，不需要额外加工定制安装孔位，适配市面上多数平转振动筛、重力分级去石机的筛格安装尺寸，替换旧筛片时不需要对原有设备做任何结构改造。

　　中心的圆孔是定位安装孔，孔径匹配筛格中心的定位轴尺寸，安装时将中心孔套入定位轴，就能保证筛片在高频振动作业过程中不会出现横向窜动，避免筛片与筛格之间产生相对位移造成的磨损。六根辐条从中心定位环向外延伸至六边形外框的六个内角位置，这种辐条布局不是随意设定的，正六边形的内角为120度，六根辐条刚好将整个筛面均匀分割为六个等腰三角形的筛分区域，每个区域的受力都能通过辐条直接传递到外框和中心定位环上，在筛面承受物料冲击、振动载荷的时候，应力会沿着辐条均匀分散，不会出现局部应力集中导致的筛面变形问题。辐条的截面采用上窄下宽的梯形设计，筛面接触物料的上表面辐条宽度更窄，能尽可能减少辐条对筛孔的遮挡面积，提升有效筛分面积占比，而辐条的下侧宽度更大，能提升整个筛片的结构刚度，保证筛片在长时间承受物料重力、振动交变载荷的情况下，不会出现辐条弯曲、筛面下凹的问题。外框的边缘做了小尺寸的圆角过渡处理，一方面是避免安装时尖锐的边角划伤操作人员，另一方面也能减少筛片在振动过程中与筛格压条之间的应力集中，延长筛件的使用寿命。

　　从实际使用场景来看，这款筛件主要用于大米加工过程中的糙米与稻壳分离、整米与碎米分级工序，作业时筛面随筛体做高频平转运动，物料在筛面上做螺旋轨迹的运动，小于筛孔尺寸的碎米、米糠会透过筛面落入下层收集槽，整米则沿着筛面运动轨迹从出料端排出，六边形的外轮廓让筛面的边角区域不存在圆形筛片的弧形死角，物料在筛面上的运动轨迹能覆盖全部筛分区域，不会出现局部物料堆积的问题。设计过程中特意调整了辐条的高度，辐条的上表面与外框的上表面保持齐平，不会在筛面上形成凸起的结构阻碍物料流动，保证物料在筛面上的运动顺畅，不会因为辐条凸起造成物料在辐条位置堆积，影响筛分效率。

　　筛片的整体厚度控制在合理范围内，既保证了足够的结构刚度，不会在作业过程中产生过大的弹性形变影响筛分精度，又不会因为厚度过大增加筛体的整体负载，降低振动电机的额外功耗。另外，这种辐条式的开放式结构，相较于传统的冲孔筛板，通风性能更好，在需要配合风选的筛分工序里，气流能顺利穿过筛面的辐条间隙，将轻质的稻壳、米糠带走，提升风选与筛分协同作业的效果。在日常维护方面，这种开放式的辐条结构没有封闭的死角，筛面堵塞时只需要用毛刷顺着辐条方向清扫，就能轻松卡在筛孔位置的物料清理干净，不需要用高压气枪或者专用工具反复清理，能大幅减少设备停机维护的时间。从结构强度校核的角度来看，六根辐条的布局刚好让每一段外框都有两个支撑点，外框的悬空段长度被控制在合理范围内，当筛面堆满物料时，外框的最大形变量能控制在筛分精度允许的范围内，不会因为外框变形导致筛面倾斜，造成物料偏流影响分级效果。中心定位环的厚度比辐条略厚，能承受安装时定位轴的挤压应力，避免长时间拆装造成中心孔磨损变大，导致筛片定位失效。
