水泥颗粒分级分选设备结构设计

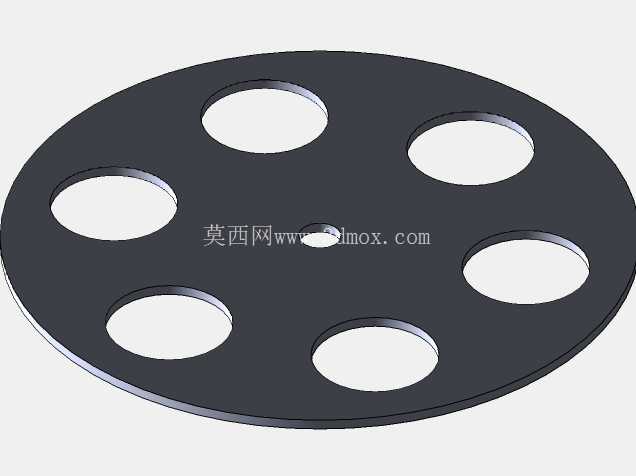

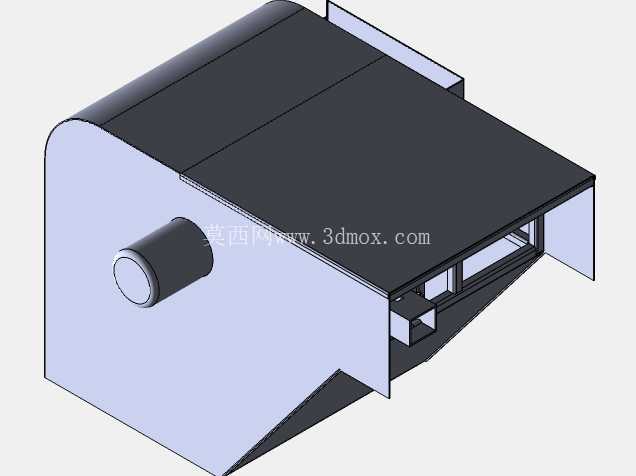

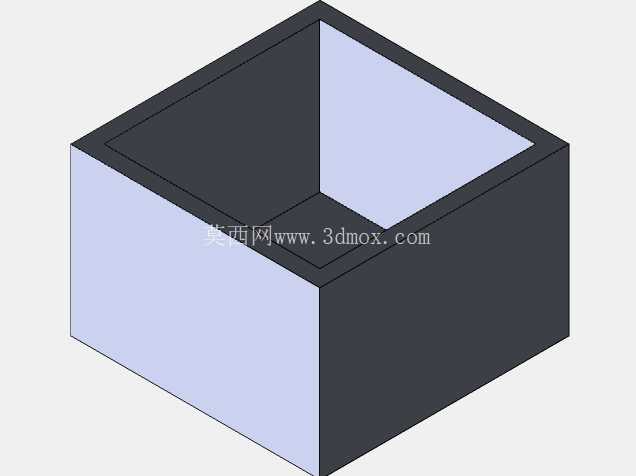

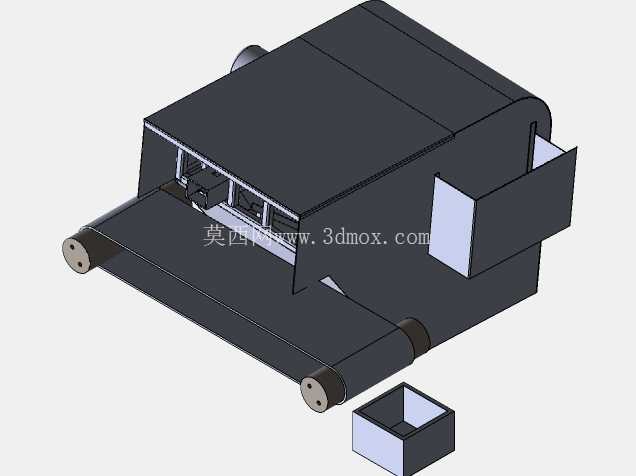

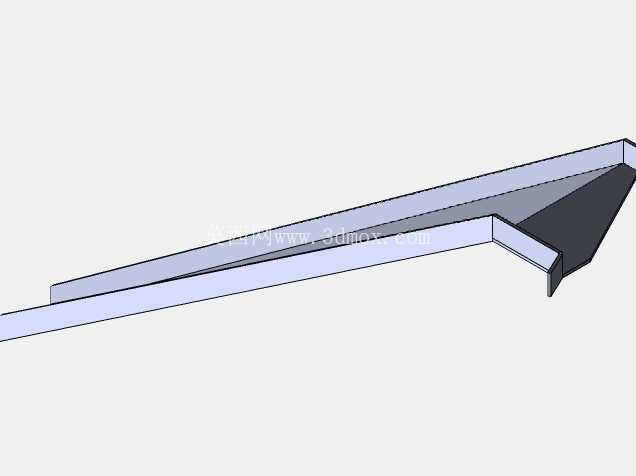

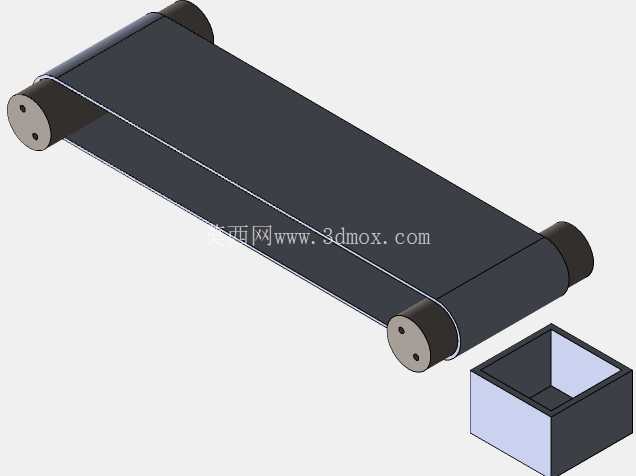

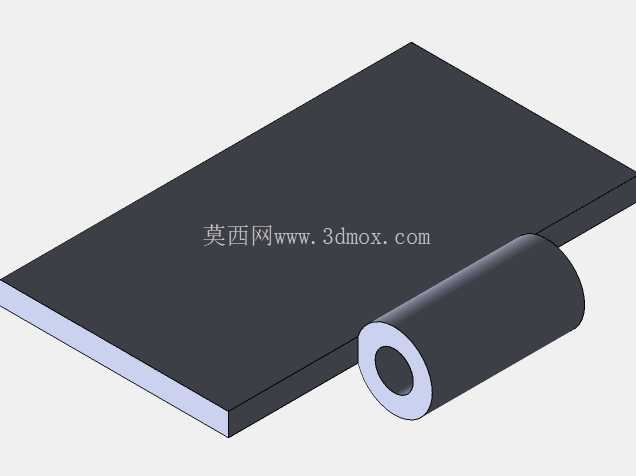

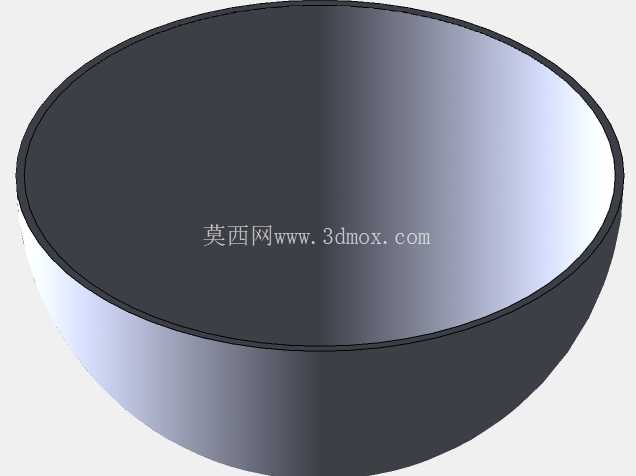

　　从现场安装适配角度看，该结构整体采用卧式布置形式，主体壳体的安装基准面预留了与粉磨出料溜管、后续成品输送设备的对接法兰位，进料端设置在壳体上部的侧向开口，可直接承接粉磨设备排出的料气混合物料，无需额外增设进料导流弯头，减少现场安装时的管路改造成本；设备的动力输入轴端伸出长度经过适配校核，可直接匹配常规Y系列异步电机的安装尺寸，联轴器对接位的同轴度公差控制在0.1mm以内，避免现场安装时反复调整电机位置的工作量，设备底部的粗料出料口采用斜溜槽结构，溜槽倾角设置为55度，大于水泥粉体的自然休止角，可保证粗颗粒物料依靠自重顺畅滑落，不会在壳体内壁产生积料堵料问题。在建材生产的粉体加工环节，水泥成品的颗粒级配直接影响最终混凝土的水化反应速率、早期强度发展以及长期耐久性能，这套分选结构正是针对水泥粉磨工序后的颗粒分级需求设计，可将粉磨后混杂的水泥颗粒按照粒径区间从细到粗完成精准分离，替代传统筛分设备在细粉分级场景下易堵孔、分级精度差的痛点。在功能实现逻辑上，该结构内部设置了分级流场的导流结构，进料后的物料在壳体内随气流完成分散，不同粒径的颗粒在离心力与重力的共同作用下实现轨迹分离，细颗粒随气流进入后续收尘设备收集为成品，粗颗粒则沿壳体内壁滑落至粗料出口返回粉磨设备再次粉磨，相比传统的选粉设备，该结构的内部无复杂的转动撒料盘组件，减少了易损件的更换频次，日常维护仅需定期检查壳体内部耐磨衬板的磨损情况即可。

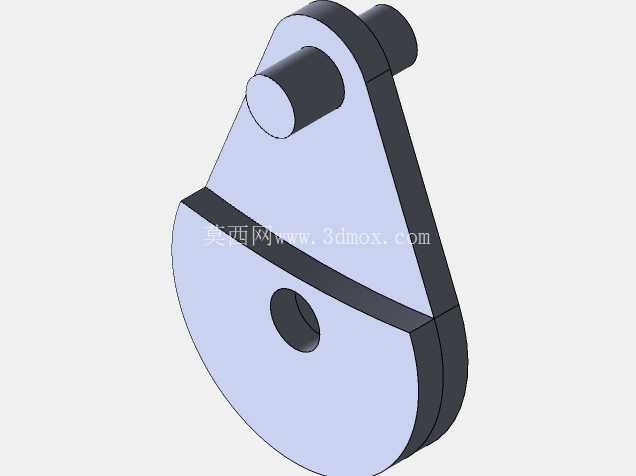

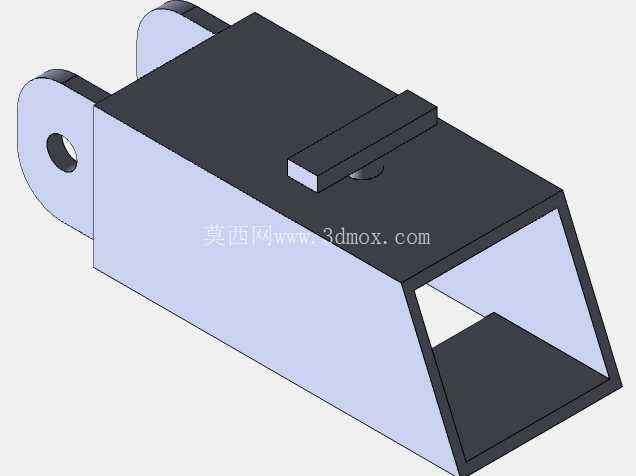

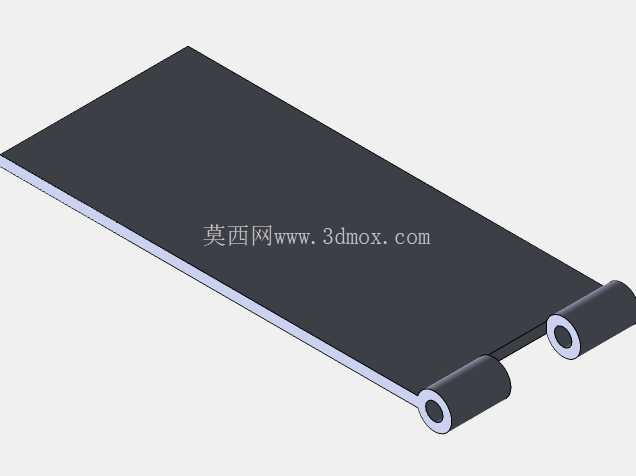

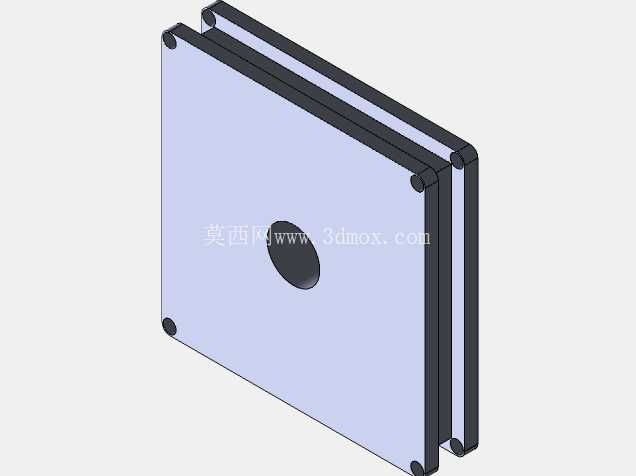

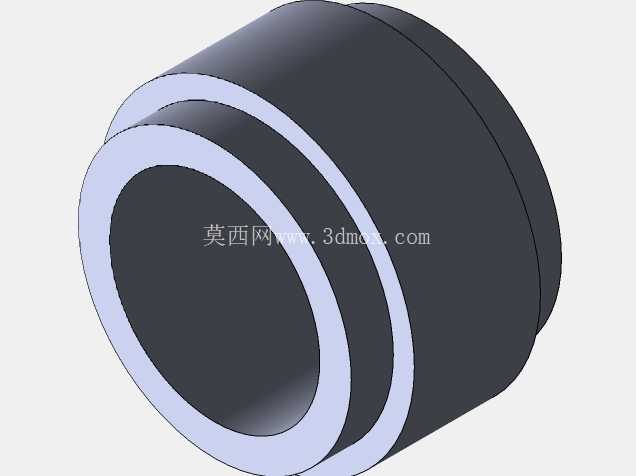

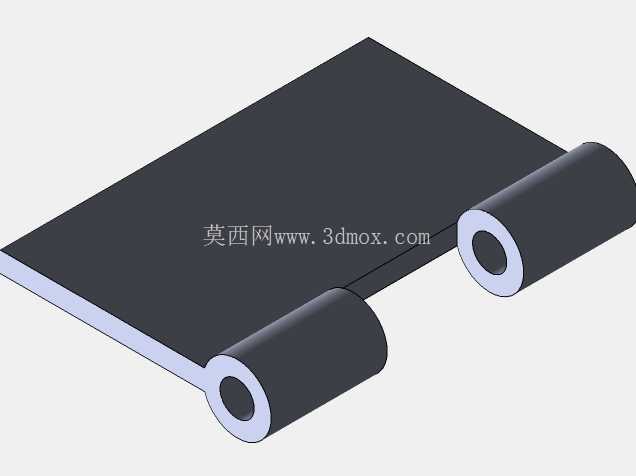

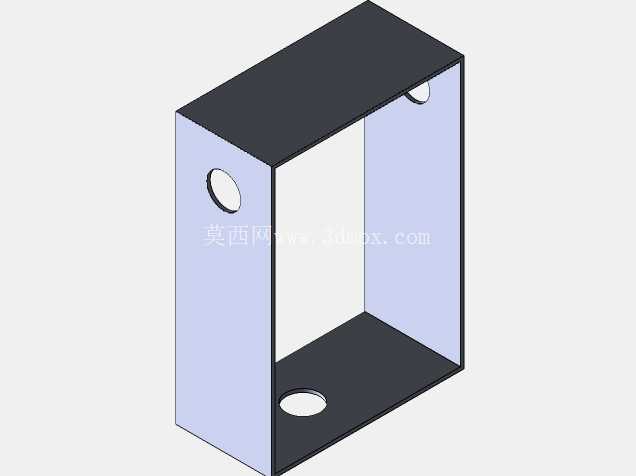

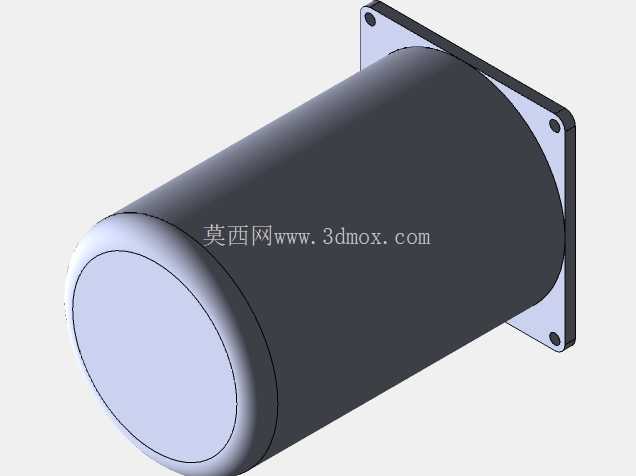

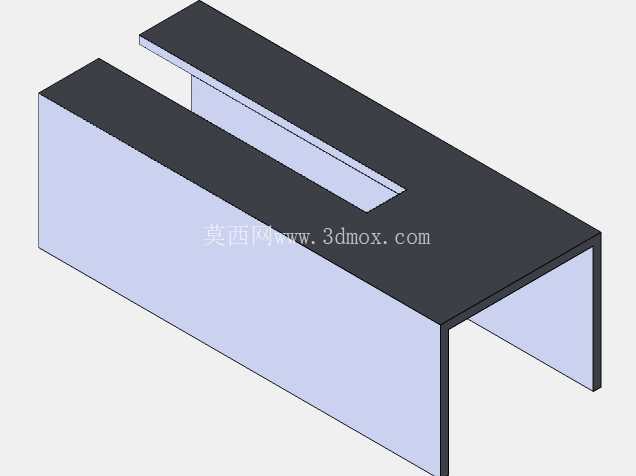

　　从结构设计思路来看，壳体主体采用折弯钢板拼焊结构，上盖板为可拆卸式设计，通过周边的螺栓与壳体主体连接，检修时可直接拆开上盖板清理内部残留物料、检查导流板的磨损状态，无需整体拆卸设备连接管路；壳体的侧面设置了观察检修口，可在设备运行过程中通过观察口查看内部物料流动状态，判断分选效率是否处于正常区间；动力输入轴的密封采用填料密封加气压密封的双重结构，避免设备运行时内部带尘气体从轴端缝隙溢出，满足生产现场的粉尘排放管控要求。

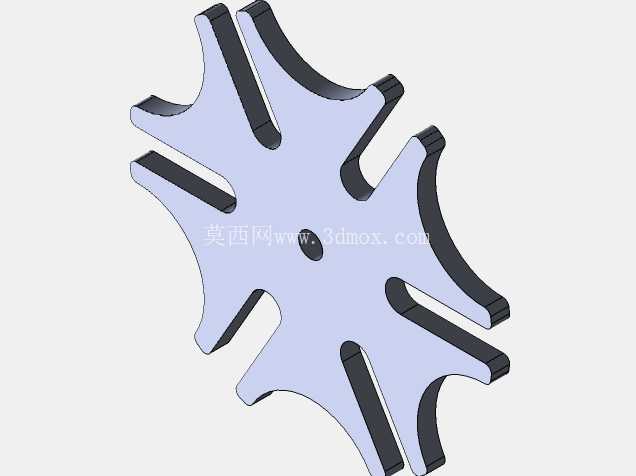

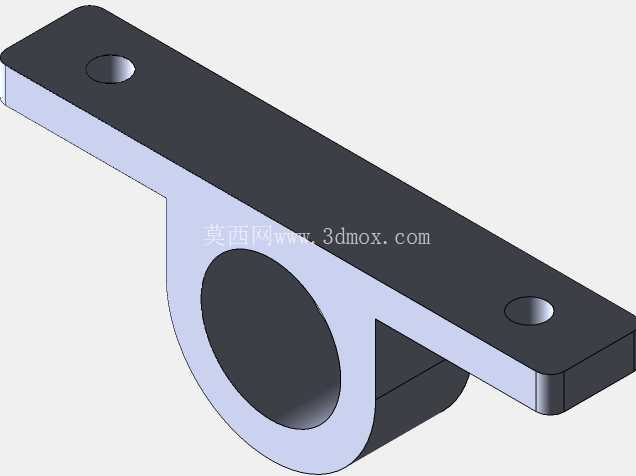

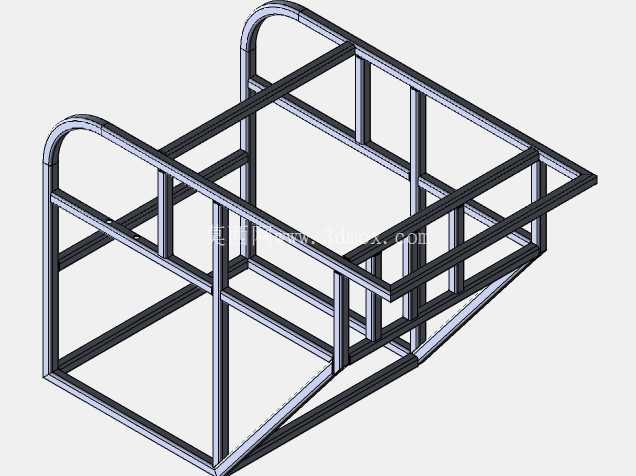

　　针对水泥物料磨蚀性较强的特性，壳体内壁与物料直接接触的部位均预留了耐磨衬板的安装位，衬板采用沉头螺栓固定，磨损后可快速更换，无需整体更换壳体部件，大幅降低设备的全生命周期使用成本；设备的整体外形尺寸充分考虑了现有水泥生产线的改造空间需求，宽度方向控制在常规粉磨车间的设备预留通道尺寸以内，吊装时可直接通过车间现有起重设备完成就位，无需额外拓宽设备运输通道。在实际生产应用场景中，该分选结构可适配不同产能规模的水泥粉磨生产线，通过调整内部导流板的角度、匹配对应风量的引风机，即可灵活调整分级粒径的阈值，满足不同品种水泥生产时的颗粒级配要求，无论是普通硅酸盐水泥的生产，还是复合水泥、特种水泥的粉磨工序，都可通过参数调整实现适配，无需对主体结构进行大规模改动。

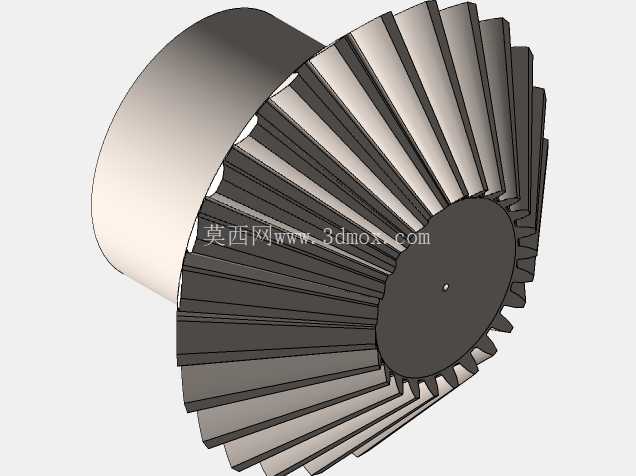

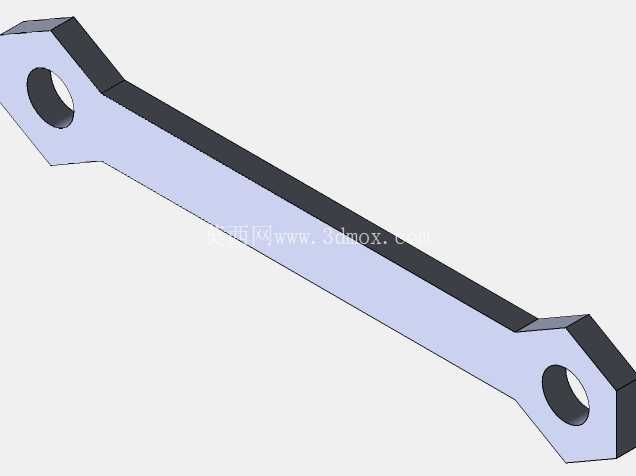

　　结构设计时还充分考虑了运行时的动平衡特性，转动部件在出厂前需完成动平衡校正，平衡精度等级达到G6.3级，避免设备高速运行时产生异常振动，影响周边配套设备的运行稳定性；壳体的拼焊焊缝均采用连续满焊工艺，焊接完成后做煤油渗透试验，保证壳体的密封性，避免漏风导致的分选效率下降问题，因为分选设备的漏风率每提升1%，分级效率就会出现明显的下降，因此在结构设计时对所有连接面的密封都做了针对性的结构处理，法兰连接面均预留了密封垫的安装槽，采用橡胶密封垫填充间隙，将整机漏风率控制在3%以内。
