斜置式金属板材存储桁架结构设计

　　在金属加工车间的板材存放环节，传统平铺式料架往往存在占地大、取料翻找效率低、板材边缘易磕碰划伤的问题，这款斜置式桁架存储结构正是针对长尺寸金属板材的立式斜靠存储需求开发，适配激光切割、钣金下料工位的前置暂存场景，工人无需借助大型吊装设备反复翻找上层板材，站在料架正面即可直接抽取对应规格的板材，大幅降低下料工序的待料等待时间。整个结构采用空间桁架受力体系，没有冗余的实心承载板件，所有杆件均采用矩形截面型钢焊接拼接，整体自重比同承载等级的箱式焊接料架降低近四成，同时桁架的镂空结构不会积存切割碎屑、车间浮尘，日常清理维护仅需用压缩空气吹扫即可，不会出现积渣卡滞板材抽取路径的问题。

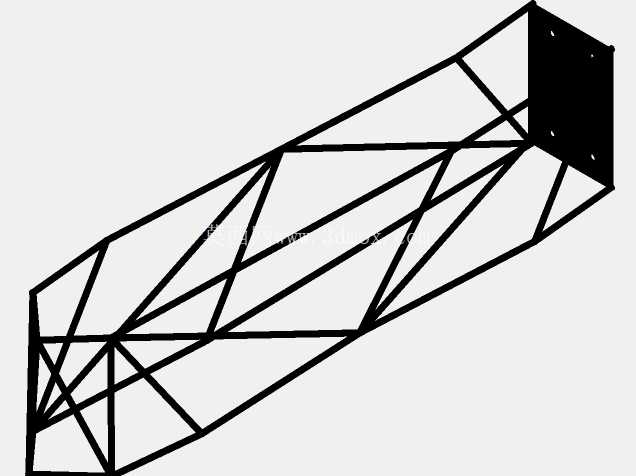

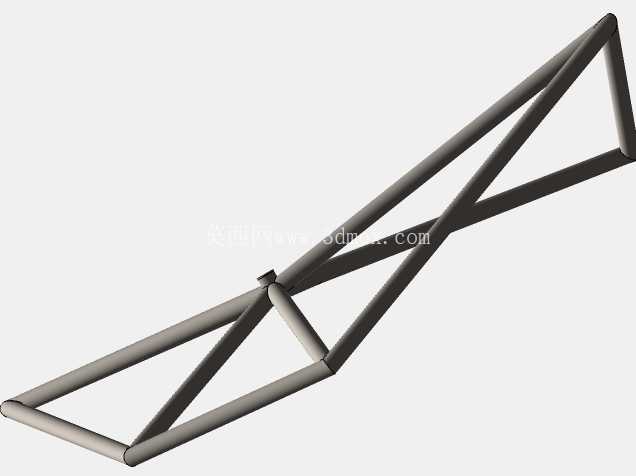

　　结构的斜置承载面按照12度倾角设计，这个角度经过现场反复验证，既可以保证靠放的板材不会因为倾角过大出现下滑倾倒的风险，也不会因为倾角过小导致板材抽取时摩擦力过大、工人操作费力，靠放面的背部设置整块带安装孔的端板，端板上的四个固定孔可以直接通过膨胀螺栓与车间地面或者工位侧墙连接，不需要额外做混凝土基础，安装时仅需调整整体水平度即可投入使用，适配现有车间的工位布局改造需求，不需要大范围调整原有设备的摆放位置。从受力逻辑来看，整个桁架的杆件排布完全遵循斜向载荷的传力路径，板材靠放产生的斜向压力会通过斜向腹杆直接传递到底部的横向承载梁，再分散到各个底部支撑点，所有腹杆的交叉节点均采用满焊连接，避免长期受交变载荷出现焊缝开裂的问题，底部的横向承载梁上设置等间距的分隔挡条，挡条之间的间隙可以根据存放板材的厚度调整，不同规格的板材可以分区域靠放，不会出现多块板材贴合卡滞、抽取时带落相邻板材的问题。

　　结构的整体外轮廓长度适配常见的3000mm长度金属板材，宽度方向控制在1500mm以内，不会占用过多的车间通道空间，安装时底部距离地面预留100mm的间隙，方便叉车的叉齿伸入底部，整个料架可以根据生产排班需求整体移位，不需要拆解后重新组装，适配多工位轮换的柔性生产场景。在细节设计上，所有杆件的外露端面均做了倒角打磨处理，没有尖锐的焊瘤、毛刺，避免工人取放板材时被划伤，靠放面的腹杆表面平整度控制在2mm/m以内，保证板材靠放时不会出现局部点接触导致的板材变形，尤其是针对0.8mm以下的薄钣金件，不会因为支撑面不平整出现板材弯折的报废问题。

　　和传统的立式板材货架相比，这款桁架结构没有复杂的层板、挂钩调节机构，长期使用不会出现调节件锈蚀、卡滞的问题，整体结构免维护周期可以达到十年以上，即使车间内存在焊接飞溅、切削液雾气的腐蚀环境，仅需在表面做普通防锈漆处理即可满足使用要求，不需要做镀锌等特殊表面处理，制造成本也远低于同存储容量的商用可调式板材货架。在实际使用场景中，这类斜置桁架料架除了存放金属板材，也可以适配长尺寸型材、管材的斜靠存放，只需要调整底部挡条的间距即可适配不同截面的物料，不需要改动主体桁架结构，结构的通用性较强，适合多品种小批量的钣金加工、钢结构预制车间使用，能够有效提升车间的物料存储容积率，减少物料存放占用的生产面积，同时降低工人取料的劳动强度，减少板材搬运过程中的磕碰损伤率。
