手持便携除臭剂瓶外观结构设计

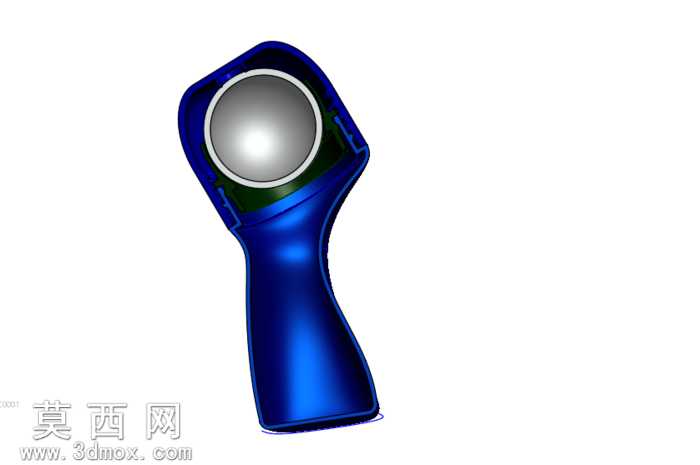

本作品为手持型除臭剂瓶的三维设计方案，建模阶段采用PTC Creo Elements完成全参数化结构搭建，首先通过草绘绘制瓶身的轮廓基准曲线，以人体工学握持弧度为核心设计依据，对握持区域的曲面进行多轮曲率调整，确保手柄区域的曲面过渡顺滑无突兀折角，贴合日常单手握持的手掌贴合度，减少长时间持握的硌手感。瓶身上部的圆形安装位通过旋转切除与凸台特征组合构建，预留了除臭剂功能组件的安装卡位，卡位边缘设计了均匀分布的卡扣结构，可实现功能组件与瓶身的快速卡合装配，无需额外粘接或紧固件即可完成组装，提升生产装配效率。材质渲染阶段，瓶身主体采用高亮蓝色工程塑料材质，调整材质的反射率与粗糙度参数，模拟ABS塑料注塑成型后的亮面质感，还原塑料外壳的通透光泽与轻微环境反射效果；上部圆形功能区域采用哑光银灰色金属质感材质，与蓝色瓶身形成鲜明的视觉对比，突出功能区域的识别性；瓶身内侧的深绿色结构层采用半哑光塑料材质，区分内外层结构的材质差异，让整体模型的层次表现更加清晰。结构设计上，瓶身采用中空壳体结构，在保证内部储存空间充足的前提下，对壳体壁厚进行均匀化处理，避免壁厚不均导致的注塑缩痕问题，手柄区域的壁厚略厚于瓶身上部，提升握持时的结构强度，防止日常使用中不慎跌落出现开裂破损。瓶身底部设计了平整的支撑面，可稳定直立放置在桌面等平面上，避免日常存放时出现倾倒侧漏的问题。整体设计兼顾了外观的美观性与使用的实用性，曲面造型流畅自然，各部件的装配关系清晰明确，可直接用于后续的结构验证、手板制作与开模生产参考，模型的所有特征均保留完整参数，可根据实际生产需求快速调整瓶身尺寸、弧度与卡扣位置，适配不同规格的除臭剂功能组件。
