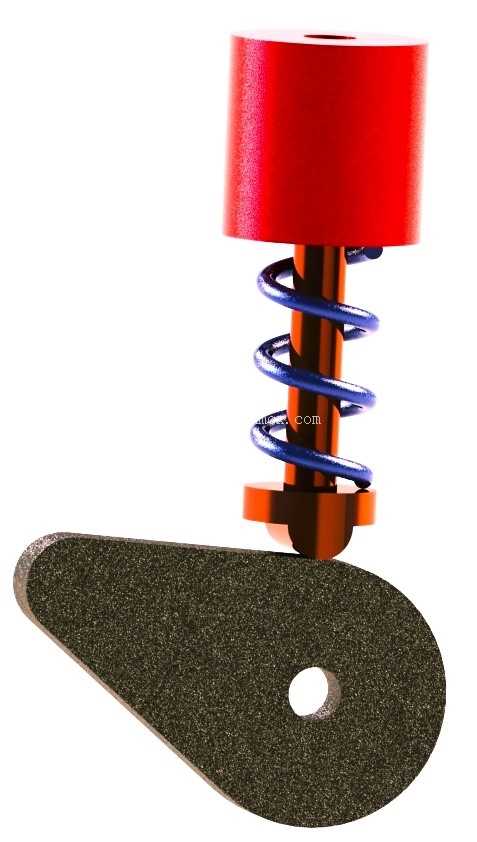

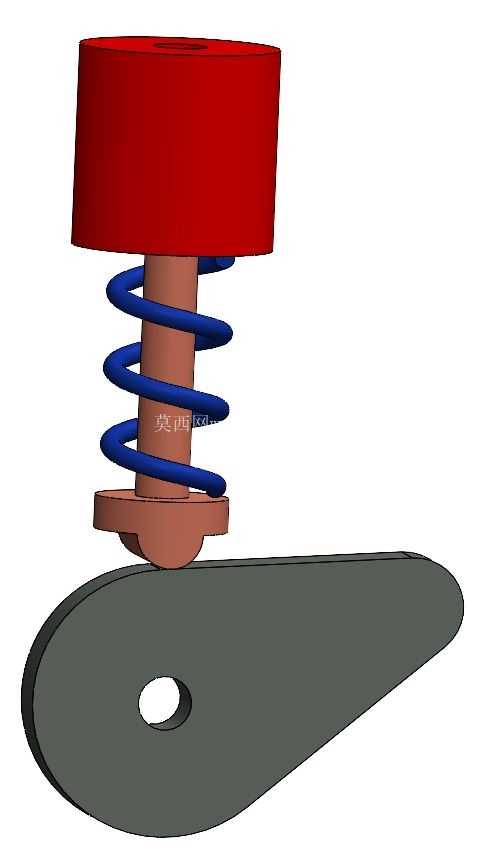

这套盘形凸轮直动从动件机构,是自动化传动场景里应用极广的基础运动转换单元,核心作用是把凸轮的连续回转运动,转化为从动件沿固定导路的直线往复运动,在轻工包装、纺织机械、内燃机配气系统、自动送料工位里都能见到同原理结构的身影。从结构组成来看,整套机构包含偏心盘形凸轮、平底直动从动件、复位压缩弹簧、顶部限位压块几个核心部分,凸轮的轮廓曲线是整套机构的设计核心,直接决定从动件的运动规律——是等速运动、等加速等减速运动还是简谐运动,完全由轮廓的曲率变化控制,设计时需要先根据工位要求的从动件行程、运动节拍反算凸轮基圆半径,再逐点拟合轮廓坐标,避免出现压力角过大导致的机构卡死问题。
实际装配时,凸轮通过中心的安装孔固定在回转轴上,孔位公差需要控制在H7级别,保证和转轴的配合间隙不会在高速回转时产生径向跳动,凸轮的厚度方向需要预留和机架侧板的安装间隙,一般单侧留0.2-0.5mm的窜动空间即可,避免转动时出现卡滞。从动件的导路需要和凸轮基圆的中心保持严格的同轴度,导套的长度一般取从动件杆径的2-3倍,保证从动件上下运动时不会出现偏斜,和凸轮接触的平底端面需要做淬火处理,表面硬度达到HRC45-50,减少长期往复接触带来的磨损。
复位弹簧套在从动件的杆部,上端抵在顶部固定压块上,下端压在从动件的凸台位置,弹簧的预紧力需要经过计算:既要保证凸轮在回程阶段,从动件能始终贴合凸轮轮廓不出现脱离,又不能预紧力过大导致凸轮和从动件接触应力过高加剧磨损,弹簧的线径、有效圈数需要根据从动件的运动质量、最高回转转速来匹配,避免弹簧在工作频率下出现共振。顶部的压块同时承担弹簧限位和从动件行程上限位的作用,压块的安装位置需要根据从动件的最大升程来调整,保证从动件到达最高位置时弹簧还有足够的压缩余量,不会出现并圈失效的情况。
从安装边界来看,整套机构的横向占用尺寸由凸轮的最大回转半径决定,需要在凸轮轮廓最外点周边预留至少10mm的安全间隙,避免运动时和周边的机架、管线产生干涉;纵向尺寸需要覆盖凸轮最低点到从动件最高升程位置的总高度,导路的固定位置需要避开凸轮的回转区域,固定螺栓的沉头深度要控制好,不能突出导路内壁刮擦从动件杆部。在做运动仿真验证时,需要重点关注几个位置的参数:一是凸轮推程段的最大压力角,直动从动件凸轮机构的推程压力角建议控制在30度以内,超过这个数值会导致机构传动效率下降,甚至出现自锁;二是从动件的加速度曲线,要避免出现刚性冲击,在高速运转场景下需要对凸轮轮廓做修正,把尖点位置改成过渡圆弧,减少冲击载荷;三是弹簧的压缩量变化,全程不能超过弹簧的极限压缩量,否则会导致弹簧永久变形失效。
这套结构的优势在于运动可靠,只要凸轮轮廓加工精度达标,就能稳定实现预设的往复运动规律,不需要额外的控制系统就能完成固定节拍的直线动作,在很多纯机械结构的自动化设备里,这种凸轮机构比电控的气缸、电缸推杆可靠性更高,适合在高速、长时间连续运转的工位使用。设计时还要考虑润滑结构,在凸轮和从动件的接触位置需要预留润滑脂加注空间,或者加装浸油毛毡,长期运转时保持接触面有油膜覆盖,减少磨损失效的概率。从动件和平底的连接如果是装配式结构,需要保证平底和杆部的垂直度,误差控制在0.02mm以内,否则会导致接触偏磨,局部应力过大出现点蚀。
