双摆臂联动雨刮传动结构设计

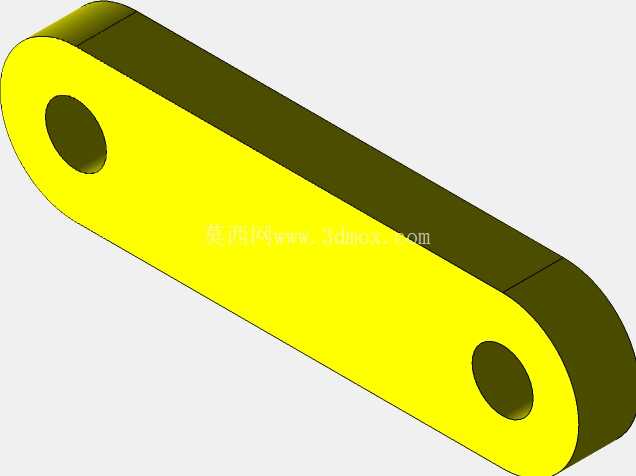

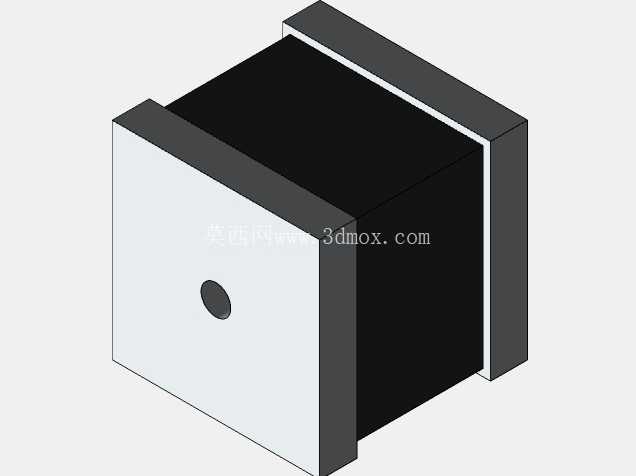

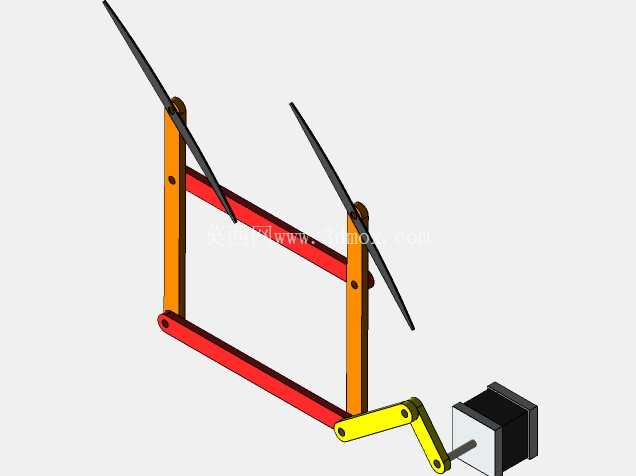

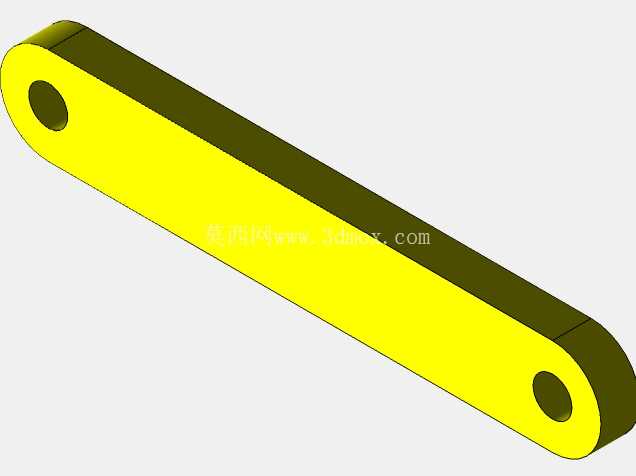

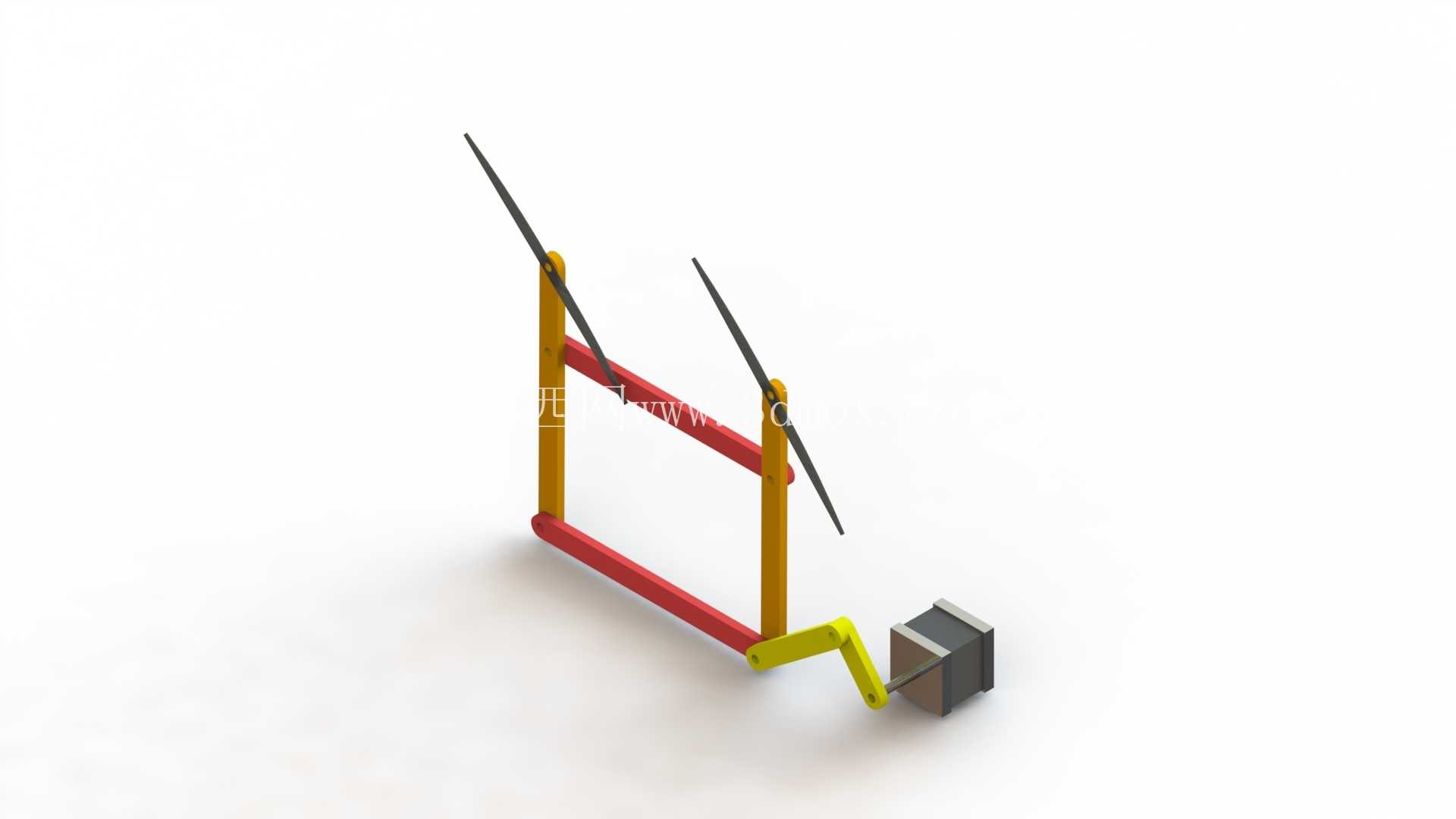

　　该结构为车辆前挡风玻璃配套的双摆臂雨刮传动总成，核心作用是将旋转动力转化为两组雨刮臂的同步往复摆转运动，实现挡风玻璃表面雨水、浮尘、污渍的刮除，保障驾驶视野清晰。整套机构的动力输入端为单轴驱动位，可匹配小型减速电机输出端，通过曲柄与黄色摇臂组成的曲柄摇杆机构，将连续旋转运动转化为第一组摆臂的定轴往复摆动，再通过红色横向连杆将动力同步传递至第二组摆臂，保证两组雨刮臂的摆角、运动周期完全匹配，避免运动干涉、刮擦区域错位的问题。

　　从安装边界来看，两组摆臂的固定铰支座间距适配常规乘用车前挡风玻璃下沿的安装位，摆臂长度覆盖挡风玻璃主视野区90%以上的刮擦范围，驱动端的安装位位于总成侧下方，可直接嵌入车辆前围板的预留安装腔，不需要额外改动车身钣金结构。设计过程中优先考虑运动轨迹的合理性，通过对曲柄长度、连杆铰接点位置的参数校核，让雨刮片在整个摆转行程中始终与玻璃曲面保持均匀贴合压力，避免出现局部刮净度不足、雨刮片跳动异响的问题；铰接位置均预留了标准轴套安装位，可匹配自润滑衬套降低长期往复运动的磨损量，整套机构的运动副均做了防卡滞设计，在低温、沙尘环境下也能保持稳定传动。

　　从功能特性上看，这套联动结构相比单臂雨刮覆盖的刮擦区域更大，两组摆臂的运动轨迹无重叠盲区，刮擦效率更高；传动链路全部采用刚性连杆连接，不存在传动打滑、滞后的问题，雨刮摆速与驱动电机转速完全同步，可适配不同档位的刮擦速度需求。结构设计上所有杆件均采用等截面型材设计，摆臂主体为空心矩形截面，在保证结构刚度的前提下降低整体重量，减少驱动端的负载扭矩；铰接点的销轴均采用标准直径规格，方便后期维护更换易损件，驱动曲柄的偏心距经过多轮迭代调整，让雨刮的摆角范围刚好覆盖玻璃视野边界，不会出现摆臂超出玻璃边缘、刮擦到车身饰条的问题。

　　实际装车应用中，这套机构可直接匹配主流车型的雨刮电机安装尺寸，不需要重新设计电机支架，连杆与摆臂的连接位置设置了角度微调结构，装配时可根据玻璃曲面的实际弧度微调雨刮片的初始角度，保证刮片全行程贴合。整套传动结构的运动死点位置经过校核，在最大摆角位置不存在机构锁死的风险，往复运动过程中传动件的受力均匀，不会出现局部应力集中导致杆件变形的问题，长期运行的可靠性更高。
