基于1号机芯的曲柄滑块快速归位机构

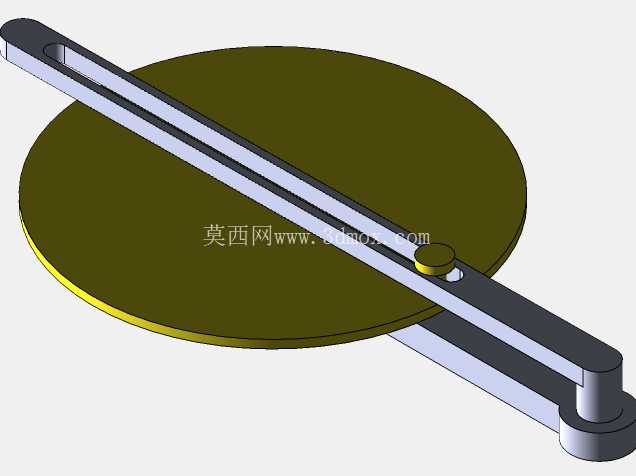

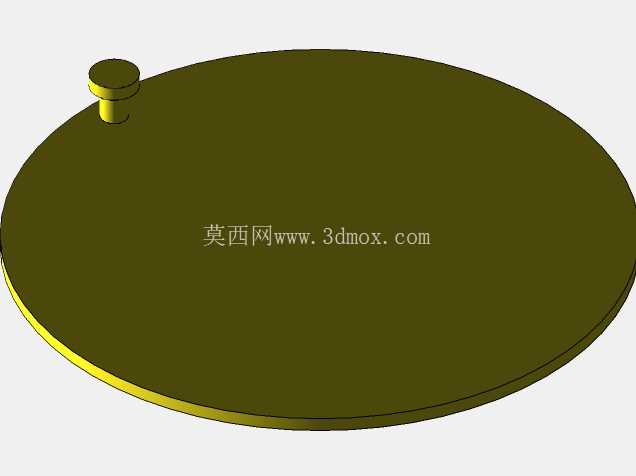

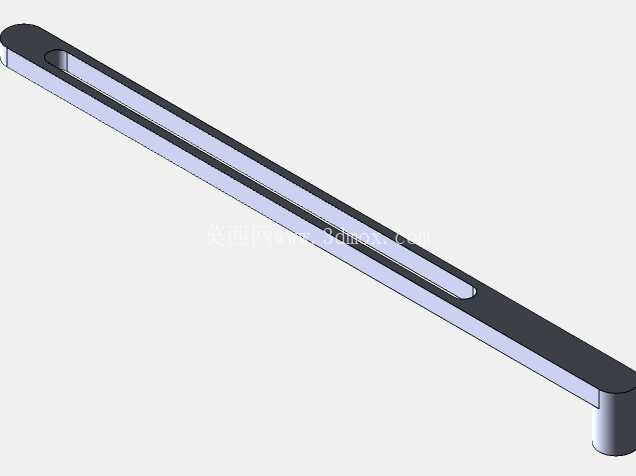

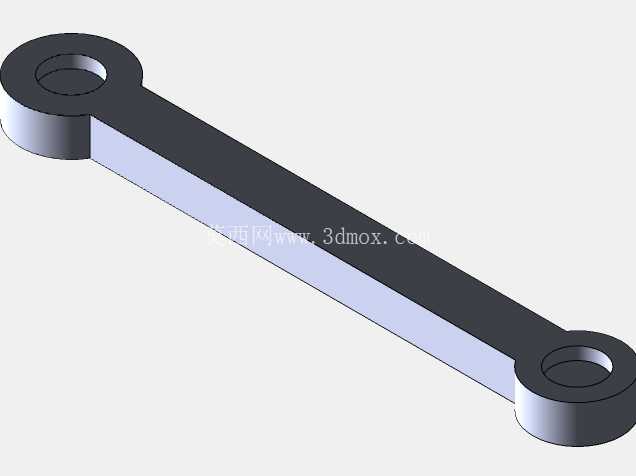

　　在小型精密机电产品的机芯传动链路里，往复执行件的快速归位动作，是决定设备响应速度、动作节拍稳定性的核心环节，这类机构常见于小型计时装置、精密开关、轻载往复执行终端里，需要在极小的安装空间内，完成驱动端圆周运动到执行端直线往复动作的转换，同时保证动作末端的快速回位，避免出现动作迟滞、卡滞、回位不到位的问题。这套基于1号机芯尺寸规格设计的快速归位机构，采用偏置曲柄滑块的传动逻辑，核心传动构件为长条形开槽连杆与圆形回转基座，回转基座作为原动件的安装载体，承担整周回转的动力输入，连杆上开设的长槽与基座上的驱动销配合，将基座的圆周转动转化为连杆绕末端铰接点的往复摆动，同时在动作行程末端，依靠槽道与驱动销的配合轨迹，实现执行端的快速归位，不需要额外加装复位弹簧，就能完成动作循环，大幅减少了机构的零件数量，降低了装配复杂度。

　　从实际应用场景来看，这类机构非常适配安装空间受限、动作节拍要求高的轻载传动场景，比如小型机芯的计数触发结构、低压电器的开关快速复位结构、小型自动化设备的料道挡料快退结构，不需要额外的复位元件提供回位动力，完全依靠传动副的轨迹设计实现归位动作，避免了弹簧长期使用出现的疲劳失效、弹力衰减问题，能在长期循环动作下保持稳定的归位精度。在设计思路上，这套机构优先考虑了安装边界的适配性，整体结构扁平化，所有传动构件都布置在同一平面内，最大外轮廓由圆形回转基座的直径决定，连杆的长度根据实际行程需求调整，铰接端的安装孔位可以直接固定在设备的安装基板上，不需要额外设计复杂的支撑结构，安装时只需要保证回转基座的转动轴线与连杆铰接轴线的平行度，就能保证传动的顺畅性，装配公差要求宽松，适合批量生产装配。

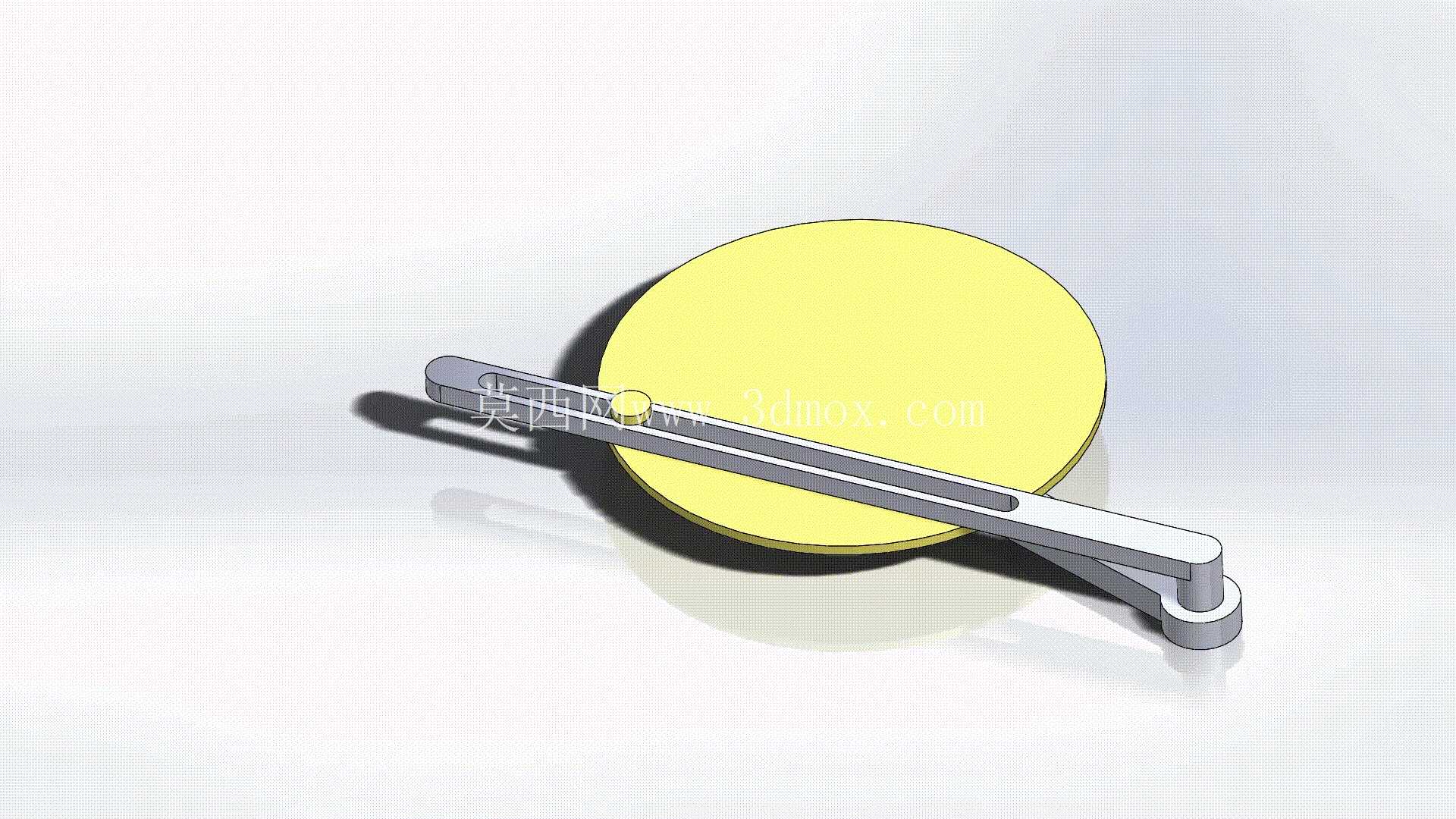

　　从功能特性来看，这套机构的快速归位动作是通过驱动销在连杆长槽内的相对运动轨迹实现的，当回转基座带动驱动销转动到行程末端区间时，驱动销在槽内的滑动会带动连杆快速摆回初始位置，归位速度远大于工作行程的运动速度，能有效缩短动作循环的空程时间，提升整体设备的运行节拍；同时整组机构没有易损的弹性元件，所有运动副都是刚性接触，传动过程中没有多余的冲击，运动过程平稳，噪音低，适合在对噪音控制有要求的小型民用机电产品中使用。

　　在外形尺寸与安装边界上，圆形回转基座的厚度与连杆厚度保持一致，整体安装厚度只需要略大于单根连杆的厚度，就能容纳整组机构，安装时可以在基板上开设对应的沉孔容纳回转基座的转轴，连杆末端的铰接点可以采用销轴直接铆接在基板上，不需要额外的紧固件，整体占用的安装空间极小，能适配1号机芯这类小型精密组件的内部空间要求，不会和机芯内的其他传动构件产生运动干涉。在实际选型适配时，可以根据需要的工作行程调整连杆的长度、长槽的开设长度以及回转基座上驱动销的偏心距，偏心距越大，连杆的摆动角度越大，对应的执行端行程就越长，同时归位阶段的动作速度也会越快，需要根据实际的负载情况调整参数，避免归位速度过快带来的刚性冲击；如果需要适配更大的负载，可以在连杆与驱动销的接触位置加装耐磨衬套，降低长期运动带来的磨损，提升机构的使用寿命。这套机构的传动逻辑完全依靠几何轨迹实现动作，没有复杂的曲面加工要求，所有零件都可以采用冲压或者普通机加工工艺制作，加工成本低，零件一致性容易保证，非常适合大批量生产应用，在小型精密传动场景下，相比传统的弹簧复位曲柄滑块机构，可靠性更高，维护成本更低，不会出现弹簧失效导致的机构故障，能有效提升终端产品的整体使用寿命。
