六叶式低速风力涡轮发电装置结构设计

在分布式离网供电场景中，常规高速风力机往往面临低风速区间启动困难、湍流适应性差的问题，尤其是在城郊楼宇间隙、丘陵近地面、牧区定居点这类年均风速不高、风向波动频繁的区域，额定风速较高的三叶高速风机年有效发电时长往往达不到设计预期。这款六叶低速风力涡轮的结构设计，正是针对这类低风速应用场景做的定向优化，从风轮构型到整机布局都围绕低风速启动、湍流工况稳定运行的核心需求展开。

从功能实现逻辑来看，该装置核心是通过大实度风轮捕获低流速空气动能，直接驱动内置的永磁发电单元输出电能，不需要额外配置增速齿轮箱，减少了传动环节的机械损耗，也降低了后期运维的复杂度。风轮采用六叶对称布局，相比常规三叶风轮，相同扫风面积下的实度提升明显，在风速仅2-3m/s的工况下就能产生足够启动力矩，带动转子切割磁感线发电，适配年均风速3-6m/s的低风速资源区使用，既可以作为独立户用供电单元给偏远散户的照明、小型通讯设备供电，也可以多机组阵列为野外监测站点、林区卡口设备提供持续电力，还能和光伏板组成风光互补供电系统，弥补阴天、夜间光伏出力不足的缺口。

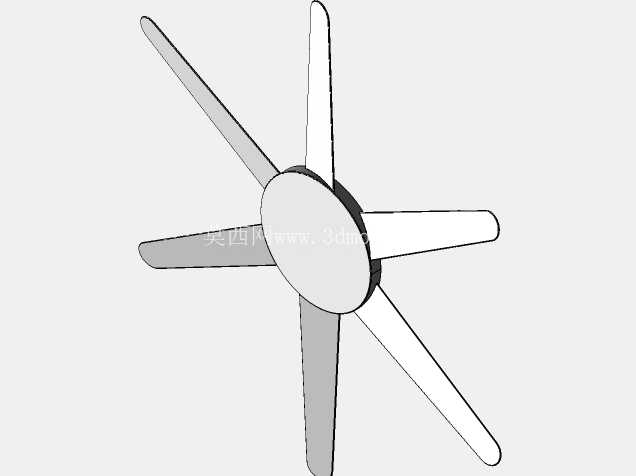

设计过程中首先围绕低风速下的力矩输出特性做了构型迭代，最初的方案采用五叶布局，仿真后发现叶根区域的气流分离现象明显，在侧向来风时会产生周期性的力矩波动，长期运行会加剧主轴轴承的磨损，后来调整为六叶等夹角布局，每片叶片的安装角沿展向做了非线性扭转，叶尖段安装角更小，降低叶尖区域的气流攻角，减少叶尖涡带来的能量损失，叶根段安装角适当加大，提升近轮毂区域的风能捕获效率，让整个风轮在不同风速下的受力更均匀。叶片采用翼型与平板翼型结合的过渡构型，靠近叶根的区域厚度更大，保证结构强度能应对突发阵风的冲击，叶尖段做了削薄处理，降低转动惯量，进一步提升低风速下的响应速度。

整机的安装边界也做了适配性考量，风轮的扫风直径控制在适合户用安装的区间，轮毂中心的安装高度不需要像大型风机那样达到数十米，在距离地面6-10米的高度就能获得稳定的来流，安装支架采用常规的无缝钢管焊接结构即可，不需要定制特殊的塔架，降低现场安装的施工难度。轮毂采用分体式夹装结构，每片叶片的根部都通过定位止口和轮毂主体连接，螺栓锁紧的力矩有明确的设计值，既保证连接强度，也方便后期单独更换受损的叶片，不需要整体拆卸风轮。机舱部分的外形做了流线型修型，减少风轮后方的尾流干扰，同时机舱和支架的连接部位配置了被动对风结构，不需要额外的偏航驱动装置，在风向变化时能依靠尾流的作用力自动调整迎风角度，简化了整机的结构组成。

在流体仿真验证阶段，针对不同来流风速、不同侧风角度的工况做了多轮计算，重点优化了叶片表面的压力分布，避免在额定风速下出现局部层流分离导致的力矩下降，同时验证了六叶布局下的尾流速度分布，确保多机组阵列安装时，机组之间的预留间距不需要过大，提升场地的空间利用率。结构强度校核环节，针对叶片根部的弯曲应力、主轴的扭转强度、连接螺栓的剪切强度都做了对应工况的计算，能应对12级以下阵风的冲击，满足户外长期使用的可靠性要求。

和常规高速风力机相比，这款低速涡轮的转动线速度更低，运行过程中的气动噪声更小，安装在居民区周边也不会产生明显的噪音干扰，同时叶片的转速低，对鸟类等低空活动的生物影响也更小，更适合靠近人居场景的分布式供电项目使用。整机没有复杂的传动部件，日常维护只需要定期检查连接螺栓的紧固情况、清理叶片表面的积灰即可，运维门槛很低，适合没有专业运维团队的偏远区域使用。
