电脑水冷系统大尺寸软管输入帽结构件

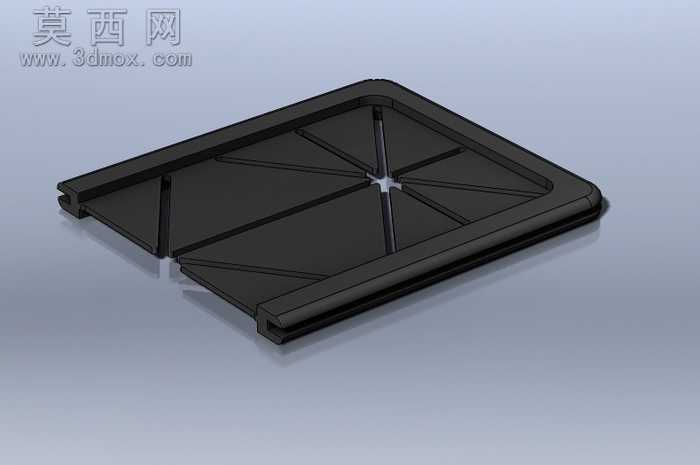

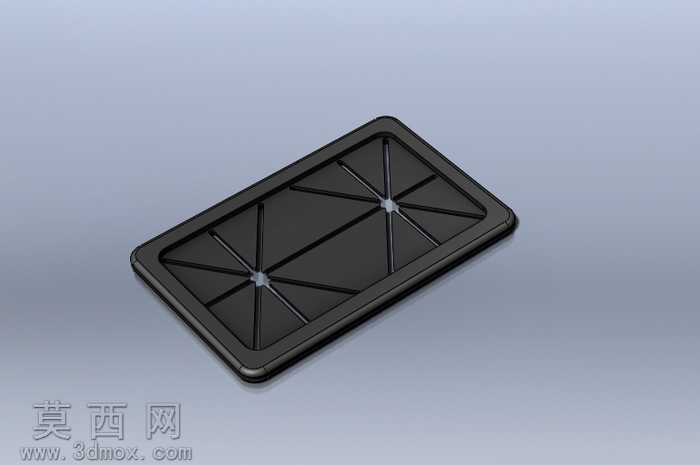

该三维模型为电脑水冷散热系统配套的大尺寸软管输入帽结构件，整体采用三维参数化建模方式完成，建模过程中优先保证结构尺寸的装配适配性，针对xPredator系列水冷底板的安装位做了精准的尺寸匹配，确保安装后可实现管路的稳定限位。模型整体为方形薄壳结构，外边缘做了圆角过渡处理，避免尖锐边角在安装过程中划伤水冷软管或是操作人员，壳体内部设计了米字形加强筋结构，筋条从中心十字管路交汇位向四个边角延伸，在不增加整体壁厚、控制零件重量的前提下，大幅提升了薄壳结构的抗形变能力，避免安装锁紧过程中壳体出现翘曲变形，保证管路对接位置的密封性。中心位置设计了十字形的软管穿入限位结构，可对多路水冷软管进行规整限位，避免管路在壳体内部出现弯折、挤压导致水流量受阻的问题，侧边设计了卡扣式装配结构，可直接卡入对应水冷底板的安装槽位，无需额外螺丝固定即可实现快速装配，降低安装操作的复杂度。材质方面模拟了常用的改性ABS工程塑料材质，渲染时调整了哑光黑的材质参数，还原了塑料件表面细微的磨砂质感，同时对加强筋的棱边、装配卡扣的卡位做了细节倒角处理，避免建模过程中出现应力集中的尖锐结构，符合注塑零件的生产工艺要求。设计过程中充分考虑了水冷管路的排布需求，内部预留了充足的管路走线空间，可适配大直径的水冷软管穿入，同时壳体的密封边做了微凸的止口设计，安装后可与底板紧密贴合，避免灰尘或是冷凝水进入水冷安装腔内部，提升整体结构的防护性能。建模时对所有装配配合面做了公差预留，确保实际生产出的零件可顺利完成装配，不会出现卡滞或是装配间隙过大的问题，整体结构简洁实用，在满足功能需求的前提下尽可能简化了零件结构，降低注塑生产的模具复杂度，减少生产制造成本。
