汽车用合成酚醛橡胶弯通管路结构设计

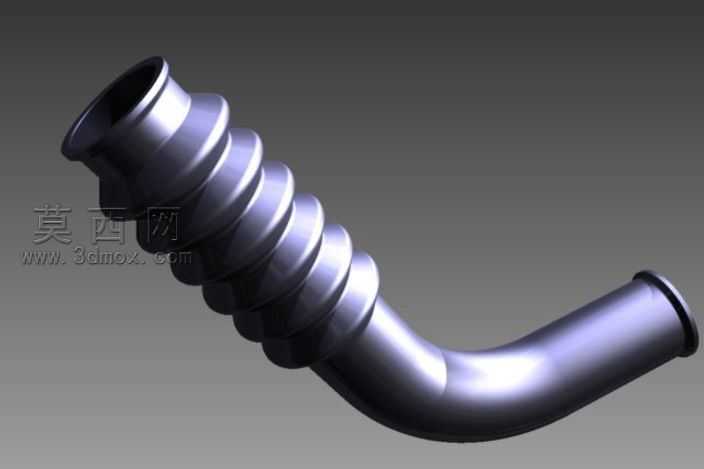

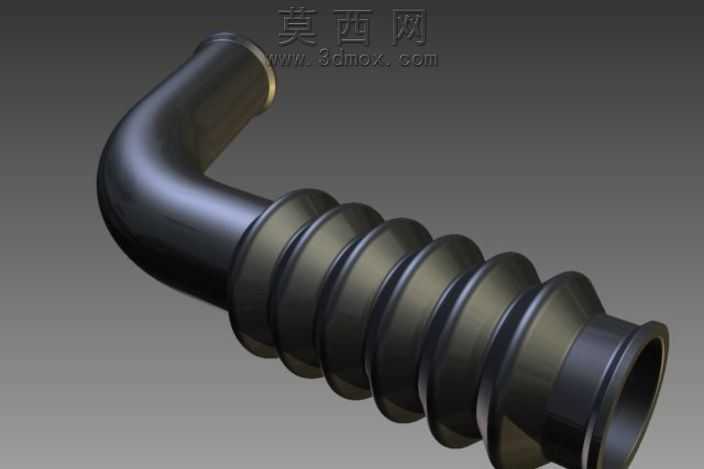

本作品为汽车管路系统所用的合成酚醛橡胶弯通波纹管三维模型，建模阶段采用参数化设计思路，首先基于汽车管路的安装空间、连接端口尺寸、弯折角度需求绘制二维草绘轮廓，确定管路的整体走向：一端为适配硬管对接的光滑直插端口，另一端为同规格的对接端口，中间段根据管路的伸缩补偿、减震缓冲需求设计等距环形波纹结构，弯折段采用大曲率圆弧过渡，避免橡胶材质弯折时出现应力集中导致开裂。建模过程中先通过扫掠命令生成管路的基础实体，再通过环形阵列、布尔运算生成波纹段的凹凸结构，对端口位置做加厚处理，模拟实际橡胶管端口的加强箍结构，提升端口与对接部件的连接密封性与结构强度。材质渲染阶段，针对合成酚醛橡胶的材质特性，调整材质球的漫反射颜色为深炭黑色，添加细微的橡胶颗粒质感纹理，设置适中的粗糙度参数还原橡胶材质的半哑光表面特性，同时在波纹的凹陷处添加微弱的阴影效果，突出波纹管的层次结构，弯折段的光影过渡自然，还原橡胶材质弯折后的表面光影变化。结构设计上，波纹段的波峰波谷尺寸经过合理计算，既保证管路具备足够的轴向伸缩量与径向弯折余量，能够抵消汽车运行过程中发动机震动、车身形变带来的管路位移，避免管路拉扯断裂，又保证管壁厚度均匀，符合橡胶注塑成型的工艺要求，不会出现壁厚不均导致的成型缺陷。两端的光滑直段长度经过适配设计，能够匹配标准的管路卡箍安装尺寸，安装后卡箍可完全贴合光滑管段外壁，保证管路连接后的密封性能，避免输送介质泄漏。整体模型的尺寸精度控制在合理公差范围内，所有结构均符合汽车橡胶管路的实际生产工艺要求，可用于汽车管路系统的装配干涉检查、管路布局仿真、产品展示等场景，建模过程中对结构的工艺性做了充分考量，避免出现无法开模成型的不合理结构，还原了合成酚醛橡胶管路的真实结构特性与材质表现。
