地铁输电支撑桁架塔结构三维设计

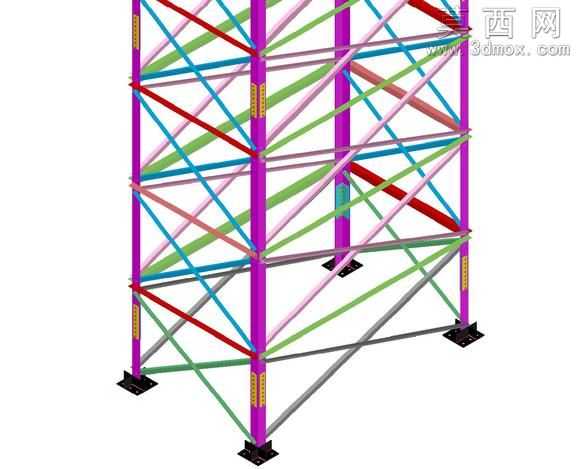

本模型为地铁配套输电支撑桁架塔结构，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循钢结构桁架的受力逻辑进行构件排布，确保每一处杆件的连接关系都符合实际工程的装配要求。模型主体以三根竖向格构柱作为核心承重构件，柱脚设置带螺栓孔的方形锚固底板，可实现与下部混凝土基础的可靠固定，柱身沿高度方向等距分布连接节点板，为各类斜向、横向支撑杆件提供精准的安装定位。横向支撑采用分层环形布置的水平杆件，将三根竖向柱连接为整体框架，有效约束柱身的侧向变形，提升结构整体的抗侧刚度；斜向支撑则按照空间桁架的受力特点，采用多色区分的不同规格杆件交叉布置，分别承担不同方向的拉力与压力，杆件之间通过节点处的连接板实现刚性连接，还原了实际钢结构焊接或螺栓连接的构造细节。材质设置上，竖向主柱赋予醒目的紫色金属漆材质，不同方向的斜撑分别赋予红、蓝、绿、灰等差异化的金属材质，既清晰区分了不同功能的杆件类型，也通过金属材质的反光、粗糙度参数调整，还原了钢结构构件的真实质感，搭配浅灰色地面与简洁的展示背景，让整体结构的层级关系一目了然。设计过程中优先考虑结构的传力路径合理性，从柱脚锚固到柱身承载，再到水平、斜向支撑的力的分散传递，每一处构件的尺寸、角度都经过反复调整，避免出现受力薄弱点，同时兼顾了模型的展示效果，通过色彩区分让非专业观者也能快速理清桁架结构的组成逻辑，整体模型构件完整无缺失，连接关系清晰，可用于钢结构桁架的结构原理展示、地铁配套供电设施的方案演示，也可作为相关工程设计的参考样例，帮助设计者快速理解格构式桁架塔的构造特点与排布逻辑。
