单层小学教学楼建筑平立剖设计方案

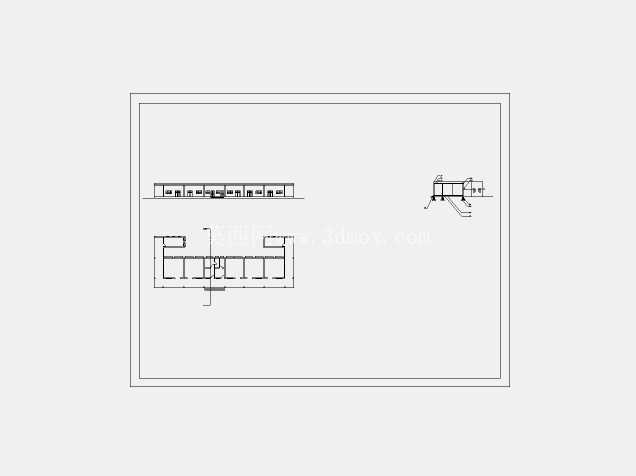

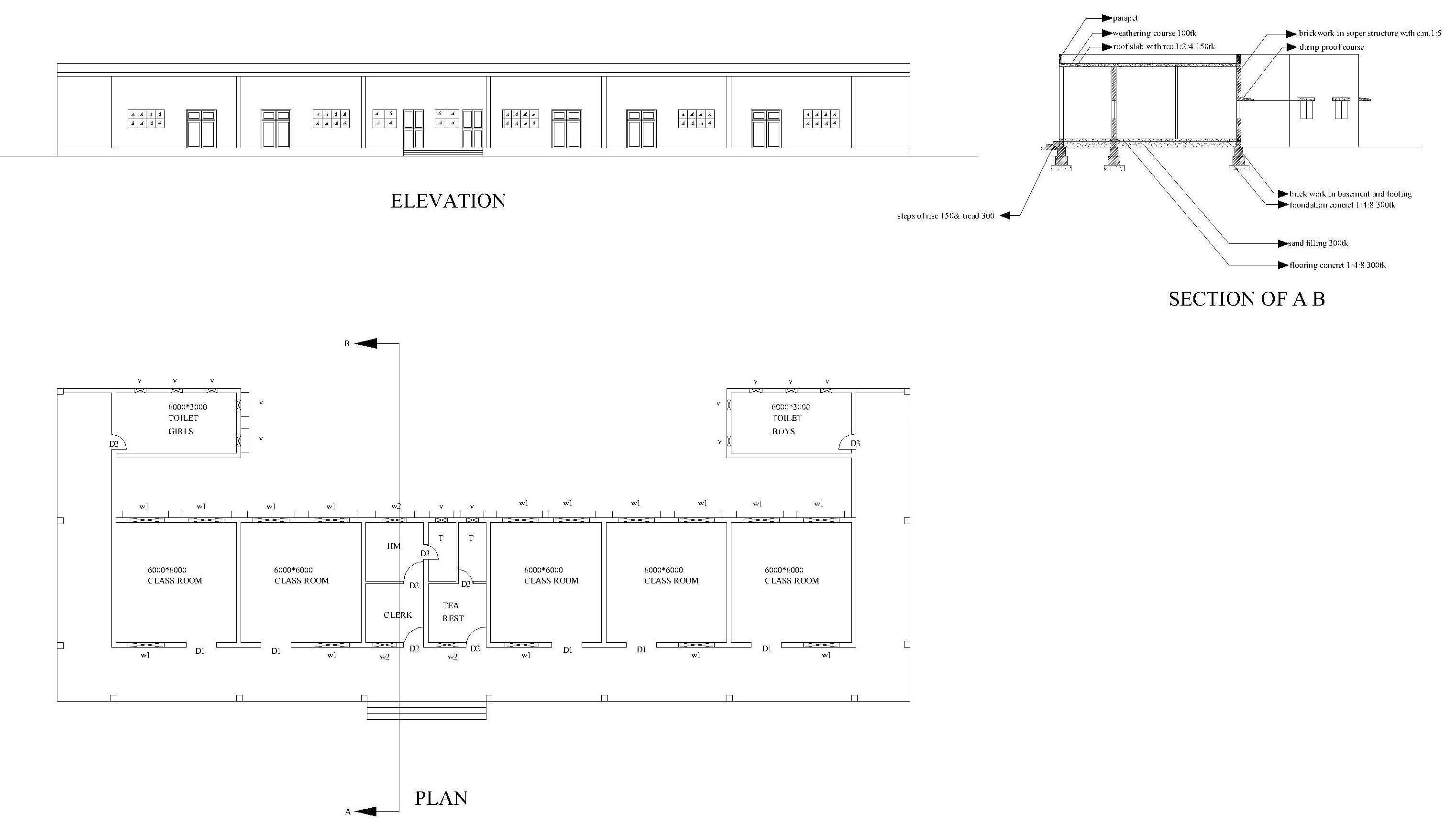

　　这套单层小学教学楼的平立剖设计图纸，面向乡村小规模教学点、社区临时教学配套、老旧校区临时周转校舍等实际应用场景，完全贴合基层教育场所的建设需求，没有冗余的造型设计，所有结构节点都围绕快速施工、低成本运维、安全实用三个核心目标展开。从平面布局来看，整栋建筑沿横向一字排布，六间标准教室沿外廊依次排列，每间教室的面宽与进深都按照常规小学班级的使用需求划定，教室内预留了黑板安装位、讲台摆放区与学生课桌椅排布空间，外廊宽度满足课间学生通行、紧急疏散的硬性要求，建筑主入口设置在平面中部位置，直接连通外廊，避免人流交叉，两端设置的次入口兼顾后勤通行与消防疏散要求，所有门洞的宽度、位置都符合中小学校建筑设计的疏散规范，不会出现通行瓶颈。

　　立面设计上采用平直的单坡或双坡屋面形式，外窗均匀排布在每间教室的外侧墙面，窗洞尺寸兼顾自然采光需求与墙体结构强度，窗台高度符合小学场所的安全防护要求，立面没有多余的装饰构件，外墙采用常规的抹灰饰面即可满足使用需求，极大降低了施工难度与后期维护成本。剖面设计清晰标注了基础埋深、墙体高度、屋面坡度、门窗洞口标高、室内外高差等关键安装边界参数，基础采用常规的条形基础形式，适配大部分非软土区域的地质条件，不需要额外的复杂地基处理，墙体采用常规砌体结构即可实现，屋面的排水坡度、挑檐长度都经过合理计算，能够满足常规降雨区域的排水需求，避免雨水冲刷墙面。

　　设计过程中优先考虑施工的便捷性，所有墙体的排布都对齐模数，门窗洞口尺寸采用常规民用建筑的通用规格，施工时不需要定制特殊尺寸的构件，能够有效缩短施工周期，适合在工期紧张、施工条件有限的区域落地。从结构安全角度来看，平面布局中墙体的布置均匀，没有出现大跨度无支撑的空间，结构受力传递路径清晰，屋面荷载通过墙体均匀传递到条形基础，不会出现局部应力集中的问题，外廊的挑出长度经过核算，搭配常规的挑梁结构即可满足承重要求，日常学生通行、课间活动的荷载都在安全范围内。

　　图纸中还标注了各个房间的功能分区，除了标准教室之外，预留的小空间可作为教师办公室、器材存放室使用，不需要额外调整结构即可满足小规模学校的全部功能需求，室内地面标高高于室外地面，避免雨季雨水倒灌进入室内，外廊的地面设置微小坡度，能够快速排走廊面积水，防止雨天路滑。对于三维建模从业者来说，这套图纸的尺寸标注完整，平立剖对应关系清晰，没有出现尺寸矛盾、节点缺失的问题，在建模过程中可以直接提取平面的墙体轮廓、门窗位置，结合立面与剖面的标高参数快速搭建三维模型，不需要额外猜测节点构造，能够直接用于建筑可视化展示、施工模拟、工程量统计等工作，也可以作为同类小型公共建筑设计的参考模板，调整房间数量、尺寸即可快速衍生出不同规模的校舍设计方案。在实际施工落地过程中，这套设计的材料获取难度低，钢筋、水泥、砌体、门窗都是常规建材，在乡镇一级的建材市场即可配齐，不需要特殊的定制构件，施工队不需要掌握复杂的施工工艺，按照常规民用建筑的施工流程即可完成建设，能够有效控制整体建设成本，非常适合预算有限的基层教学场所建设项目。
