扭曲叶片式流体叶轮三维结构设计

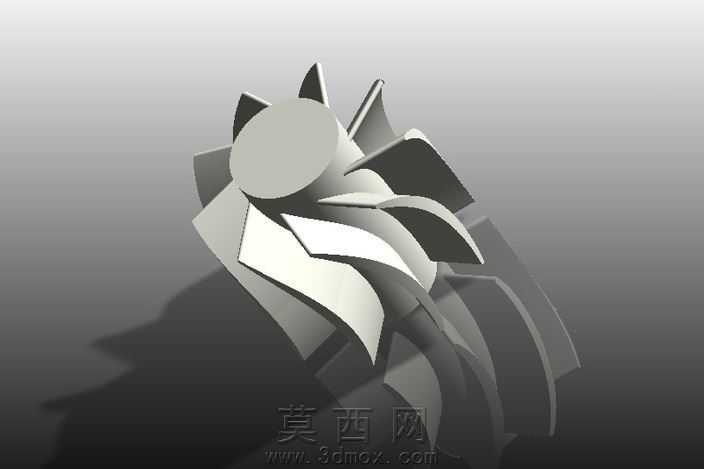

本作品为扭曲叶片式流体叶轮的三维建模设计成果，建模过程依托主流三维CAD软件完成，整体采用参数化建模思路搭建，确保后续可根据工况参数快速调整叶片数量、扭转角度、轮毂直径等核心尺寸。建模初期先完成回转体轮毂的基础特征创建，以轮毂中心轴线为全局基准，绘制单叶片的截面轮廓草图，通过投影、放样、扭曲扫掠等复合特征操作生成单叶片实体，再通过圆周阵列命令完成全部叶片的均匀排布，阵列过程严格保证叶片间的角度公差，避免后续流体仿真中出现流道不对称的问题。材质渲染阶段，针对金属加工叶轮的实际应用场景，为模型赋予哑光银灰色金属材质，添加细微的磨砂纹理模拟实际铣削加工的表面质感，调整场景光照角度，突出叶片扭曲曲面的光影过渡效果，清晰展现叶片从轮毂根部到轮缘处的厚度渐变、角度扭转的结构特征，轮毂端面添加轻微的倒角处理，还原真实零件的加工工艺细节。结构设计上，叶片采用空间扭曲曲面构型，能够在旋转过程中对流体介质形成连续的导向作用，相比直叶片结构可有效降低流体冲击损失，提升能量转换效率，轮毂与叶片的衔接处做了平滑过渡处理，避免应力集中问题，整体结构完全符合流体输送类叶轮的工程设计规范，可用于后续的流体动力学仿真、结构强度校核、加工工艺规划等工程环节，建模过程中所有特征均保留完整的参数化历史记录，方便设计迭代时快速修改调整，渲染输出的效果图能够清晰展现叶轮的整体构型与曲面细节，直观呈现设计方案的结构特点。
