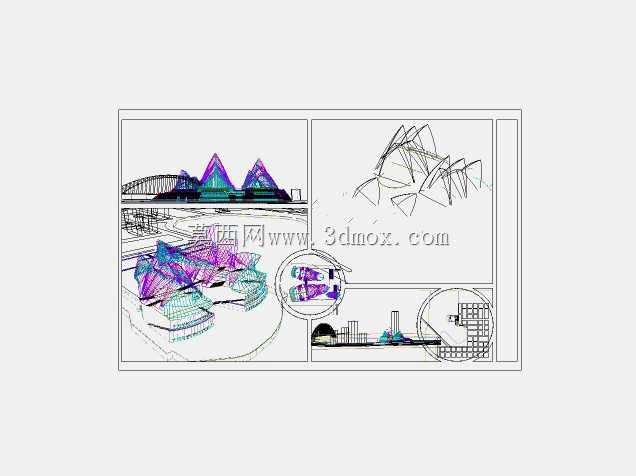

悉尼歌剧院建筑结构三维数字建模作品

在建筑三维数字化建模领域，悉尼歌剧院这类地标性公共建筑的结构还原，一直是检验建模人员空间解构能力与曲面造型功底的典型项目。不同于常规工业设备的规则几何特征建模，该类建筑的壳体屋面系统没有标准的平面或回转曲面特征，所有壳片均为预制混凝土拼接的球面切片结构，建模过程中需要先拆解原始建筑的几何生成逻辑——整个屋面的所有壳面曲率均来自同一个半径75米的假想球体，这一核心几何逻辑是保证各壳片拼接严丝合缝的关键，若建模时忽略这一底层逻辑，单独绘制每个壳片的曲面，最终会出现拼接缝隙、曲率不连续的问题，无法用于后续的建筑可视化、结构受力验算或者文创衍生品开发场景。

从实际应用场景来看，这类建筑三维模型可覆盖多个领域的使用需求：在建筑教学领域，可作为大跨度空间结构、薄壳结构的教学演示载体，帮助学生理解非规则曲面建筑的受力传递路径——悉尼歌剧院的屋面荷载并非直接垂直传递至下部结构，而是通过壳片的弧形曲面将荷载分散至两侧的混凝土肋墙，再传导至基础承台，建模时需要准确还原肋墙的分布位置与截面尺寸，才能匹配真实的受力传递逻辑；在文旅文创领域，该模型可用于微缩景观制作、AR导览内容开发、数字孪生场馆搭建，这就要求模型不仅要还原外部视觉特征，还要兼顾内部主要空间的结构边界，比如主音乐厅、歌剧厅的层高与屋面壳片的对应关系，前厅公共区域的柱网分布，避免出现外部造型准确但内部结构错位的问题。

建模过程中的尺寸把控需要兼顾宏观与微观两个层面：宏观层面要匹配建筑整体的长宽高边界，该建筑整体南北长约183米，东西最宽处约118米，最高壳顶距地面约67米，建模时需要先搭建整体的尺寸定位框架，将入口大台阶、两侧裙楼、后部辅助用房的位置与主体壳片结构做坐标对齐，避免出现整体比例失调；微观层面要还原壳片表面的瓷砖分格逻辑，真实建筑的壳片表面覆盖了超过100万块瑞典制造的白色与奶油色瓷砖，瓷砖分格顺着壳片的曲率方向排布，建模时不需要逐块制作瓷砖实体，但需要通过纹理映射或者曲面UV拆分的方式还原分格走向，保证渲染输出时的视觉真实感。

从设计思路的还原角度，不能只做表面的外形复刻，还要理解该建筑当年的设计迭代逻辑：最初的方案是自由形态的壳体，因施工难度过大无法落地，后续历经多年迭代才确定为统一球面切片的结构方案，建模时可以通过分层建模的方式保留这一逻辑，将壳片结构、下部支撑结构、内部功能空间、外部场地景观分图层管理，方便不同使用场景下的模型调用——比如做结构分析时可以隐藏外部装饰层，直接调用肋墙与壳片的实体模型做网格划分；做可视化渲染时可以调用装饰层与场地模型，搭配周边海港环境做场景搭建。

针对不同的使用需求，模型的细节深度也需要做对应调整：用于3D打印微缩模型时，需要将壳片的厚度做等比例缩放，避免出现打印壁厚不足的问题，同时要将底部的基座结构做平整化处理，保证打印完成后可以平稳放置；用于数字孪生场景时，需要在模型中预留构件属性挂载接口，可对应录入每个壳片的施工年份、维护记录、材料参数等信息，匹配建筑全生命周期管理的需求；用于影视动画场景制作时，需要优化模型的面数，将远景视角下不可见的内部结构做精简处理，保证实时渲染的流畅度。

在曲面建模的实操环节，需要注意壳片边缘的收口处理，真实建筑的壳片边缘并非锋利的直角，而是有一定厚度的混凝土封边，同时搭配玻璃幕墙的采光带，建模时需要区分混凝土壳面与玻璃采光带的材质边界，玻璃部分的曲面要与相邻壳片的曲率保持连续，避免出现光影断层。下部的基座部分采用的是花岗岩贴面的实体结构，与上部轻盈的壳片形成视觉对比，建模时要准确还原基座的退台关系与大台阶的踏步尺寸，大台阶的宽度与高度符合公共建筑的疏散要求，每级踏步的高度约15厘米，宽度约35厘米，这些细节尺寸的准确还原，能让模型在近景视角下更具真实感，不会出现比例失真的违和感。
