适用于数控切割加工的便携折叠烧烤炉结构

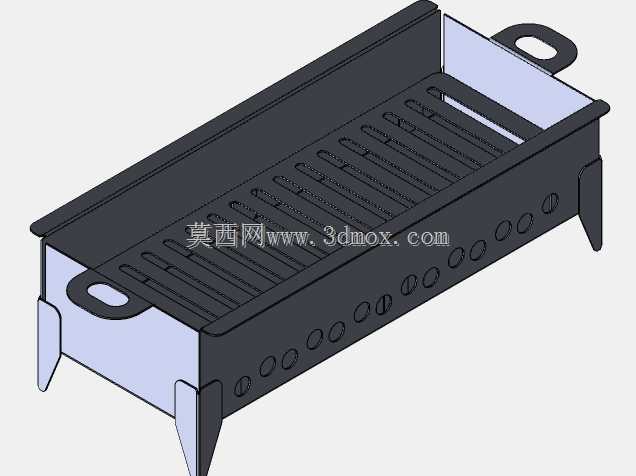

这款烧烤炉的整体结构完全围绕钣金下料后折弯装配的工艺逻辑设计，所有组成板材均为平面型材，无需额外的铸锻、焊接工序，仅通过数控等离子或者激光切割完成所有轮廓、孔位、槽位的加工后，依靠板材折弯形成的卡扣结构即可完成整体装配，非常适合小批量钣金加工场景快速投产。从实际应用场景来看，这类结构的烧烤炉主要面向户外露营、家庭庭院聚餐、流动摆摊烧烤等场景，整体装配完成后为敞口长槽型结构，槽体内部预留了炭灰承接空间，上方的烤网支撑位通过槽体两侧的折弯翻边形成承载结构，烤网本身的条形镂空槽在切割时直接一体成型在对应板材上，无需额外采购配套烤网配件，减少了后续装配的零件数量。

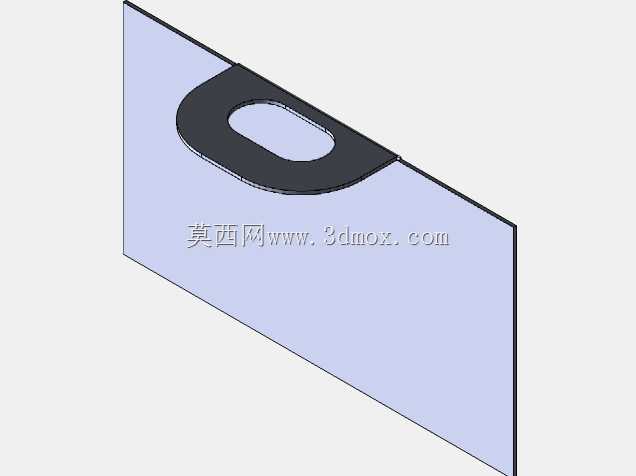

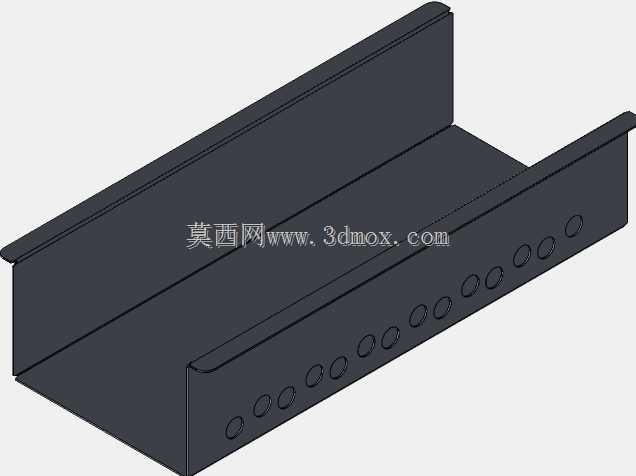

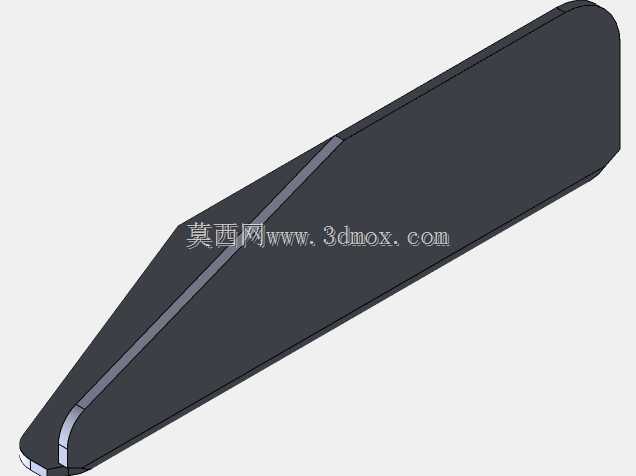

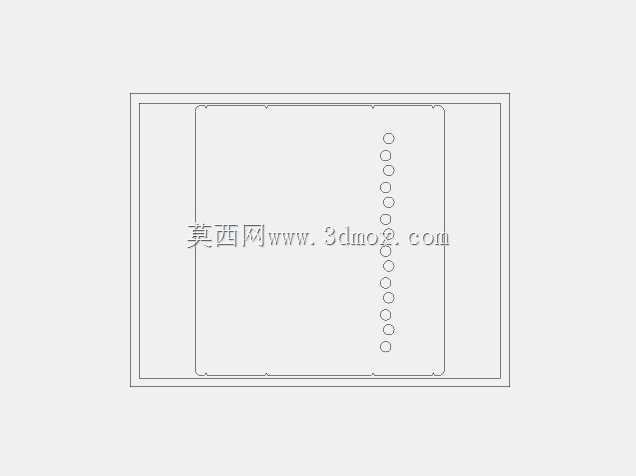

从功能特性上看，槽体两侧的端板上设计了带挂孔的提手结构，提手与端板为一体切割折弯成型，没有额外的连接件，既可以在使用时作为搬移的受力点，也可以在闲置收纳时作为挂放的固定位；槽体侧壁均匀排布的圆形通风孔，在切割时直接加工完成，孔位的排布高度刚好位于炭层放置区间的侧方，能够在炭火燃烧时形成自然的侧向进风，无需额外加装鼓风结构就能保证炭火的供氧充足，同时孔位的直径经过匹配设计，不会让炭块从孔位漏出，也能避免进风量过大导致炭火过快燃烧。槽体底部的支撑脚同样由板材一体折弯形成，四个支撑脚向外倾斜展开，形成稳定的支撑跨度，支撑脚的折弯角度经过校核，放置在不太平整的户外地面时也能保持整体结构的稳定，不会出现侧翻的情况，同时支撑脚的高度预留了足够的底部通风空间，避免烧烤炉底部直接接触桌面或者地面，防止高温烫坏接触的表面。

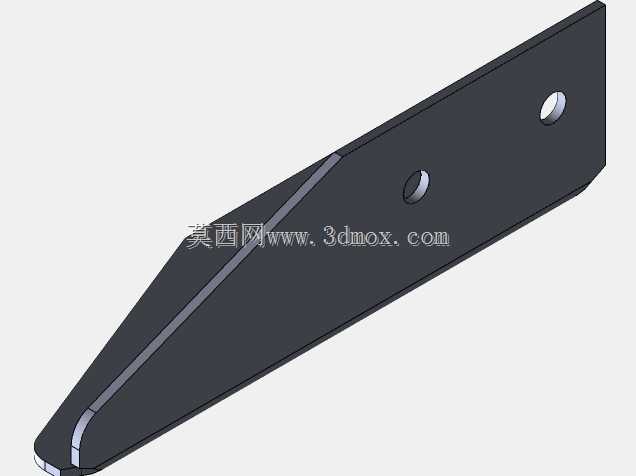

设计思路上，整个结构完全规避了复杂的曲面造型，所有的折弯线均为直线，折弯角度统一为90度或者固定的倾斜角度，普通的数控折弯机即可完成所有折弯工序，不需要定制特殊的折弯模具；所有板材的拼接位置都设计了对应的定位卡扣槽，装配时只需要将对应板材的卡扣对准槽位卡入即可，不需要螺丝、铆钉等额外的紧固件，用户收到切割好的板材套件后，不需要专业工具就能徒手完成装配，闲置时可以直接拆解成平板状态，收纳厚度仅为所有板材的厚度之和，极大降低了仓储和运输的空间占用。从安装边界尺寸来看，整体装配完成后的长度适配常规的户外聚餐使用需求，宽度刚好可以容纳常规尺寸的炭块排布，高度符合人站立或者坐姿烧烤时的操作高度，不会因为炉体过矮导致操作时弯腰幅度过大；所有板材的下料轮廓都经过排样优化，在标准尺寸的金属板材上可以最大化排布零件，减少边角料的浪费，降低原材料成本。

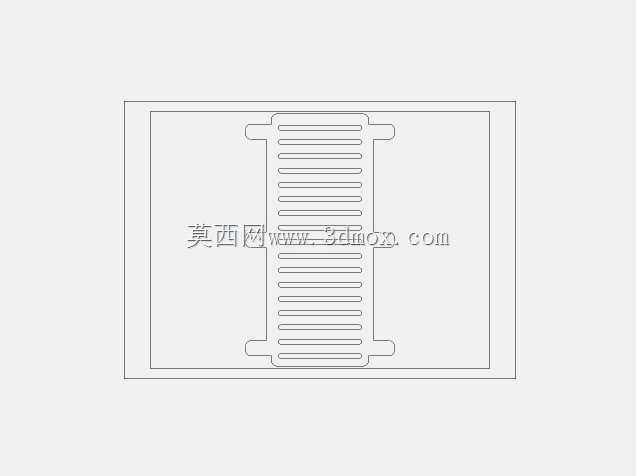

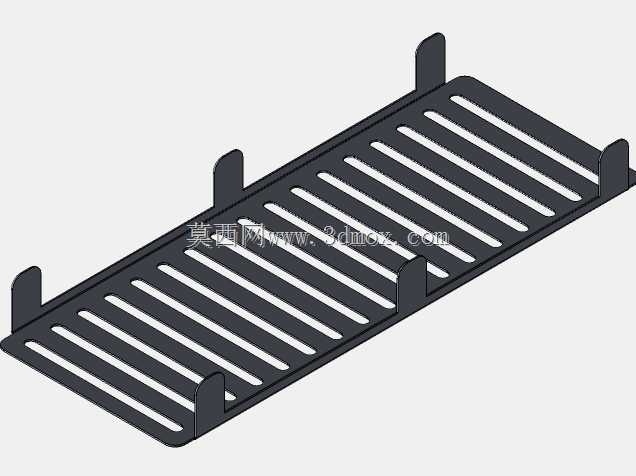

在细节结构上，烤网区域的条形槽宽度经过匹配，既可以保证炭火的热量向上传递，也能避免较小的食物从槽缝掉落；槽体两端的挡风板高度略高于炭层高度，能够在户外有风的环境下减少侧向风对炭火的影响，避免炭火被风吹散或者热量快速流失；所有板材的棱角位置都设计了小半径的圆角过渡，在切割时直接加工成型，避免装配和使用过程中锋利的板材边角划伤使用者，同时圆角过渡也能减少折弯时的应力集中，提升板材折弯位置的结构强度，避免反复拆装过程中折弯位置出现开裂。整个结构没有多余的装饰性设计，所有的结构特征都服务于实际使用功能和加工工艺需求，对于钣金加工从业者来说，只需要导入对应的切割文件即可完成下料，不需要额外进行结构调整，非常适合作为数控切割加工的入门练手项目，也适合作为小批量生产的民用五金产品快速推向市场。
