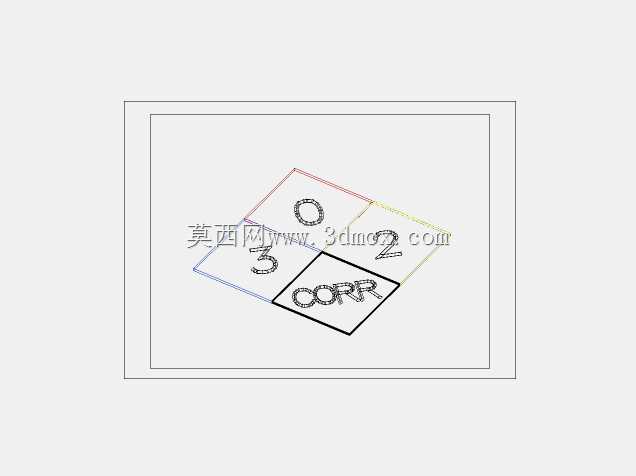

NFPA危害识别菱形标识三维结构设计

在化工园区、仓储物流、电力运维、工业制造现场的日常安全管理环节，作业人员快速识别物料危害属性是应急处置、日常巡检、风险管控的核心前提，这套NFPA危害识别菱形标识的三维结构，正是为现场安全标识布设、安全培训教具开发、虚拟仿真场景搭建提供精准的可视化结构参考。从实际应用场景来看，这类标识常被安装在危化品储罐外壁、仓储货架端面、电力设备舱门、生产车间物料存放区的醒目位置，要求在不同光照条件、不同观察角度下都能被快速识别，因此建模过程中首先对标识的菱形外轮廓做了边界约束，整体采用正菱形旋转45度的结构布局，四个分区的边界线做了0.8mm的凸起结构处理，避免长期户外使用后漆面脱落导致分区模糊，外框整体预留了20mm的安装折边，可适配铆钉固定、强力胶粘贴、磁吸附着三种常见的现场安装方式，不会因为安装结构的突兀影响标识本身的识别效率。

从功能特性来看，四个颜色分区对应不同的危害维度，红色区域对应火灾危害等级、蓝色区域对应健康危害等级、黄色区域对应反应活性等级、白色区域对应特殊危害标识，建模时对每个色块的表面做了差异化的材质属性设置，红色块采用高反光的亮面烤漆材质，在应急照明的弱光环境下也能形成明显的反光提示，蓝色块采用半哑光的工程塑料质感，匹配工业现场常用的工程级反光膜材质特性，黄色块采用荧光质感的漫反射材质，在日常自然光环境下具备更高的视觉辨识度，白色块预留了自定义标识的平面区域，可根据现场实际物料属性补充对应特殊危害符号。设计过程中没有采用简单的平面贴图方式完成模型搭建，而是对每个分区的色块做了0.3mm的厚度差处理，不同色块之间预留0.1mm的装配间隙，完全匹配实体标识生产过程中的丝网印刷、分块拼接工艺要求，可直接对接标识生产厂家的结构开模需求，不需要二次调整结构尺寸。

考虑到现场安装的实际边界约束，模型整体的对角线长度设置为常规工业标识通用的300mm尺寸，厚度控制在2mm，既满足远距离识别的尺寸要求，也不会因为标识过厚突出安装面过多，导致巡检过程中被剐蹭脱落。针对电力行业尤其是变压器周边的危化品存放区域（如绝缘油存放点、消防器材布设点）的使用需求，模型特意优化了标识的边角结构，所有锐角位置做了R3mm的圆角处理，避免安装和维护过程中锐角划伤作业人员，同时标识背面预留了标准的标签卡槽结构，可插入对应的物料危害等级数字卡片，不需要重新制作整体标识就能根据物料存储变化调整等级参数，适配现场动态变化的风险管控需求。在虚拟仿真场景的应用中，模型的面数做了合理优化，每个色块的UV边界做了对齐处理，可直接导入安全培训虚拟仿真系统，替换不同的等级数字、特殊标识符号就能快速生成不同危害等级的标识模型，不需要重复建模，大幅提升安全仿真场景的搭建效率。从结构设计的合理性角度出发，模型完全遵循NFPA704标准的分区比例要求，四个三角形分区的面积完全一致，外框线条宽度统一为10mm，不会因为比例失调导致作业人员识别时出现视觉偏差，每个色块的色彩参数严格匹配标准规定的安全色数值，避免因为色彩偏差传递错误的危害信息。
