可任意角度调节的机床工具副装置

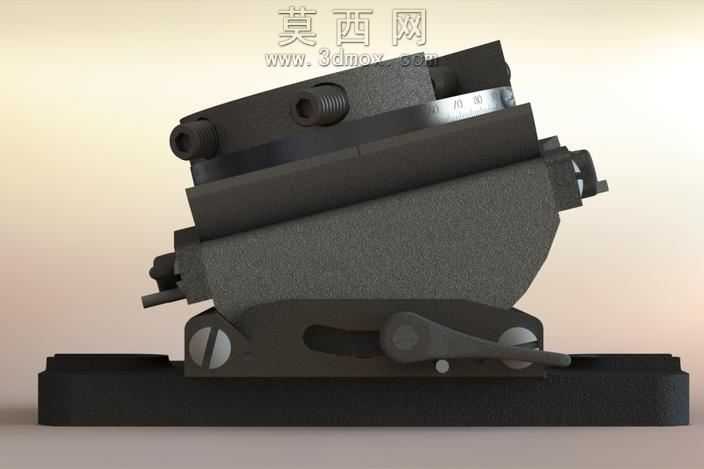

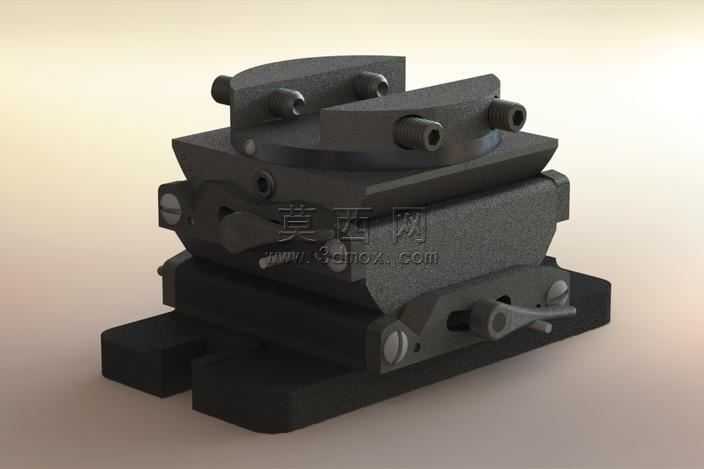

本作品为可任意角度调节的机床工具副三维建模作品，建模过程严格遵循机械加工工装的实际尺寸比例与功能逻辑，首先通过基准面定位搭建底部安装基座，基座采用燕尾槽式安装结构设计，可适配常规机床工作台的T型槽安装需求，建模时精准还原了基座底部的定位凸台与锁紧拨杆的装配关系，确保各部件的运动干涉校验完全符合实际使用场景。中层结构为双轴角度调节模块，采用交叉弧形导轨配合紧定螺钉锁紧的结构，建模时对弧形导轨的配合面做了公差预留的细节处理，上层为工具装夹平台，设置了多组对称布置的内六角锁紧螺钉孔位，可适配不同规格的加工工具装夹需求。材质渲染阶段，整体采用发黑处理的合金结构钢材质表现，通过调整材质的粗糙度、金属度参数，还原工业工装表面哑光磨砂的金属质感，对锁紧螺钉、拨杆等活动部件做了边缘倒角的高光处理，突出零件的机加工细节特征，基座底部的安装接触面做了细微的纹理处理，模拟实际使用中产生的轻微磨损痕迹提升真实感。设计思路围绕机加工过程中特殊角度加工的装夹需求展开，区别于固定角度的工装，该工具副可通过两层弧形导轨的配合实现空间内任意角度的调整，锁紧机构采用侧面拨杆快锁配合螺钉紧固的双重锁紧方式，既保证角度调整的操作便捷性，又能在加工过程中提供足够的装夹刚性，避免加工震动导致角度偏移。建模过程中对所有活动部件做了运动仿真校验，确认角度调节范围内无结构干涉，各锁紧部件的行程完全满足锁紧需求，装夹平台的螺钉孔位采用标准化参数设计，可兼容常规机加工工具的装夹尺寸，整体结构紧凑，安装适配性强，可作为铣床、磨床等机加工设备的配套工装使用，有效解决特殊角度工件加工的装夹难题。
