工业传动系统滑轮支撑结构设计

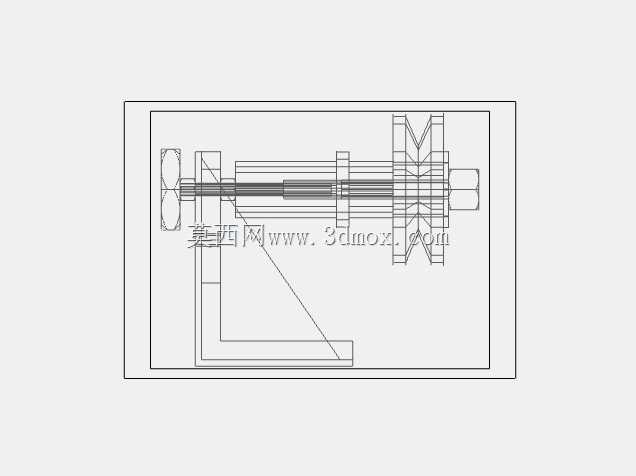

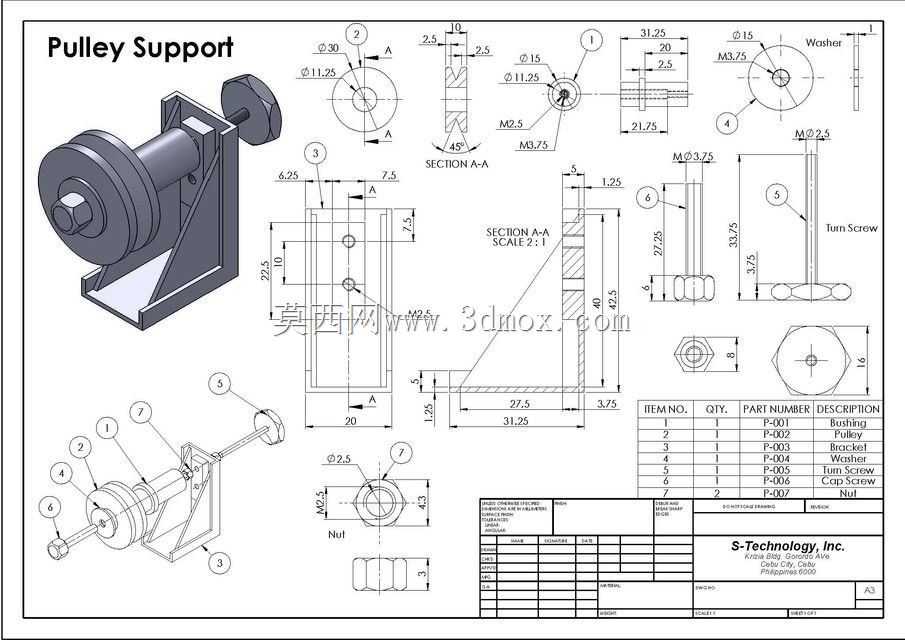

　　在各类带传动、缆索牵引类工业设备的传动链路中，滑轮支撑是承担载荷传递、运动导向的核心基础部件，其结构合理性直接决定整套传动机构的运行稳定性与服役寿命，常见于物料输送设备、小型起重装置、线缆收放机构以及需要柔性传动的自动化生产线工位中，承担着约束滑轮径向跳动、承载传动过程轴向与径向载荷、保证传动副啮合精度的作用。这套滑轮支撑结构采用L型立式安装基座作为核心承力主体，基座底部设置平整安装面，预留对应规格的螺栓过孔，可直接固定在设备的安装基准面或型材框架上，安装面的平面度公差控制在合理范围内，避免安装后基座出现形变导致滑轮轴系卡滞。

　　基座立板与底板之间设置三角加强筋结构，筋板厚度与立板厚度匹配，可有效承载滑轮工作时产生的倾覆力矩，避免长期受载后立板出现弯曲变形，保证轴系的同轴度始终处于设计允许区间。滑轮轴采用台阶轴结构设计，轴径根据额定承载载荷经过强度校核确定，轴端设置螺纹段配合防松垫圈与锁紧螺母，实现滑轮组件的轴向固定，轴身与基座立板的安装孔采用过渡配合，保证轴系安装后的定位精度，同时方便后期维护时的拆装作业。滑轮组件通过衬套与轴身配合，可绕轴灵活转动，衬套材质根据使用场景可选铜基合金或工程塑料，兼顾耐磨性能与转动顺滑度，避免金属直接接触产生的异常磨损与运行噪音。

　　整套结构的装配逻辑清晰，所有零件均采用标准化的紧固件连接，无特殊定制的异形连接件，在实际生产加工时，基座可采用板材焊接后去应力处理再机加工的工艺，也可采用铸造成型后精加工安装面与轴孔的工艺，适配不同批量的生产需求。从安装边界来看，基座的整体安装尺寸经过紧凑化设计，在保证结构强度的前提下尽可能压缩占用空间，底板的安装孔间距适配常规工业铝型材与钢板安装基准的孔位规范，不需要额外加工过渡连接板即可完成安装固定；滑轮的外伸尺寸经过核算，保证传动带或缆索在运行过程中不会与基座立板产生干涉，同时预留了足够的安全间隙，避免运行过程中因部件窜动出现摩擦卡滞。

　　在设计过程中，所有配合面的公差选取均遵循机械设计手册的相关规范，轴孔配合采用基孔制公差带，安装面的形位公差根据载荷特性设置合理的平面度与垂直度要求，保证装配后滑轮的端面跳动与径向跳动满足传动精度要求，避免出现带传动跑偏、缆索异常磨损的问题。结构中所有棱角位置均设置了合理的倒角与圆角，既可以消除加工过程中产生的应力集中，提升零件的疲劳强度，也能避免装配与维护过程中尖锐棱角造成的安全隐患。从实际使用场景出发，这套滑轮支撑可适配不同宽度的传动滑轮，只需要调整轴的长度与锁紧螺母的位置即可兼容多种规格的滑轮安装，具备一定的通用适配性，在设备改造与非标设计场景中可以快速选型适配，不需要重新设计整套支撑结构。整套结构的受力路径清晰，传动过程中产生的径向载荷通过滑轮传递到支撑轴，再通过轴与立板的配合面传递到L型基座，最终通过底部安装螺栓均匀分散到设备安装基准面上，加强筋的设置有效抵消了滑轮受载时对立板产生的弯矩，避免长期循环载荷下立板与底板的焊接位置出现疲劳开裂。在细节设计上，轴端的锁紧螺母采用标准六角螺母配合止动垫圈，可在设备长期运行产生振动的工况下避免螺母松脱，保证轴系的轴向定位可靠性；基座表面可根据使用环境做发黑、镀锌或喷漆处理，提升防锈耐腐蚀能力，适配潮湿、多粉尘等不同的工业作业环境。
