带V型定位槽的凸台类机械零件结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:865620
  • 带V型定位槽的凸台类机械零件结构设计
  • 带V型定位槽的凸台类机械零件结构设计
  • 带V型定位槽的凸台类机械零件结构设计

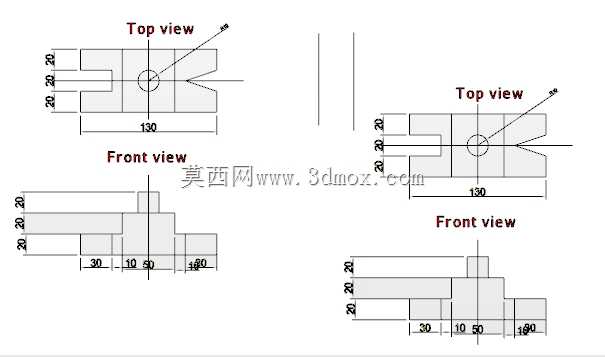

  在机械加工与工装夹具的实际应用场景里,这类带V型定位槽的凸台结构零件,常作为小型轴类、杆类工件装夹定位的基准座使用,适配小直径回转体零件的铣削、钻孔工序的定位装夹需求,能在不额外增加复杂夹紧机构的前提下,依靠V型面的自定心特性限制工件的径向自由度,配合端面的凸台结构完成轴向定位,大幅降低小型工装的装夹调试时间。从设计思路上看,整体采用对称式矩形基体布局,主体长度方向总尺寸为130mm,宽度方向三段等距20mm的分层结构,既保证了基体安装时的贴合面积,又通过分层凸台留出了夹紧件的避让空间,避免装夹时夹具与基体侧面发生干涉。

  主视方向的凸台高度采用阶梯式设计,中间段凸台高出基准面50mm,两侧凸台分别设置10mm、30mm、40mm的阶梯落差,中间凸台中心预留的通孔可作为定位销的安装孔,也可穿入夹紧螺栓实现工件的顶紧固定,孔位中心与V型槽的对称中心完全重合,保证定位基准与设计基准统一,减少装夹带来的定位误差。V型槽设置在基体长度方向的一端,槽口角度采用通用90度设计,适配直径范围在10-30mm的回转体工件,槽底与基体上表面的落差经过尺寸链校核,保证装夹后工件的中心高与中间凸台的通孔中心高一致,无需额外调整垫片即可完成同轴类工序的加工。

  安装边界方面,基体底部为全平面设计,可直接贴合在机床工作台的T型槽面上,通过两侧的压板即可完成固定,整体厚度方向的尺寸经过刚性校核,在承受150N的夹紧力时不会发生形变,满足常规铣钻加工的刚性要求。在实际车间使用场景中,这类零件常搭配快换压板使用,作为小型组合夹具的基础定位单元,不需要针对每一种小直径轴类零件单独制作定位工装,仅需更换不同孔径的定位销即可适配不同规格的工件,大幅降低多品种小批量加工的工装制作成本。结构设计上特意将所有棱边做了0.5mm的倒角处理,避免操作人员安装时被锐边划伤,同时也去除了机加工产生的毛刺,保证安装面的贴合精度。

  三视图的尺寸标注全部采用基准统一原则,以基体的左侧面和底面为主要设计基准,所有长度、高度方向的尺寸都从该基准引出,避免加工过程中因基准转换带来的尺寸累积误差,中间凸台的两侧面与基体侧面的平行度公差控制在0.02mm以内,保证安装定位销后销体与V型槽的对称度满足加工精度要求。这类结构也可经过尺寸缩放后作为自动化设备上的工件定位座使用,在上下料工位中对小型轴类零件进行预定位,配合机械手完成工件的抓取与上料动作,V型槽的导向特性可以允许工件存在一定的位置偏差,上料时工件可顺着V型面滑入定位位置,降低对机械手重复定位精度的要求,提升设备运行的稳定性。
