家用小型多功能电热烹饪锅结构设计

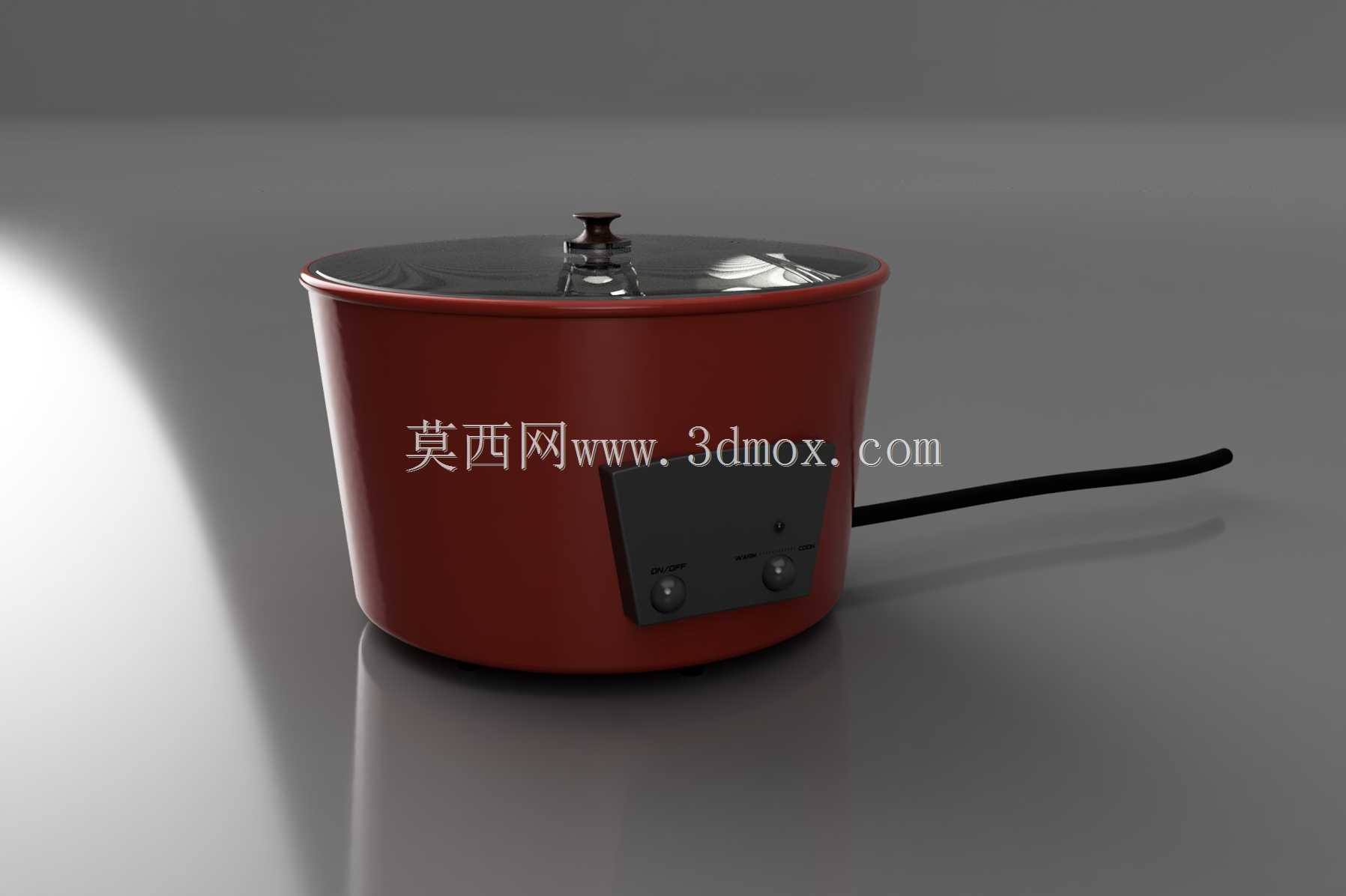

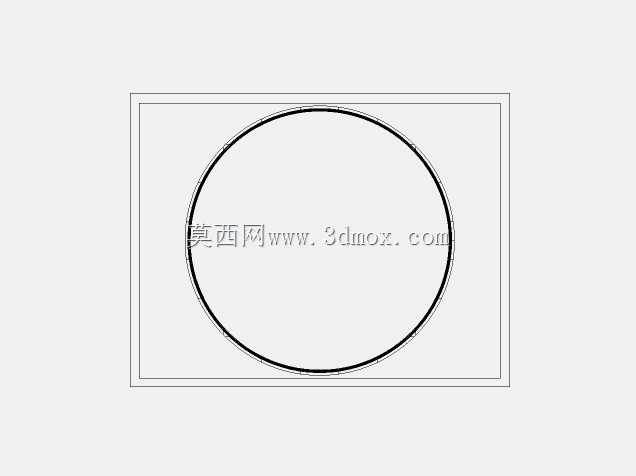

这款电热烹饪锅的三维结构设计，核心围绕单人或双人小场景烹饪需求展开，在结构布局上优先考虑桌面使用的占地合理性，整体外轮廓采用圆润柱形设计，锅体直径控制在220mm区间，整体高度含锅盖提手不超过180mm，放置于常规桌面时不会遮挡后方插座或置物空间，电源线出线位置设置在锅体侧下方，出线角度做了15度下倾处理，避免线材弯折过度导致的绝缘层老化问题，同时预留了30mm的线材防弯折护套长度，符合小家电安规结构要求。

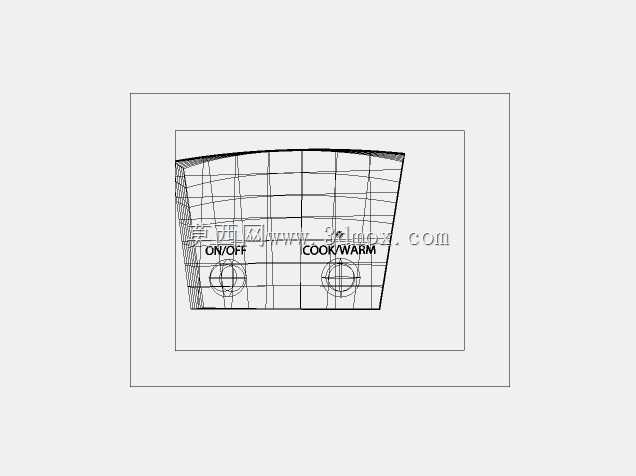

从功能结构来看，锅体采用双层结构设计，外层为耐高温PP材质的隔热外壳，表面做细磨砂纹理处理，既可以避免使用过程中外壳温度过高造成烫伤，也能减少日常使用中的指纹残留与划痕产生，内层采用食品接触级304不锈钢拉伸成型，内胆与外壳之间预留12mm的空气隔热层，同时在底部设置两个对称的卡扣结构，实现内胆与加热底座的可拆卸分离，既方便日常清洗，也能保证加热盘与内胆底部的贴合度，减少热传导损耗。加热控制模块集成在锅体正面的操作区域，设置两个物理旋钮分别对应火力调节与功能切换，旋钮做了防滑齿纹处理，操作时的阻尼感控制在0.2N·m，避免误触转动，控制模块的PCB板与外壳之间设置了隔热云母片，阻隔锅体传导的热量对电子元件的影响，延长元件使用寿命。

锅盖部分采用高硼硅玻璃材质，边缘包裹304不锈钢包边，与锅体口部的贴合处设置食品级硅胶密封圈，减少烹饪过程中的蒸汽溢出，提升热效率，锅盖提手采用电木材质，固定螺丝做了隐藏式处理，避免螺丝长期接触蒸汽出现锈蚀问题，提手的握持宽度设置为40mm，符合人体工学握持尺寸，提起锅盖时不会出现打滑情况。在实际应用场景中，这款产品可覆盖宿舍小功率烹饪、办公室简餐制作、出租屋日常煮食等多个场景，加热功率分为两档可调，低档300W可满足慢炖、保温需求，高档600W可实现快煮、火锅、煎烤等功能，底部设置四个环形硅胶防滑脚垫，脚垫高度5mm，既可以保证锅体放置的稳定性，也能在锅体与桌面之间留出空气流通间隙，避免高温锅底直接接触桌面造成烫痕。

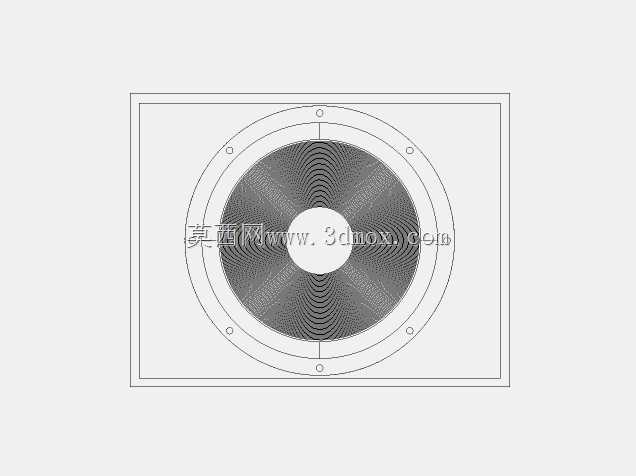

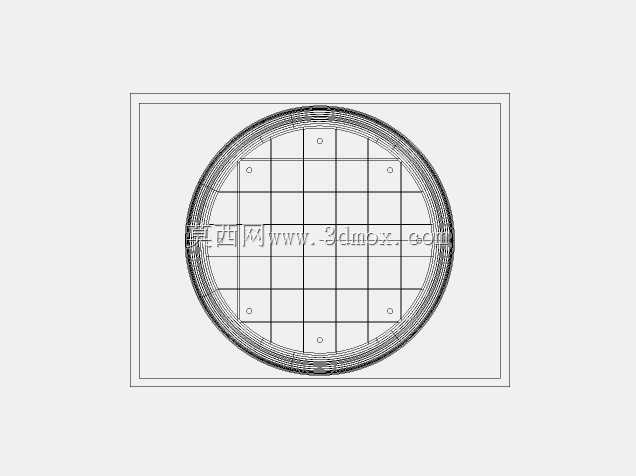

建模过程中对各部件的装配间隙做了精准控制，塑料件之间的装配间隙预留0.3mm，金属件与塑料件的配合间隙预留0.2mm，密封件的压缩量控制在25%，既保证装配的顺畅性，也能避免长期使用后出现密封失效、部件松动的问题。加热盘采用内嵌式安装结构，与内胆底部的接触平面度控制在0.1mm以内，保证热传导均匀，减少局部过热导致的糊底问题，温控器设置在加热盘中心位置，采用突跳式温控结构，当干烧温度达到120摄氏度时自动切断电源，实现过热保护功能。电源线采用三芯接地结构，接地端与锅体金属部分的接触电阻小于0.1欧姆，满足二类电器的安全防护要求，锅体内部的走线全部采用耐高温玻纤管包裹，走线位置避开加热区域，并用线卡做固定处理，避免使用过程中线材移位接触高温部件造成绝缘层破损。

从结构优化角度来看，这款设计将控制模块的安装位置做了下沉处理，比常规同类型产品低20mm，降低了整体重心，提升放置稳定性，同时在外壳与内胆之间的隔热层中预留了温度传感器的安装位，可根据产品迭代需求扩展精准控温功能，无需重新开模调整外壳结构，降低后续改型的成本。锅体口部做了卷边处理，卷边半径3mm，既提升了锅体的结构强度，也能避免倒出汤汁时出现滴漏问题，锅盖的排气孔设置在距离提手20mm的位置，排气方向朝上，避免蒸汽直接喷向操作区域造成烫伤。
