牛头刨床用刨刀头刀架三维结构设计

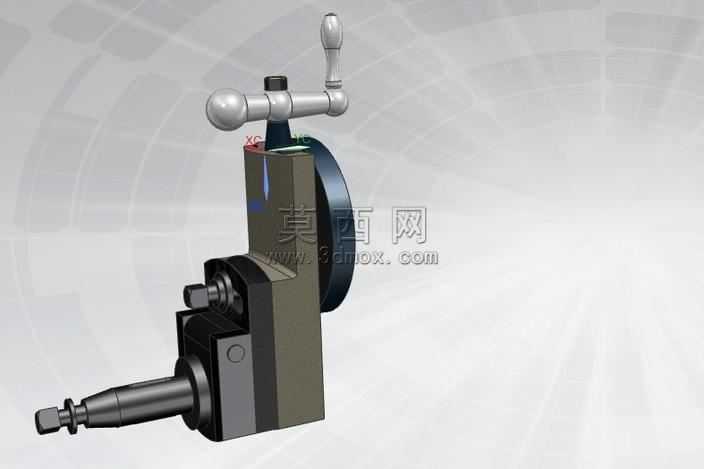

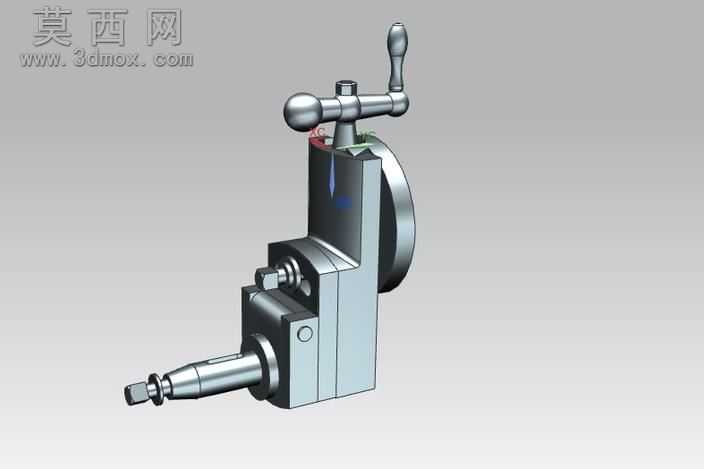

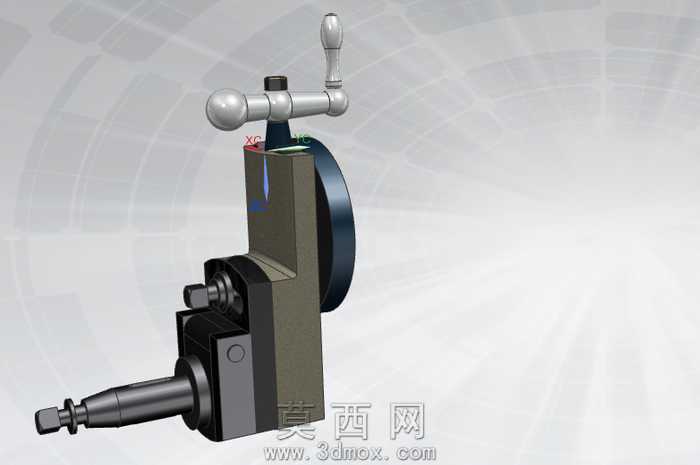

本模型为牛头刨床配套的刨刀头刀架组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循金属切削机床刀架的实际装配逻辑，对各组成零件的尺寸公差、配合关系进行了精准还原，确保模型可直接用于装配干涉校验、运动仿真演示等工程场景。模型整体采用分层装配结构设计，从下至上依次包含刀杆装夹轴、回转调节座、刀身主体、抬刀控制机构、操作手柄组件、刻度转盘等核心部分，各零件间的连接关系完全匹配实际刨床刀架的工作原理：下部的锥柄装夹轴用于和刨床滑枕前端的安装座配合，实现刀架整体的定位固定；中部的回转调节座带有圆周刻度标识，可根据刨削加工需求调整刀头的偏转角度，适配斜面、燕尾槽等特殊型面的刨削加工；刀身主体内置抬刀复位结构，在刨床回程过程中可带动刨刀微量抬起，避免刀具回程划伤已加工工件表面，提升加工表面质量。建模阶段对金属材质的表现进行了针对性设置，操作手柄采用镀铬金属材质，表面添加了细微的磨砂纹理与高反光属性，还原机床操作件的真实质感；刀身主体采用调质钢材质，表面做了氧化发黑的质感处理，搭配边缘的倒角细节，呈现出机床零部件的厚重工业质感；刻度转盘采用发黑钢与镀铬刻度线结合的材质表现，清晰还原刻度标识细节，保证模型渲染效果的真实度。设计过程中充分考虑了刀架的实际使用需求，操作手柄的力臂长度、锁紧机构的压紧行程、抬刀结构的活动间隙都经过合理推算，既保证了刀具装夹的刚性，又兼顾了操作的便捷性，可用于机床教学演示、刨床维修配件测绘、新型刨削刀架研发参考等场景，完整呈现了刨削加工用刀头的典型结构与工作逻辑。
