立式升降分散搅拌混合设备结构设计

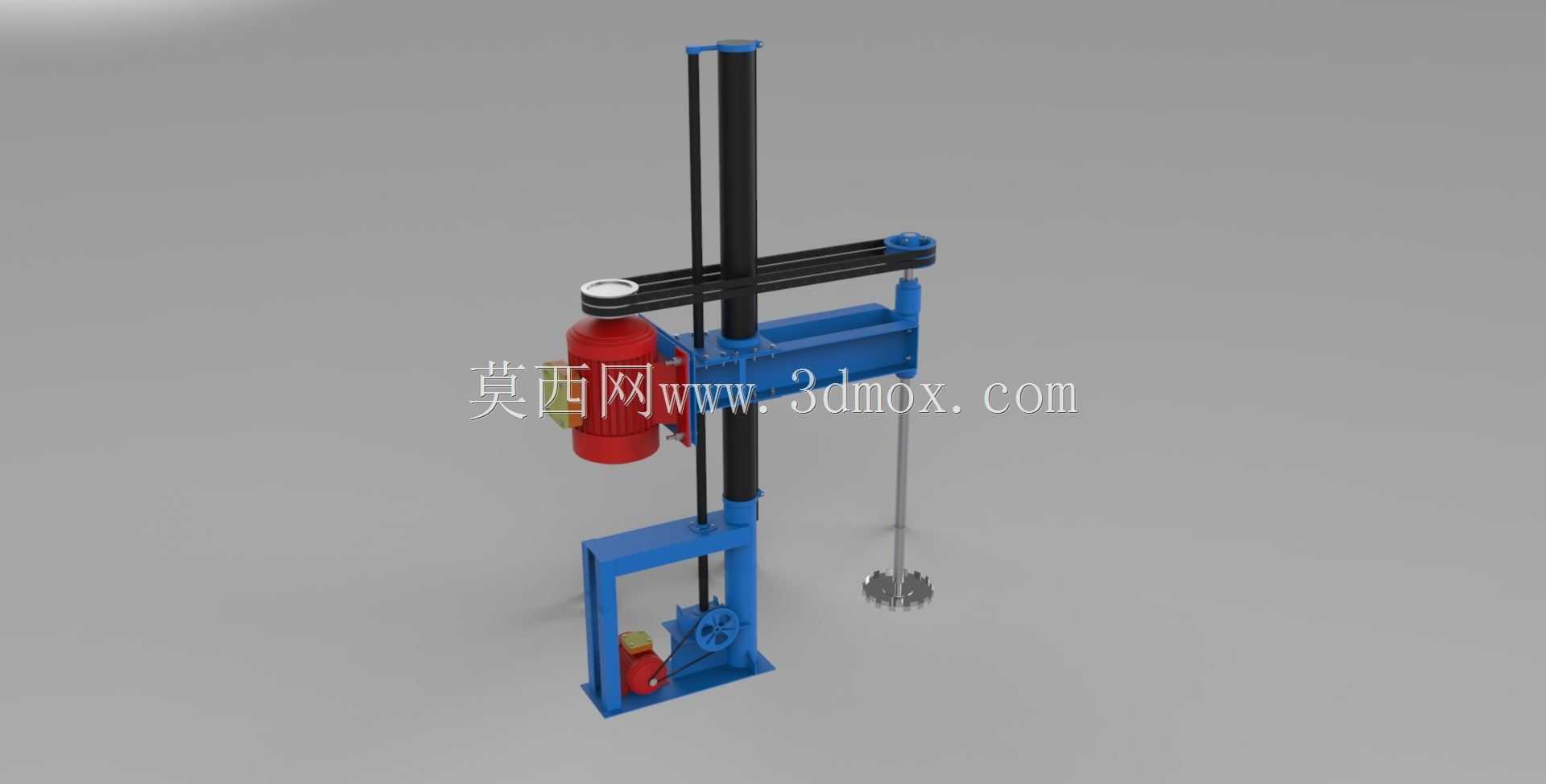

　　从结构设计逻辑来看，整机采用立柱导向的升降布局，两根平行立式导柱作为升降滑台的运动基准，滑台搭载驱动电机与搅拌主轴组件，通过底部的手摇驱动机构配合链传动实现滑台的上下位置调整，调整行程可覆盖不同高度规格的物料容器，无需频繁更换工装夹具即可适配20L到200L范围的标准料桶，安装时仅需通过底部地脚螺栓将底座固定在硬化混凝土地面即可，底座预留的安装孔位可适配M16规格的膨胀螺栓，整机底座占地尺寸约为600mm*800mm，升降至最高位置时整机总高度约为2200mm，作业时搅拌主轴的最低作业位置距离地面约为300mm，可满足常规料桶的底部搅拌需求，避免桶底物料沉积无法参与混合的问题。该立式升降混合设备主要面向中低粘度流体、固液两相物料的分散混合工况，常见应用场景涵盖涂料生产的色浆分散、胶粘剂制备的原料混配、小型化工批次生产的物料均质环节，也可适配食品加工领域酱料类产品的预混合工序，设备整体采用落地式安装布局，无需额外搭建高架作业平台，对生产车间的层高适配性较强，常规3.5米净空车间即可完成整机部署。

　　设备的动力传递路径设计充分考虑了维护便利性，驱动电机通过皮带传动将动力输出至搅拌主轴，皮带张紧结构集成在滑台侧面，日常维护时无需拆解主体结构即可完成皮带更换与张紧度调整，搅拌轴末端采用快拆式桨叶安装结构，可根据物料特性更换分散盘、三叶推进桨、锚式桨等不同形式的搅拌元件，切换作业场景时的拆装效率较高。升降机构的传动部分采用链轮链条配合配重块的设计，手摇驱动时的操作力控制在150N以内，单人即可轻松完成搅拌头的高度调整，升降导柱表面做了硬铬镀层处理，耐磨性能优异，长期往复运动不会出现导向精度下降的问题，滑台与导柱配合的位置采用铜套导向，相比直线导轨的抗粉尘污染能力更强，适合涂料、粉体混配这类存在少量粉尘逸散的生产场景，无需频繁加注润滑脂即可保证运动顺畅。

　　设备的电气控制部分采用旁置式安装布局，控制盒可根据车间布局固定在立柱侧面或者外接支架上，操作按钮包含启动、停止、急停三个基础功能，可根据需求额外加装调速模块，实现搅拌转速在0-1500rpm范围内的无级调整，适配不同混合阶段的转速需求，比如初始粉料投加阶段采用低转速避免粉料飞溅，后期分散均质阶段采用高转速提升剪切分散效果。从结构强度校核的角度来看，整机底座采用8mm厚度的钢板焊接而成，内部设置有交叉加强筋，满载运行时的底座变形量控制在0.2mm以内，不会出现搅拌轴晃动偏摆的问题，搅拌主轴采用40Cr材质调质处理，轴径设计为40mm，悬臂长度最大为800mm时的径向跳动量控制在0.1mm以内，可保证高速搅拌时的运行稳定性，避免桨叶刮蹭料桶内壁。

　　设备的安全防护设计覆盖了运动部件全区域，皮带传动位置设置有可拆卸的金属防护罩，避免异物卷入传动结构，升降链条的外侧设置有防护挡板，防止操作人员误触运动部件，急停按钮采用大尺寸蘑菇头设计，触发后可直接切断主回路电源，避免设备故障引发的安全问题。在实际选型适配过程中，该结构相比固定台式混合设备的优势在于无需配置专用的物料提升机构，调整搅拌头高度即可完成料桶的更换与物料装卸，对于多品种小批次的生产场景适配性更强，设备本身的结构模块化程度较高，驱动电机、升降机构、搅拌主轴三个模块可独立拆分，长途运输时可将立柱与底座拆分，降低运输体积与成本，到达现场后仅需通过螺栓连接即可完成组装，无需专业人员进行复杂的校准作业，组装后搅拌主轴与安装平面的垂直度可保证在0.1mm/m以内，满足高精度搅拌作业的需求。
