平面铰链四连杆传动机构结构设计

这套平面铰链四连杆结构是机械传动领域最基础也最具普适性的运动转换构件，日常在轻工自动化生产线的物料推送工位、小型包装设备的间歇摆料机构、教学演示用运动学实验台，甚至民用开窗器、可调角度工作台的支撑结构中都能见到它的衍生形态。它的核心作用是通过刚性杆件间的铰接约束，将输入端的连续回转运动转换为输出端的往复摆动，或是反过来把摆杆的往复动作转化为曲柄的整周旋转，不需要复杂的导轨约束就能实现预设轨迹的运动输出，相比齿轮、凸轮传动，它的加工门槛更低，运动过程无刚性冲击，对安装基座的精度容错率更高，在低速轻载的传动场景下维护成本极低。

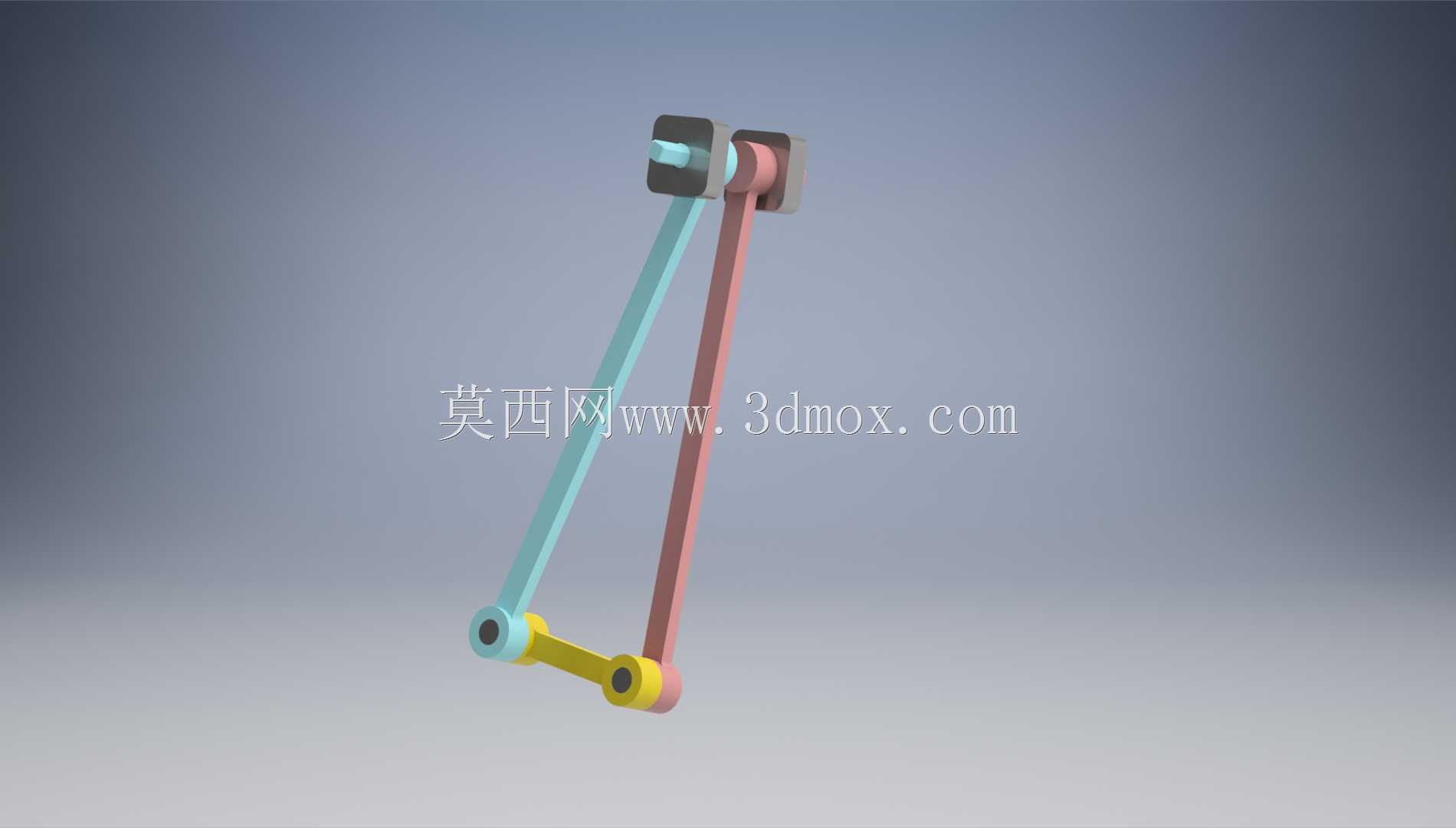

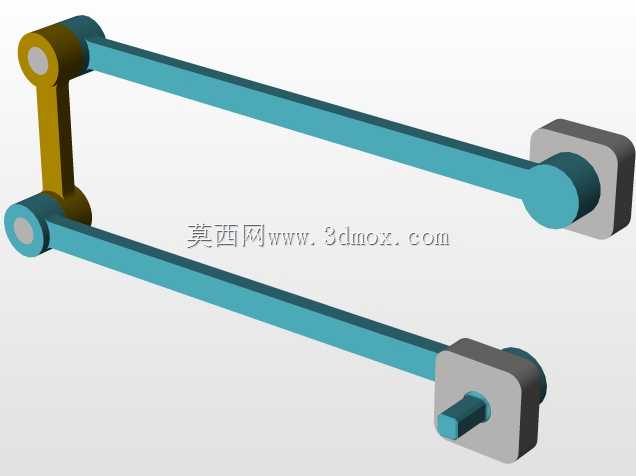

从结构组成来看，这套机构包含固定机架、主动曲柄、从动摆杆、中间连杆四个核心部分，所有杆件的连接位置都采用圆柱销铰接，铰接处预留了标准的轴套安装间隙，实际装配时可以根据负载等级选配铜基石墨轴套或是滚针轴承，降低铰接点的转动磨损。设计过程中首先要明确机架的安装边界，两个固定铰接点的中心距是整个机构的尺寸基准，主动曲柄的长度决定了输出摆杆的摆动角度范围，中间连杆的长度则直接影响输出端的运动轨迹——如果需要输出端实现近似直线的往复推送，就要通过轨迹计算调整连杆与摆杆的长度比例，避免运动过程中出现死点位置；如果是用作连续传动的曲柄摇杆机构，还要验证曲柄存在条件，确保最短杆与最长杆的长度和不大于其余两杆长度之和，防止机构卡滞。

实际选型应用时，首先要根据负载工况确定各杆件的截面尺寸，轻载场景下可以选用工程塑料或是铝合金杆件降低整体重量，重载传动场景则需要选用45号钢调质处理，铰接销轴要做表面淬火提升耐磨性能。安装时要保证所有杆件都处于同一平面内，铰接孔的同轴度误差要控制在0.05mm以内，否则运动过程中会出现别卡、异响，甚至造成杆件弯曲变形。这套结构的运动特性可以通过调整各杆的长度比例灵活适配不同需求：当机架长度与连杆长度相等、曲柄与摆杆长度相等时，就构成平行四边形机构，输出端可以实现等速同向的回转运动，常用在物料输送的同步推送工位；如果将最短杆作为机架，还可以演化为双曲柄机构，实现输入端等速转动、输出端变速转动的效果，适配需要急回特性的冲压、送料工位。

不同于复杂的集成化传动部件，这套四连杆结构的所有零件都可以通过常规的铣削、钻削工艺加工完成，不需要专用模具，小批量定制场景下的生产周期极短。在三维建模过程中，所有铰接位置都保留了装配间隙，杆件的连接端做了圆角过渡避免应力集中，固定机架的安装孔位按照标准螺栓间距设计，可以直接适配常用的工业铝型材安装基座，不需要额外做安装转接。运动仿真验证时，要逐帧检查铰接点的运动轨迹，确认机构在整个运动行程中不存在杆件干涉，死点位置如果是用作传动场景需要额外添加飞轮配重借助惯性通过，如果是用作夹具锁紧场景则可以刻意利用死点位置实现无外力锁紧，不需要额外的锁止结构就能保持夹紧状态。
