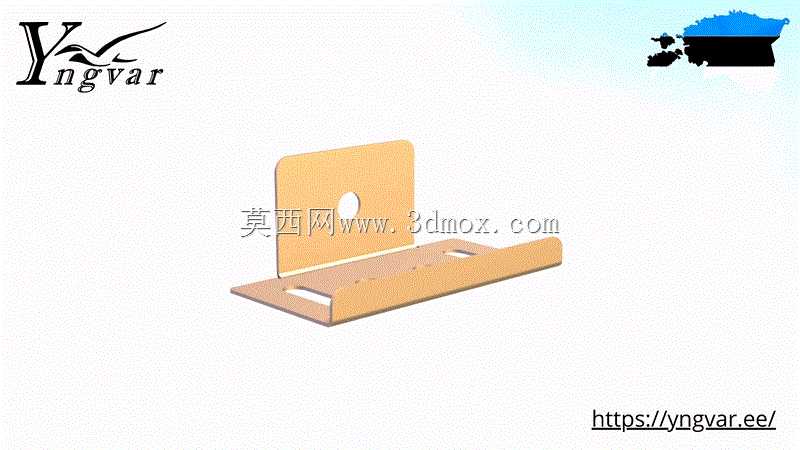

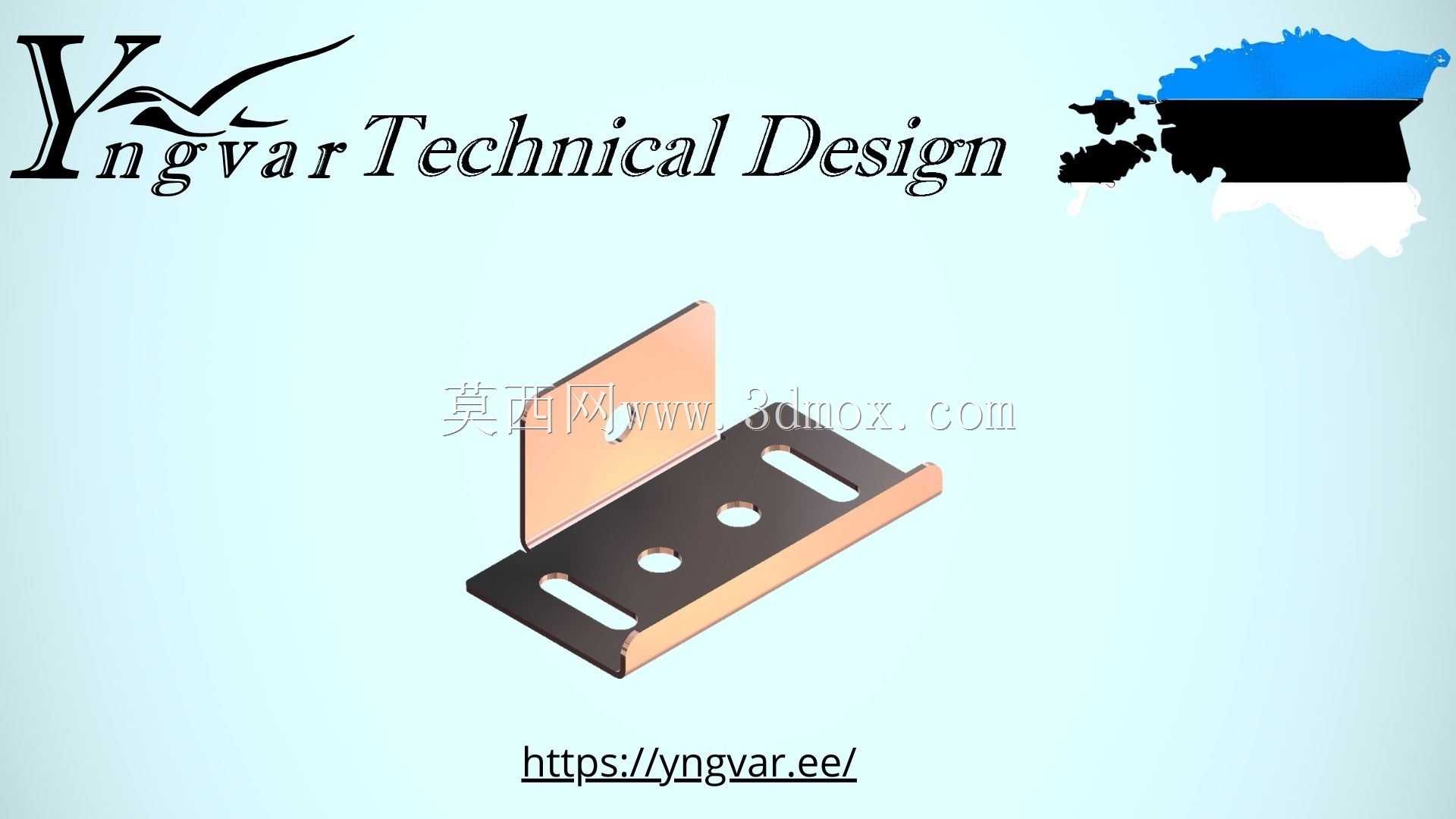

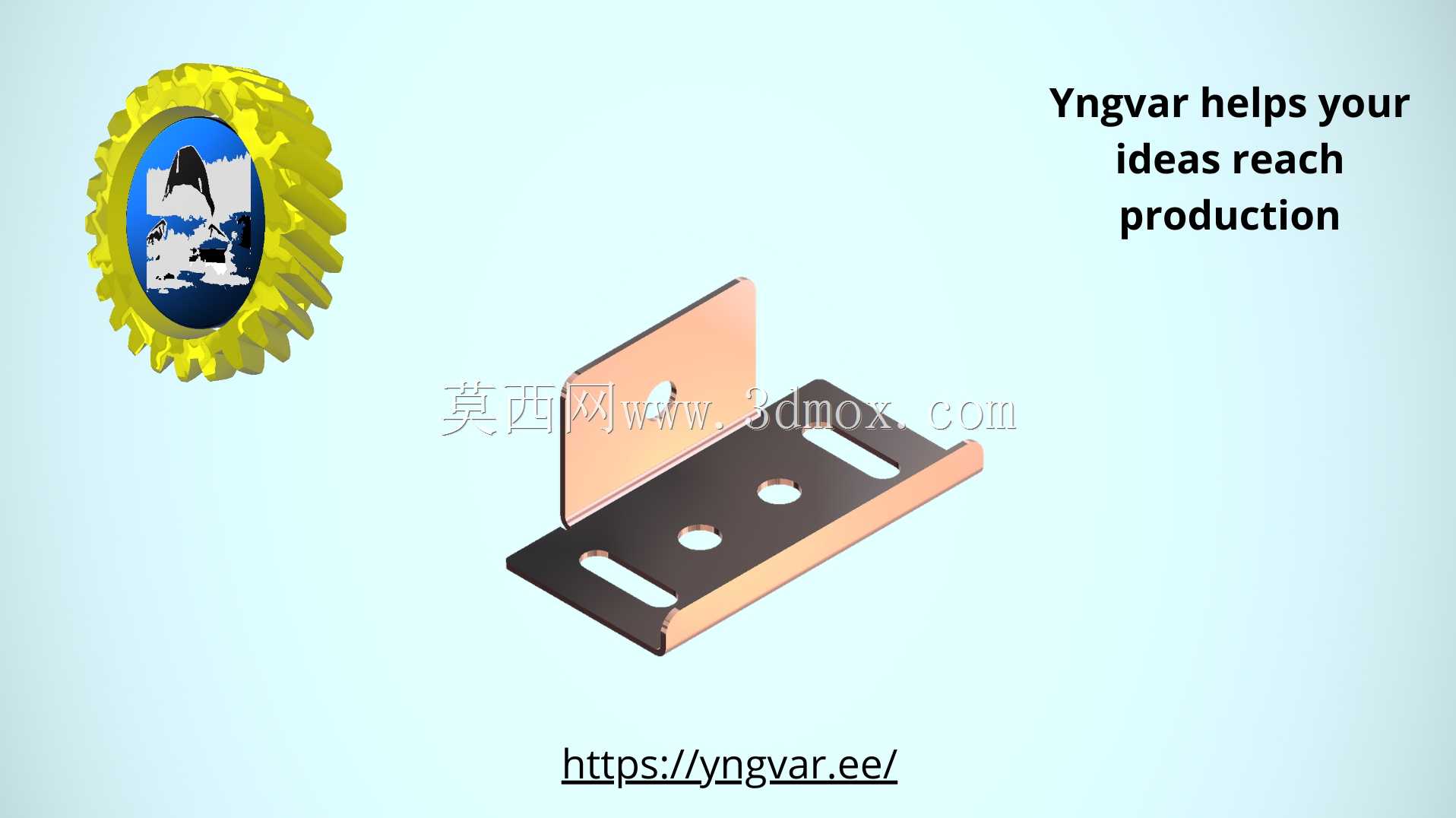

这类钣金折弯构件常应用在小型电子设备内置支撑、桌面工位简易置物、低压电气柜内元件托装场景中,日常接触到的小型电源模块侧边固定、桌面工位零散工具临时承托、工控箱内小型变压器的安装托举,都能见到同结构形式的钣金件身影。从实际使用需求出发,这类构件不需要过高的结构强度,核心要求是成型后折弯角度精准、切割边缘无毛刺飞边,安装后平面度满足搭载小型元件的需求,避免搭载的元件出现倾斜、安装孔位错位的问题。

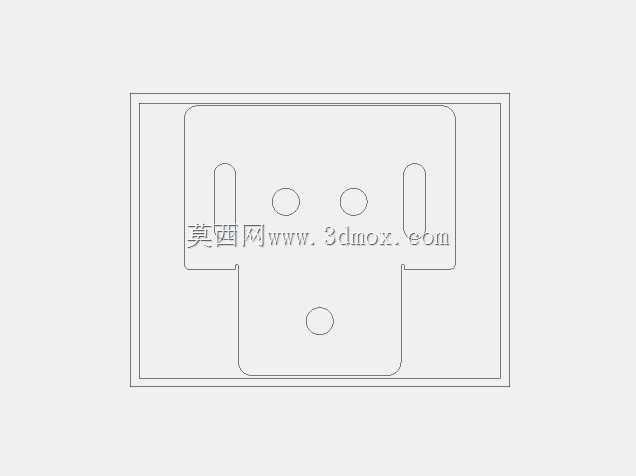

设计这类钣金件时,首先要确认加工板材的厚度,常规场景下选用1mm到1.5mm的冷轧钢板即可满足承重需求,若应用在有轻度防腐要求的场景,也可替换为同厚度的304不锈钢板材。展开下料阶段要严格核算折弯扣除值,不同板材厚度、不同折弯下模槽宽对应的折弯扣除参数存在差异,一旦扣除值计算偏差,成型后立板与底板的垂直度、安装孔的同轴度都会超出公差范围,直接导致后续安装时无法对位。激光切割工序中,要保证切割路径仅保留工件轮廓与安装孔位,多余的工艺标记、辅助线条都要在出图前清理干净,避免激光头误切破坏板材结构,切割完成的板材边缘要做轻度去毛刺处理,防止后续折弯、安装工序中划伤操作人员。

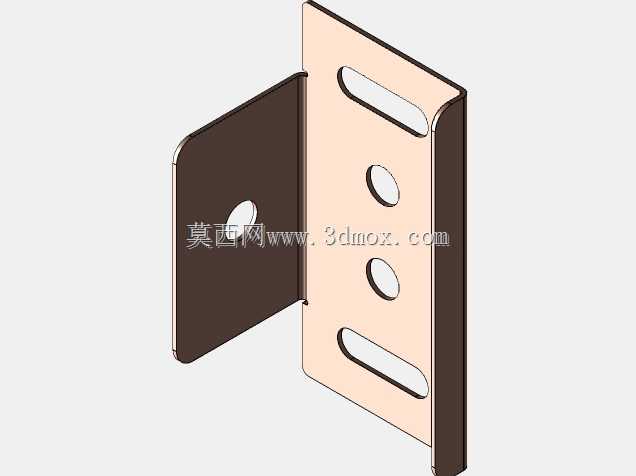

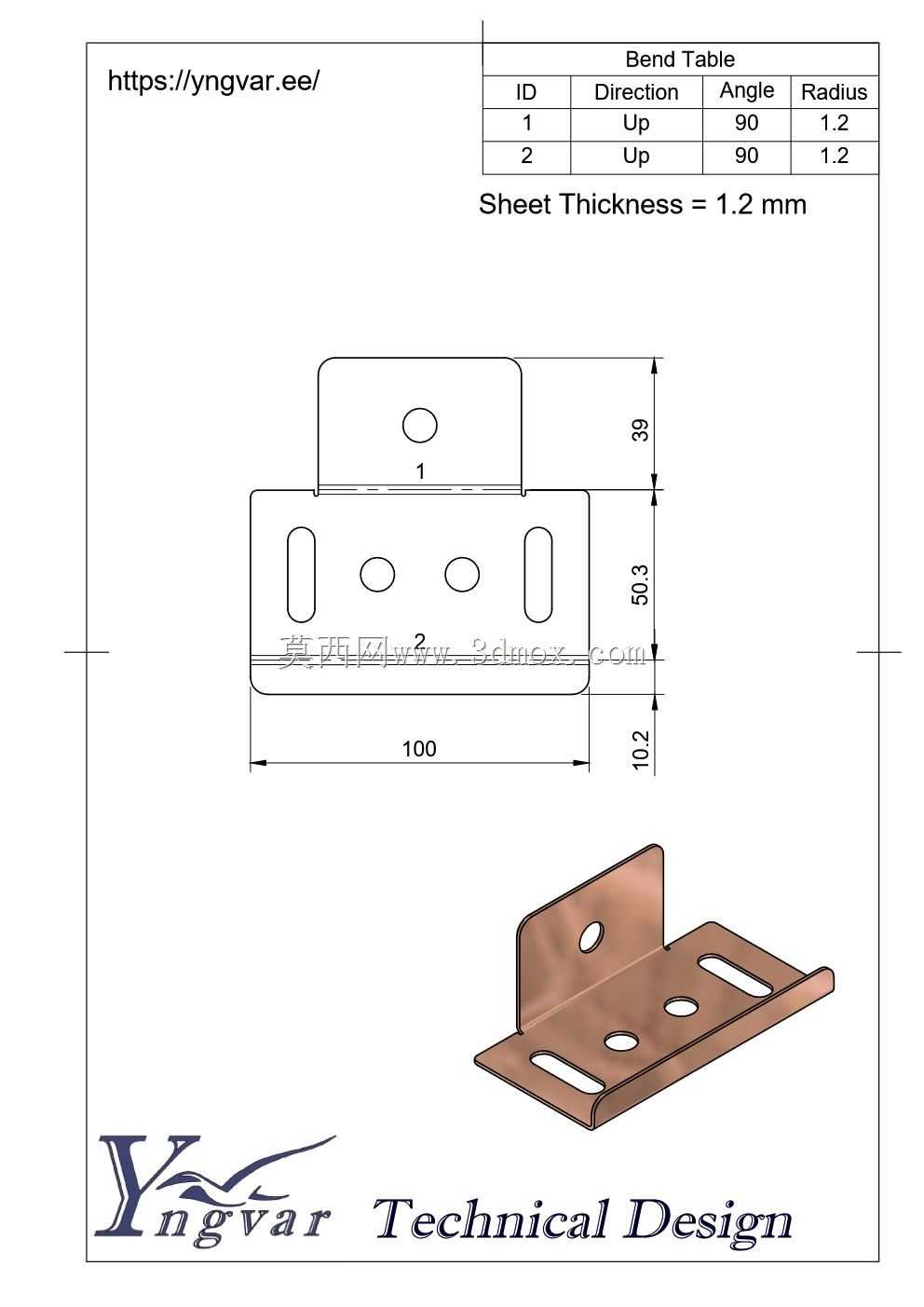

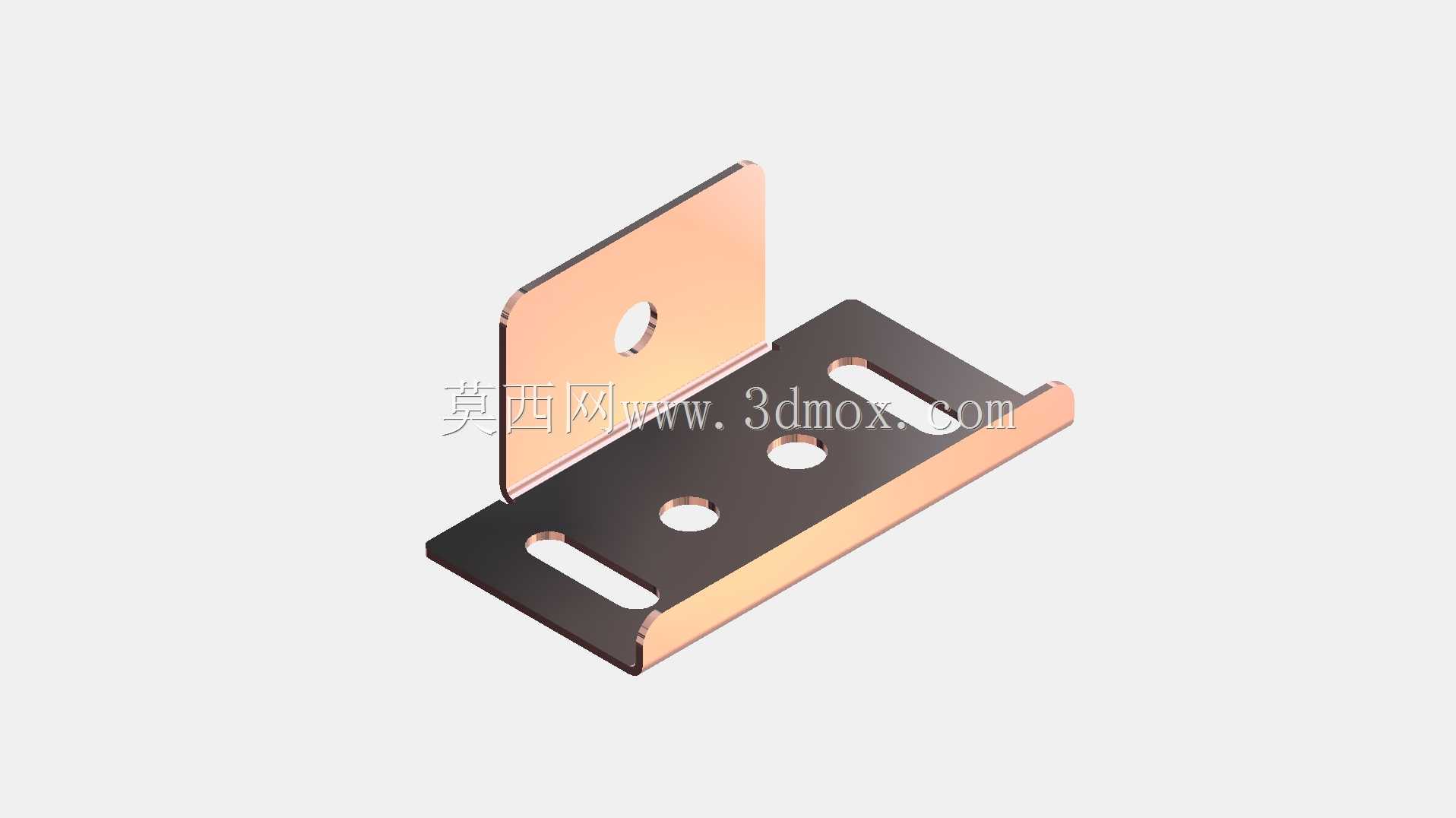

折弯工序的核心控制点在于折弯线的定位与折弯半径的选择,这类薄板构件的折弯内半径一般取与板材厚度等值即可,折弯半径过小容易导致折弯处板材出现裂纹,半径过大则会让折弯回弹量难以控制,成型后角度偏差超出允许范围。立板上开设的圆孔是为了给搭载元件预留走线或者固定销穿过的空间,底板上开设的长圆孔是安装调节孔,方便安装时微调构件的固定位置,抵消安装基面的孔位加工误差,降低现场安装的对位难度。
从安装边界来看,构件成型后底板的贴合面要保证平面度公差在0.2mm以内,避免安装后出现翘曲,导致固定螺丝锁紧后构件产生内应力,长期使用下出现变形。立板与底板的垂直公差要控制在±0.5°范围内,若立板倾斜,搭载的元件安装后会出现偏斜,影响相邻元件的装配间隙。整体构件的外形尺寸紧凑,不会占用过多安装空间,适合在布局紧凑的电气箱、小型设备内部使用,不需要额外焊接、拼接工序,单次折弯即可成型,加工效率高,批量生产时的成本控制优势明显。
实际生产中还要注意折弯顺序的规划,先折弯两侧的小翻边,再折弯立板与底板的主折弯线,避免折弯过程中已成型的结构与折弯模具发生干涉,导致工件刮伤或者模具损坏。表面处理可根据使用场景选择喷塑、镀锌或者原色钝化,普通室内干燥环境下采用喷塑处理即可提升防锈能力与外观质感,若应用在有潮湿雾气的环境中,则采用电镀锌处理提升防腐性能。这类构件虽然结构简单,但每一处尺寸、孔位、折弯参数的设计都直接影响最终的装配效果,设计阶段就要结合加工工艺的可行性做同步校核,避免出现设计图纸符合尺寸要求但实际无法加工、或者加工后无法顺利装配的问题。
