办公公寓综合体建筑平立剖施工设计图纸

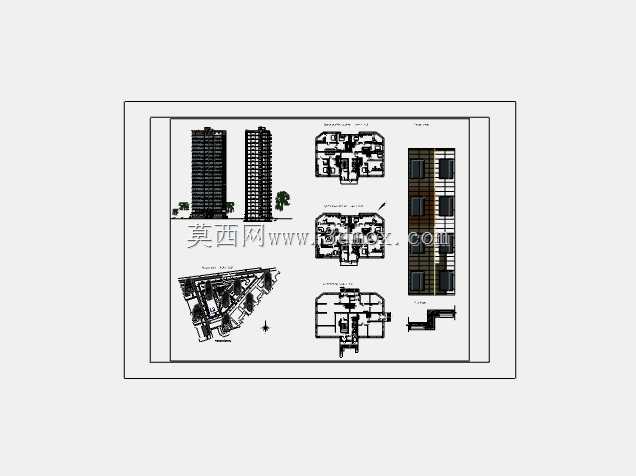

这套商住复合建筑的设计图纸，覆盖了高层塔楼标准层平面、底层公共区域平面、建筑外立面、核心剖面节点等全套施工表达维度，可直接用于建筑方案深化、结构建模参考、机电管线综合排布的基础底图使用。从实际落地场景来看，这类办公加公寓的复合业态建筑，多选址于城市产业园区周边或者近郊商务集群带，底层可配套企业办公空间、共享会议区、便民商业点位，上层分割为独立公寓单元，满足周边就业人群的职住平衡需求，减少跨区域通勤压力。

从设计逻辑来看，平面布局阶段优先梳理了垂直交通核心筒的位置，将消防楼梯、电梯井、设备管井集中布置在塔楼平面中部，最大化释放外围可用空间，办公区域采用大开间框架结构，可根据入驻企业需求灵活分割办公隔间，公寓区域则按照独立居住单元划分，每个单元预留了厨卫管线接口、采光窗位，兼顾居住私密性与采光通风要求。图纸里的立面设计采用了现代简约风格，通过窗墙比例的错落排布形成规整的视觉韵律，外墙预留了空调外机机位、装饰构件安装位，避免后期加装设备破坏外立面整体效果。

在尺寸边界控制上，图纸严格遵循民用建筑设计的相关规范要求，标准层层高按照办公与公寓的不同使用需求做了区分，办公区域层高满足管线综合排布后的净空要求，公寓区域层高兼顾居住舒适度与建筑成本控制；核心筒的疏散宽度、走廊净宽、门窗洞口尺寸都做了明确标注，可直接作为三维建模的尺寸依据，建模时可按照平面标注的轴网尺寸定位墙体、柱网位置，对照立面图标高确定各层楼板、窗台、檐口的高度位置，结合剖面节点处理楼板厚度、墙体交接、屋面防水构造的细节。

对于建筑结构建模从业者来说，这套图纸的参考价值在于完整呈现了复合业态建筑从平面功能分区到立面造型、剖面构造的全维度设计逻辑，建模过程中可先依据轴网搭建主体结构框架，再逐步细化内部隔墙、门窗、管井的位置，外立面部分可按照立面图的分格尺寸划分幕墙或者外墙饰面板块，公共区域的楼梯、电梯构件可对照剖面尺寸做参数化建模，确保各构件的安装位置与图纸标注完全匹配。这类复合建筑的设计难点在于平衡不同业态的使用需求，办公区域需要更大的开敞空间、更充足的电力荷载与网络接口预留，公寓区域则需要独立的水电计量、更私密的空间分隔，图纸在平面布局阶段已经对两类业态的分区做了物理分隔，避免不同使用人群的动线交叉，同时在垂直交通上做了分流设计，办公人流与公寓人流可通过不同的电梯厅进入各自区域，提升使用体验。

在构造细节处理上，图纸标注了外墙保温层厚度、屋面排水坡度、地下室防水节点的做法参考，建模时可按照构造层次逐层搭建模型，为后续的工程量统计、施工模拟提供准确的模型基础。对于需要做建筑方案改造的项目来说，这套图纸的柱网排布规整，核心筒位置居中，后续调整内部功能分区时不需要对主体结构做大幅改动，具备较强的改造灵活性。
