带轮结构多视图工程设计三维模型

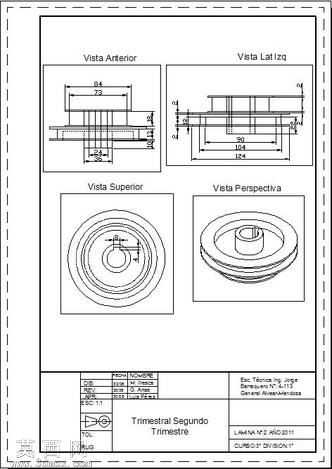

本次设计的带轮类机械零件，在三维建模阶段严格遵循机械设计规范，首先梳理多视图工程图的尺寸逻辑，从前视图、侧视图、俯视图及轴测视图中提取核心参数，明确轮体的层级结构：包含中心轴孔、轮毂凸台、多层轮缘环带以及轮辐过渡区域的尺寸关联。建模过程中优先采用参数化草图绘制方式，先绘制中心轴孔的基准截面，通过拉伸命令生成轮毂基础实体，再以轮毂端面为基准绘制轮缘的环形轮廓，利用旋转凸台命令生成带轮的主体回转结构，确保各环形轮面的同轴度公差符合传动件的装配要求。针对轮体上的键槽结构，在轴孔基准面上绘制键槽的封闭轮廓，通过拉伸切除命令完成特征创建，同时对键槽的棱边添加符合工艺要求的倒角，避免装配时出现应力集中问题。材质配置阶段，结合带轮的实际使用场景，为模型赋予灰铸铁材质属性，调整材质的粗糙度、反光度参数，还原铸铁零件的哑光金属质感，同时对轮体的加工面与非加工面做差异化材质区分，加工面设置更低的粗糙度值以体现车削加工后的表面效果。结构校验环节，逐一核对各视图的尺寸标注，确认轮缘各层环带的直径尺寸、轮毂的轴向长度、轴孔与键槽的配合尺寸完全匹配工程图要求，对轮辐与轮毂、轮缘的过渡区域添加圆角特征，优化零件的应力分布特性。设计思路上围绕带传动的功能需求展开，保证轮槽的截面尺寸适配对应规格的传动带，中心轴孔的尺寸满足与传动轴的配合公差，整体结构兼顾传动稳定性与零件轻量化要求，建模过程中保留完整的参数化特征树，方便后续根据不同传动需求调整轮径、轴孔直径等核心参数，模型完成后通过多视角剖切检查内部结构的合理性，确保不存在建模错误导致的特征干涉问题，最终呈现的三维模型可直接用于后续的装配模拟、工程图导出以及加工工艺规划环节。
