菱形法兰式电源变压器密封端盖结构

在输配电末端的电源变送场景里，这类菱形安装位的密封端盖是油浸式小型电源变压器腔体密封的核心承压构件，日常多装配在变压器壳体的出线侧或者注油端口位置，承担隔绝腔体内部绝缘介质与外部环境的核心作用，避免外界水汽、粉尘侵入变压器内部造成绝缘性能下降，同时阻挡内部绝缘油出现渗漏，保障变压器长期运行的绝缘可靠性。

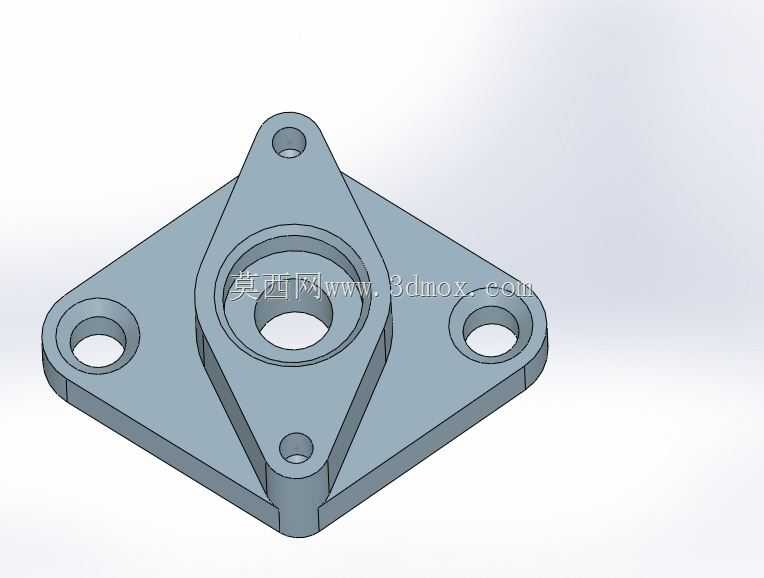

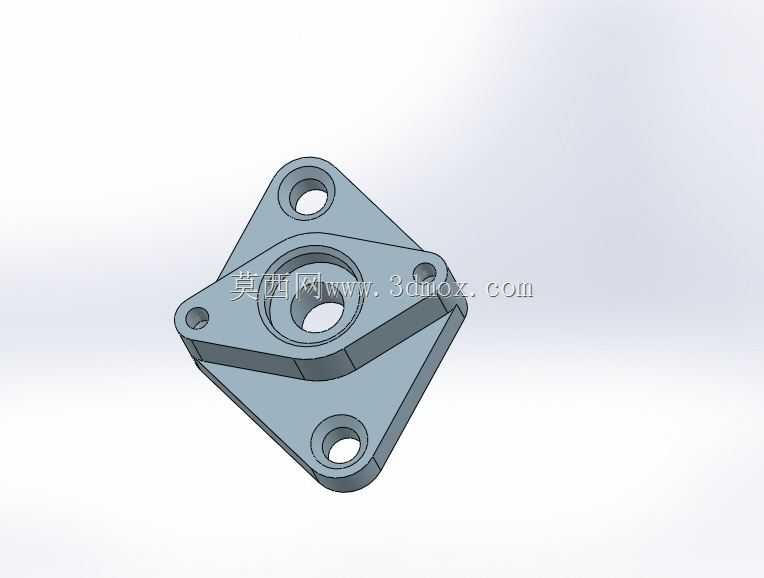

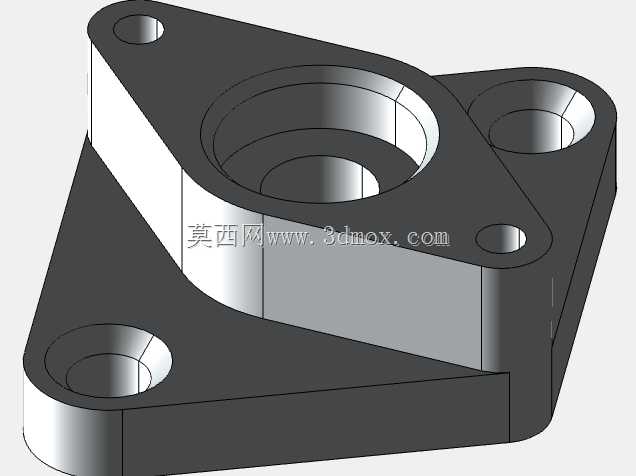

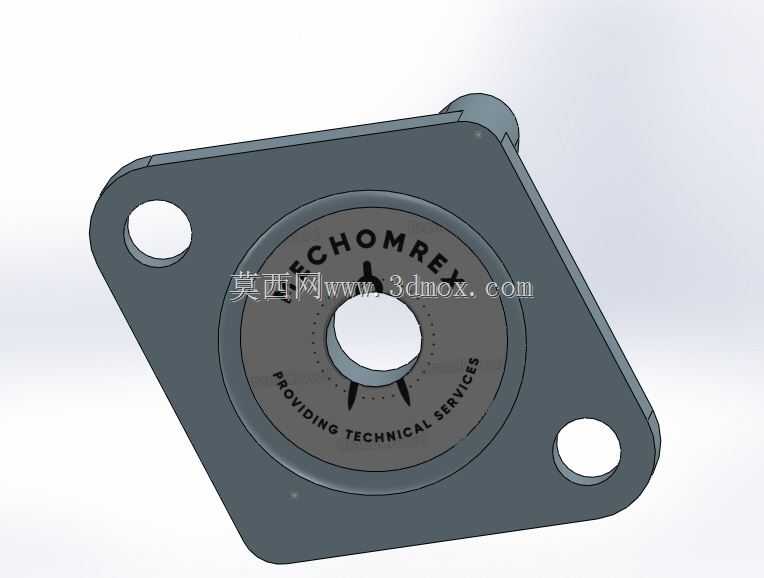

从实际装配的边界条件来看，该端盖采用菱形法兰布局，四个安装孔沿菱形四个端点分布，相比同通径的圆形法兰，这种布局在狭窄的变压器壳体安装面上能更充分利用边角空间，减少对安装面平面区域的尺寸要求，适配小型壁挂式、嵌入式电源变压器紧凑的壳体设计。中心的通孔为介质流通或者接线端子穿出预留通道，孔位周边做了凸起的同轴凸台结构，装配时凸台会嵌入壳体对应的沉台内，形成第一道径向定位，同时凸台端面可放置O型密封圈或者密封垫片，压缩后形成端面密封，相比平面贴合的密封结构，这种带凸台的设计能减少密封面的加工面积，降低密封面平面度加工的精度要求，同时避免密封圈在装配压紧时出现移位跑偏。

设计阶段首先要匹配变压器壳体的安装孔位公差，四个安装孔的位置度公差需控制在±0.1mm以内，避免装配时出现孔位错位无法穿装固定螺栓的问题；法兰本体的厚度需要根据腔体内部的承压等级计算，常规小型电源变压器内部运行时会产生微正压，厚度取值需满足0.3MPa静压下无明显塑性变形，防止长期运行后法兰翘曲导致密封失效。法兰背面与壳体贴合的区域需做精铣处理，表面粗糙度控制在Ra3.2以内，保证密封垫片压紧后能充分填充表面微观凹坑，杜绝微渗漏通道。中心凸台的外径与壳体沉台的配合选用间隙配合，间隙值控制在0.05-0.15mm之间，既保证装配时能顺利导入定位，又不会因为间隙过大导致密封圈受压后被挤入间隙造成破损。

从结构功能上看，端盖本体的边角位置做了圆角过渡，避免应力集中，在变压器运行产生持续振动的工况下，圆角过渡能减少安装孔位置的应力集中系数，防止长期振动下出现裂纹。四个安装孔采用通孔设计，可适配M4或者M5的固定螺栓，装配时螺栓的预紧力需要均匀施加，按照对角顺序逐步拧紧，避免法兰因为单侧受力过大出现翘曲变形，破坏密封面的平面度。中心通孔的内径根据实际穿过的接线端子或者注油阀尺寸确定，孔壁的粗糙度控制在Ra6.3即可，若作为接线端子穿出通道，孔壁与端子之间还需填充密封胶或者加装密封护套，实现线缆位置的径向密封。

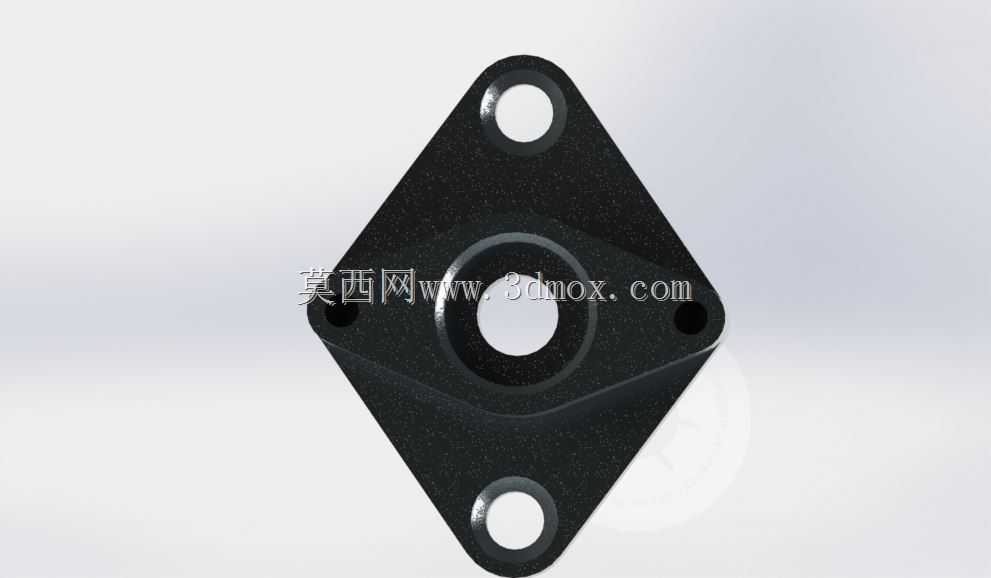

在实际运维场景中，这类密封端盖的拆卸频次不高，仅在变压器定期更换绝缘油、检修内部接线时才会拆解，因此设计时法兰表面做了氧化发黑处理，提升表面防锈能力，适应户外或者潮湿配电环境下的长期使用，避免表面锈蚀导致后续拆卸困难。相比方形法兰，菱形布局的端盖在相同安装孔中心距的情况下，整体耗材更少，重量更轻，符合小型配电变压器轻量化、低成本的设计趋势，同时四个安装点的受力分布更均匀，压紧密封垫片时压力传递更均衡，不会出现方形法兰边角位置压力不足导致的密封薄弱点。

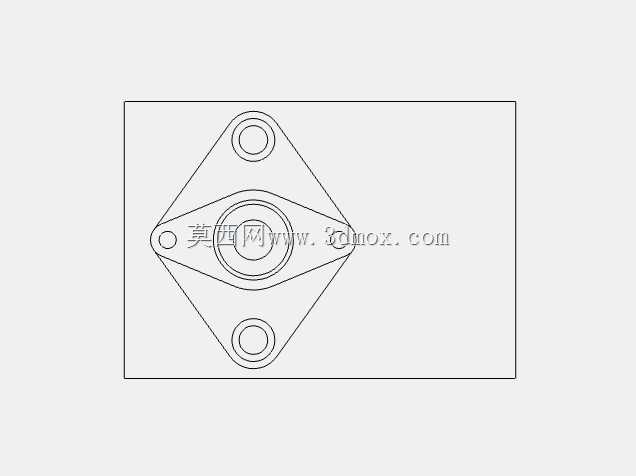

建模过程中需要重点关注安装孔的位置度约束、凸台与法兰本体的同轴度约束，以及密封面的平面度要求，在三维装配验证阶段需要模拟螺栓预紧后的法兰变形量，确认变形量在密封允许的范围内，避免实际生产装配后出现密封失效问题。同时需要预留密封垫片的压缩空间，凸台的高度要比密封垫片的自然厚度小0.3-0.5mm，保证垫片压紧后能达到合适的压缩率，既不会因为压缩量过大导致垫片永久变形失去弹性，也不会因为压缩量不足导致密封不严。
