电源变压器配套L型钣金折弯安装支架

在中小功率电源变压器的装配场景里，这类L型钣金折弯支架是整机内部固定环节的核心结构件，常见于工控电源模块、小型工频变压器配套的安装工位，承担着承托变压器主体、隔绝内部带电部件与设备壳体、预留走线间隙的多重作用，很多做低压配电小设备、桌面式工业电源的结构工程师，在做内部堆叠设计时都会优先选用这类成熟的折弯结构，能省去大量自定义支架的试错成本。

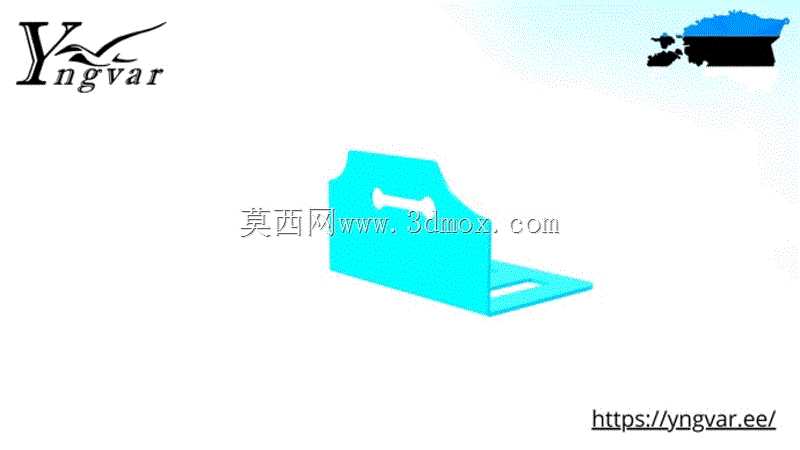

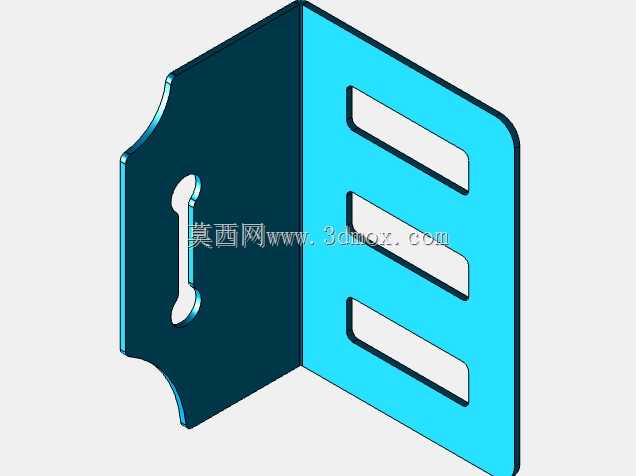

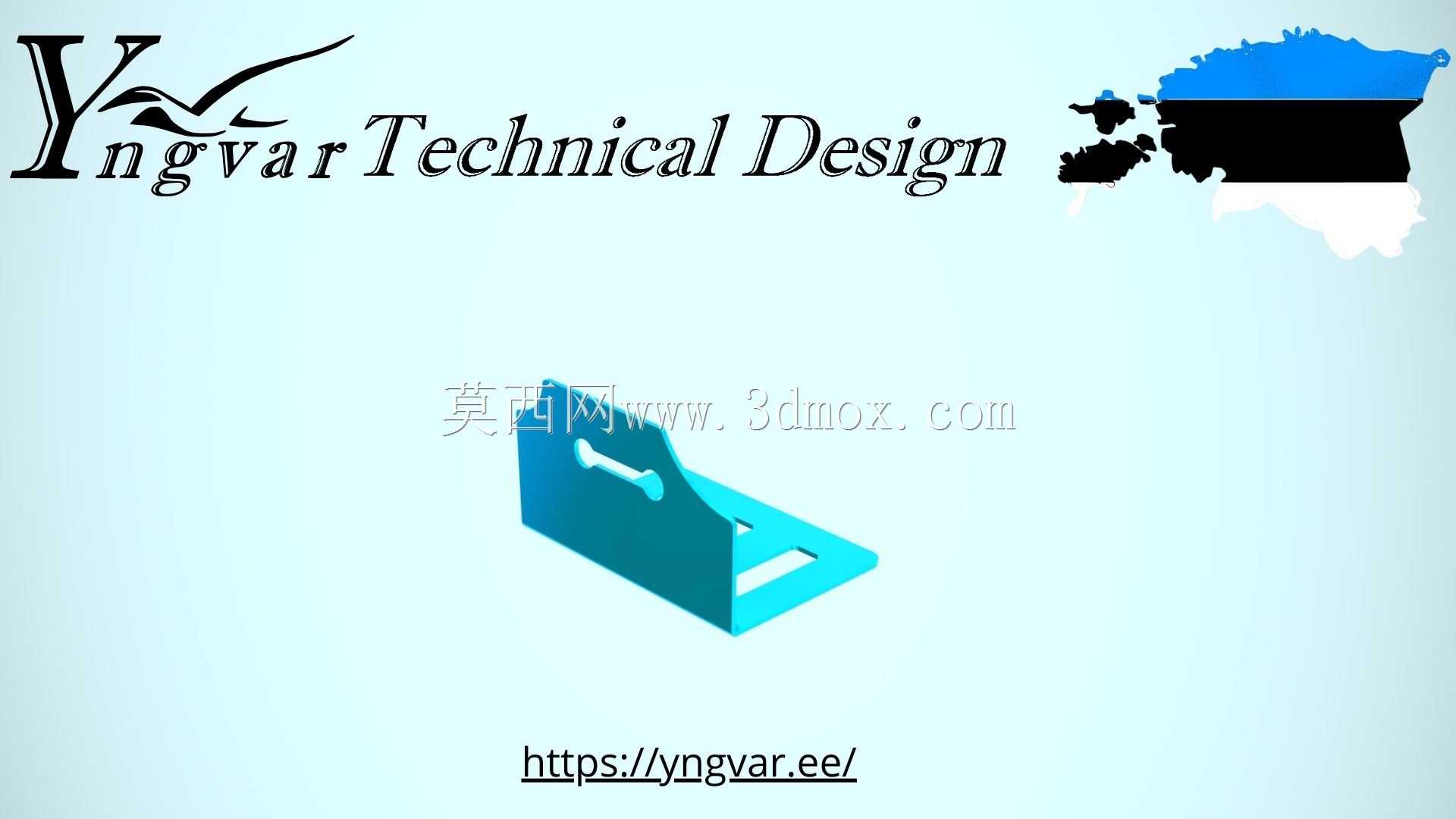

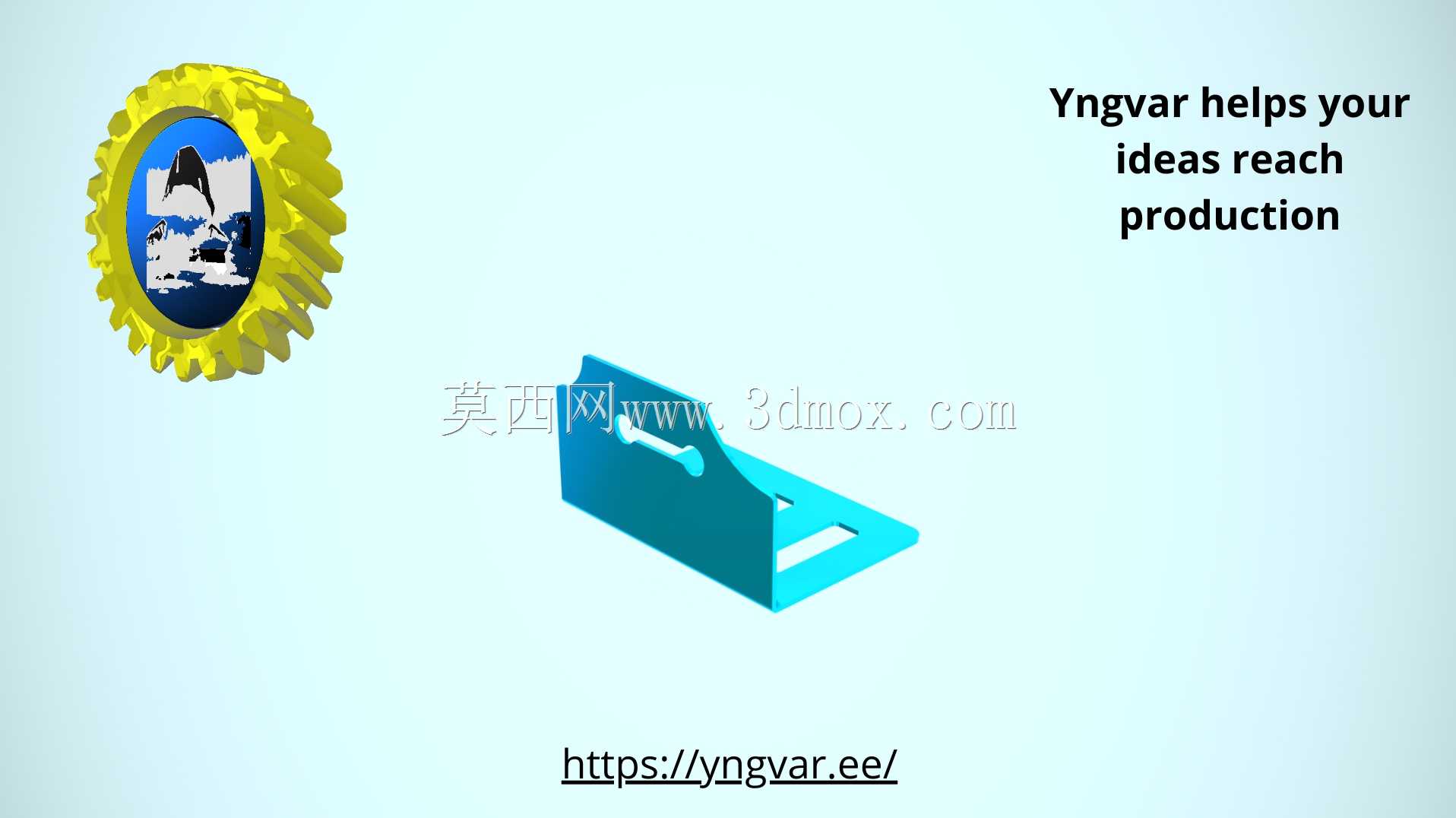

从实际功能特性来看，这个支架采用单折边L型构型，垂直立面用来贴合变压器的侧部安装面，上面预留的长圆形安装孔可以适配不同孔距的变压器固定脚，允许装配时存在±2mm的位置公差，能抵消变压器壳体注塑或者铁芯叠装带来的尺寸偏差，不用在装配时强行对位造成螺丝滑牙或者支架变形。水平折边是整个支架的安装基准面，上面同样开有长槽型固定孔，用来将整个支架连同变压器锁附在设备的内部安装板或者机箱底板上，长槽的设计方向和立面的安装孔方向垂直，能实现两个轴向的位置微调，在整机装配做布线调整时，不用完全拧下螺丝就能小范围挪动变压器位置，给线束走位留出调整空间。

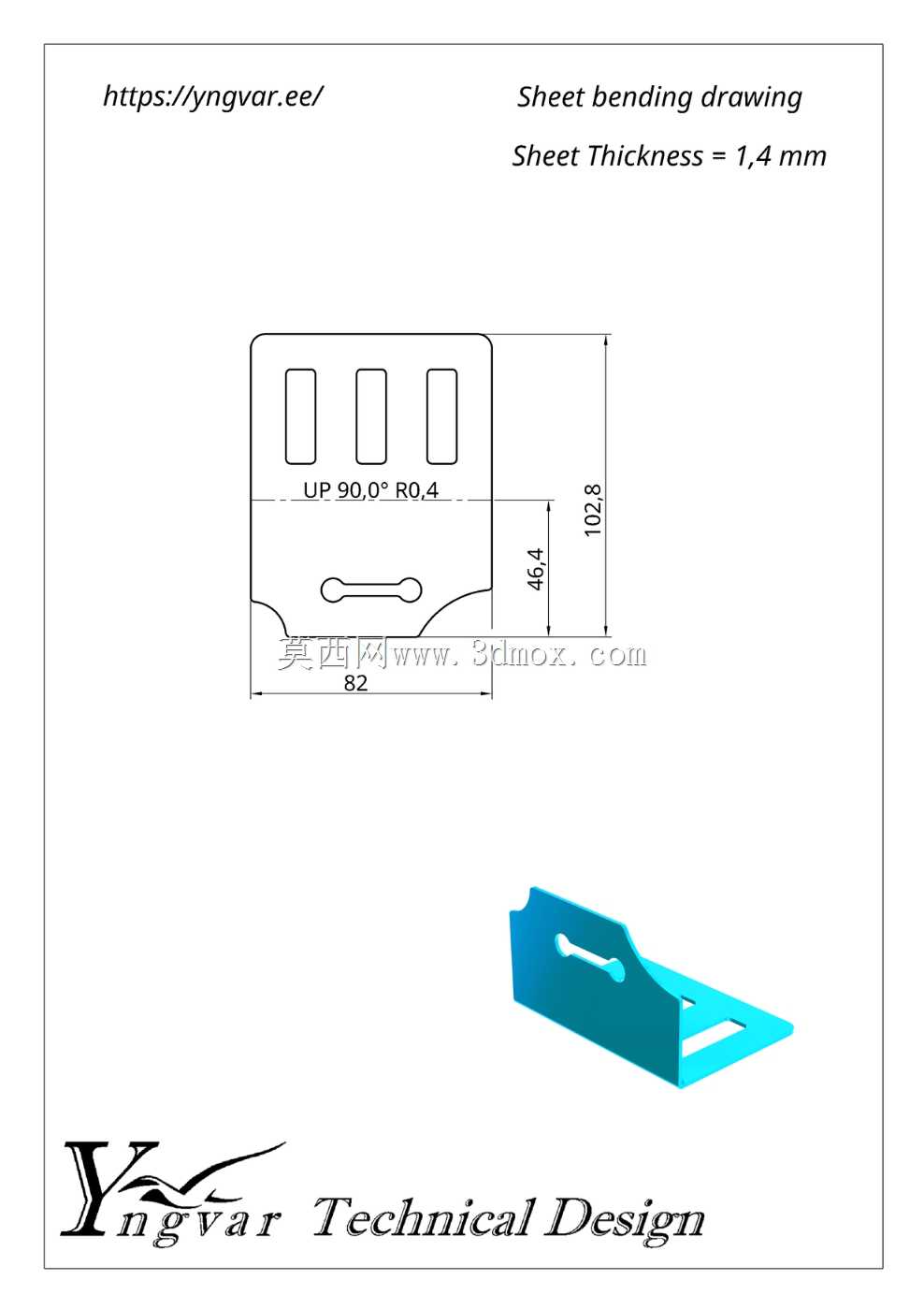

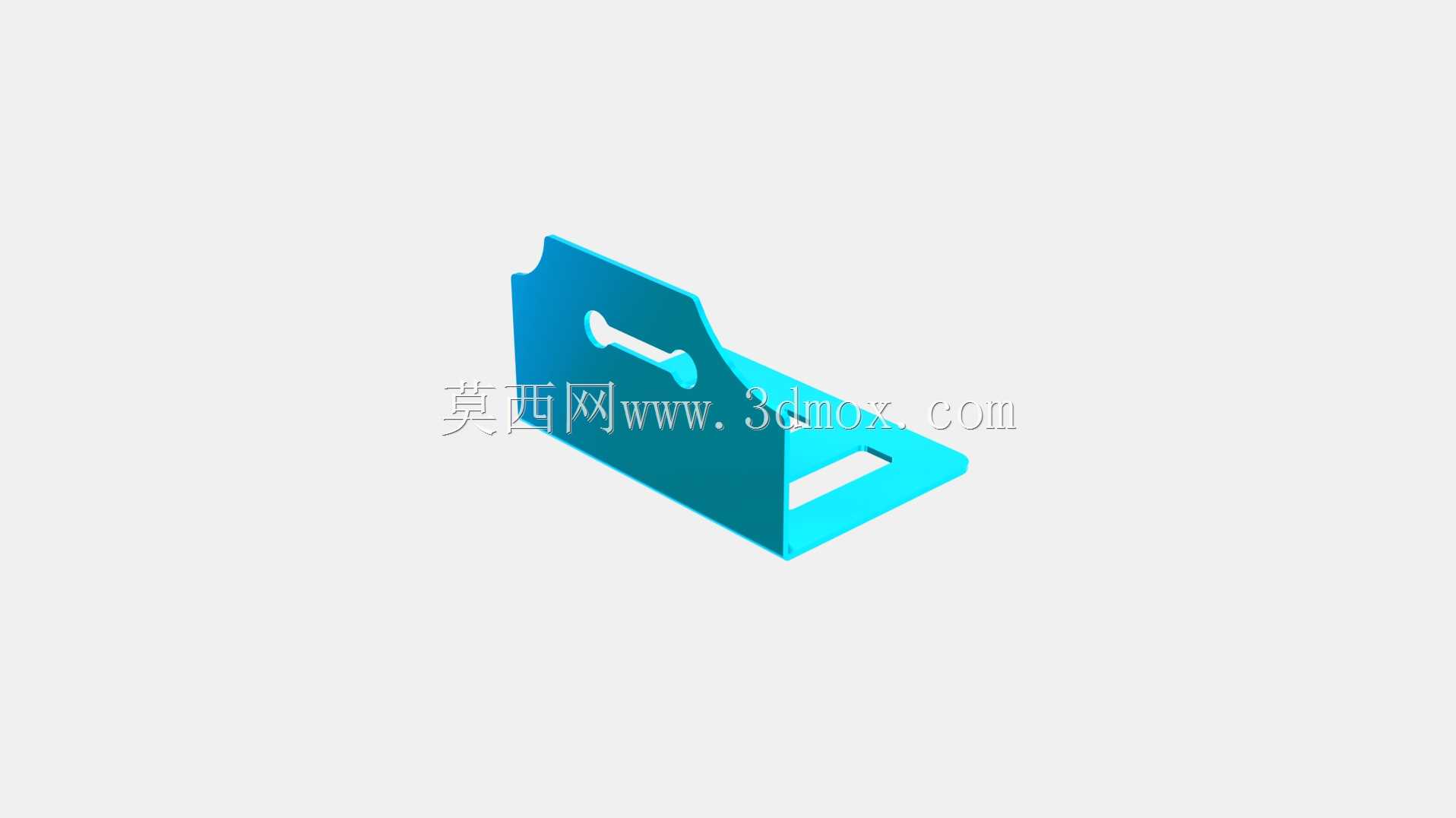

设计这类钣金支架的时候，首先要考虑的是折弯半径的匹配，常规采用1mm厚度的冷轧钢板做基材时，内折弯半径取0.8-1倍板厚就可以避免折弯处出现裂纹或者外侧拉伸过度减薄的问题，这个支架的折弯处没有做额外的压筋，是因为整体折边高度不高，1mm板厚在这个折边高度下的自身刚性已经足够承托重量在2kg以内的小型变压器，不会因为变压器自身的振动或者设备运输过程中的冲击出现折边变形。垂直立面的顶部做了小尺寸的内折边？不对，看模型结构是立面顶部有一个横向的避让缺口，这个缺口是专门给变压器的低压侧输出线束预留的走位空间，避免线束被钣金的锐边割破绝缘层，实际生产时这个缺口的边缘还要做去毛刺处理，有条件的话会包一圈绝缘胶套进一步防护。水平折边的末端没有做额外的翻边，是因为安装时这个边是完全贴在设备安装板上的，不需要翻边来提升刚性，反而翻边会造成安装面贴合不严，出现支架翘起的问题。

关于外形尺寸和安装边界，这类支架的垂直立面高度通常匹配对应变压器的侧部安装面高度，一般控制在变压器总高度的三分之二位置，既保证足够的固定接触面积，又不会遮挡变压器顶部的接线端子，方便接线操作。水平折边的深度要比变压器的底部安装脚宽出5mm左右，留出螺丝安装的操作空间，不会让电批或者螺丝刀在锁附变压器固定螺丝时碰到水平折边的边缘。整个支架的安装边界需要注意，垂直立面后方要预留至少3mm的间隙，避免和设备内部的其他元器件或者机箱壁发生干涉，水平折边的下方不需要预留额外间隙，直接贴合安装面即可，固定螺丝采用M3或者M4的十字盘头螺丝，锁附时的扭矩控制在1.2-1.5N·m，避免扭矩过大造成钣金件压痕变形。

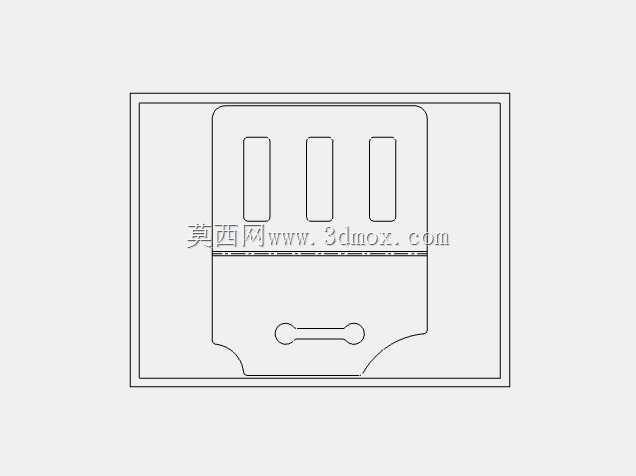

在实际生产环节，这类支架的折弯工序是核心控制点，折弯前要先确认板材的轧制方向，尽量让折弯线和板材轧制方向垂直，能大幅降低折弯处开裂的风险，折弯完成后要做角度校验，保证垂直立面和水平折边的夹角在90°±0.5°以内，角度偏差过大会造成变压器安装后出现倾斜，和周边元器件的安全间隙不足。表面处理通常采用彩锌钝化或者喷塑处理，彩锌处理的成本更低，导电性能好，适合需要接地的安装场景，喷塑处理的绝缘性能更优，适合变压器和安装板之间需要绝缘隔离的场景，设计时可以根据整机的绝缘要求灵活选择表面处理工艺。另外支架的所有外露边缘都要做倒钝处理，去除冲压和折弯产生的锐边毛刺，避免装配工人操作时被划伤，也防止长期使用过程中毛刺脱落掉在电路板上造成短路隐患。

很多刚接触结构设计的工程师容易忽略这类小支架的细节设计，比如把安装孔做成圆孔而不是长圆孔，装配时一旦出现零件尺寸累积误差，就会出现孔位对不上的问题，不得不现场扩孔，既影响装配效率又破坏零件的表面防护层。还有的设计会在折边上做过多的加强筋，反而增加了钣金加工的成本，对于这类小尺寸的轻载支架，合理选择板厚和折弯半径，足够满足使用要求，不需要额外增加加强结构。这个支架的结构之所以被广泛应用，就是因为它在满足所有安装固定需求的前提下，把加工难度和材料成本降到了最低，冲压下料只需要单工序模就能完成，折弯只需要一道工序，加工效率很高，适合批量生产配套。
