带太阳能供电模块的集成式电源变压装置

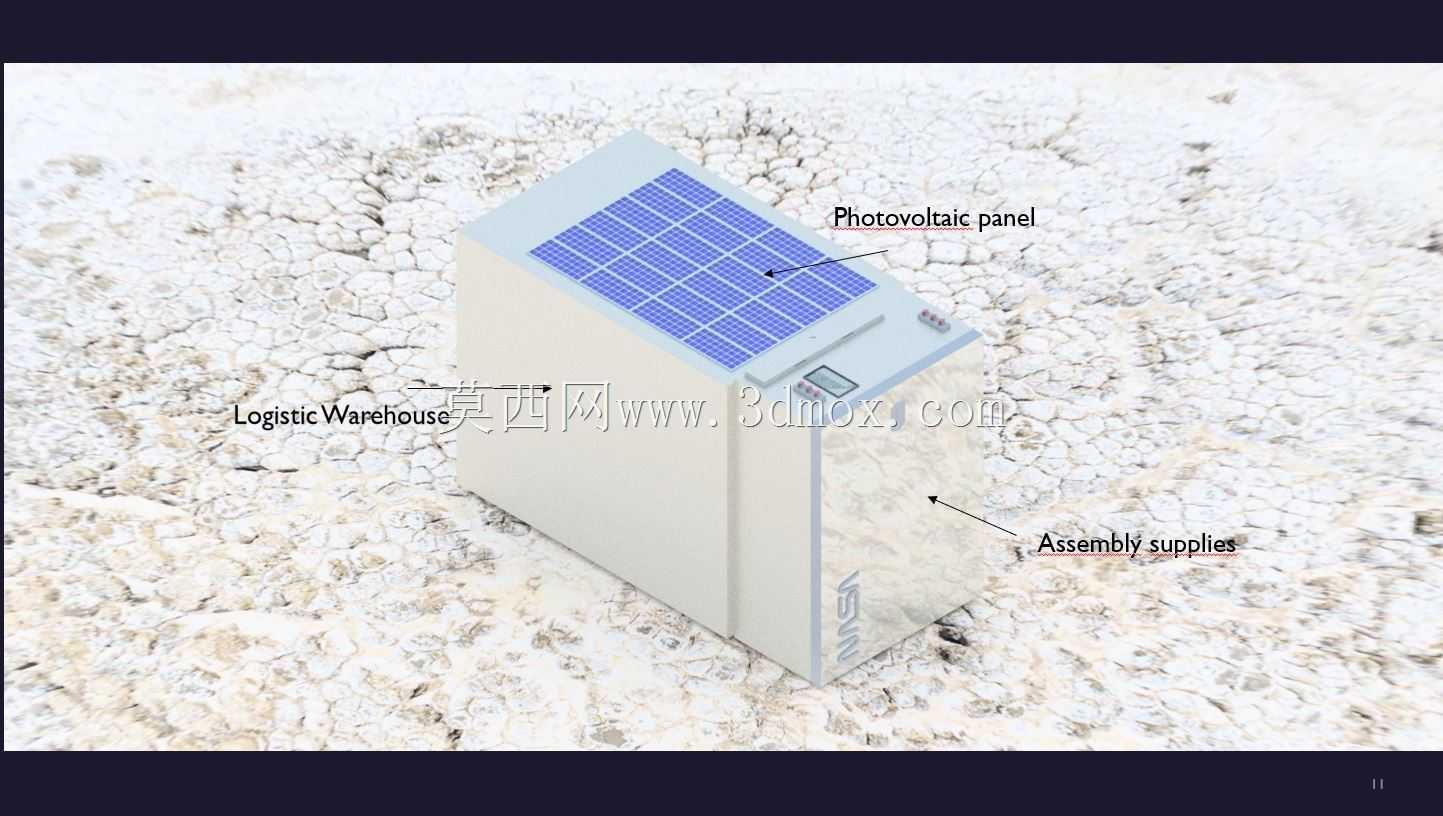

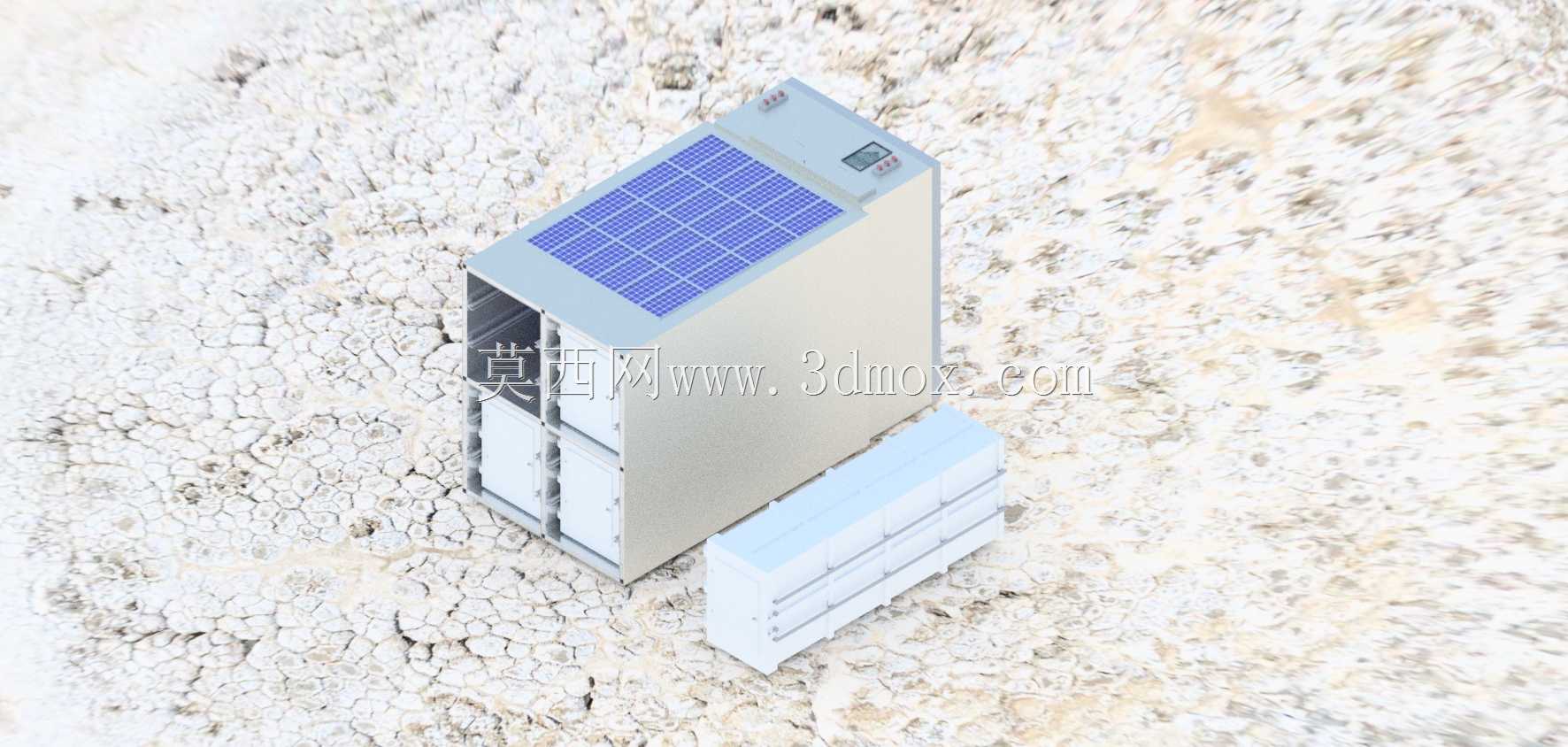

　　在户外分布式供电、离网作业站点、偏远区域临时用电场景中，常规变压设备往往需要额外搭建供电输入回路，配套独立的光伏接入、整流稳压单元，不仅现场安装工序繁琐，不同设备间的接线匹配、防护等级适配也容易出现适配问题，增加现场调试的故障点。这款集成式变压装置的设计，正是瞄准这类户外离网供电的实际痛点，将光伏采集单元与变压核心模块做了一体化整合，省去了外接光伏汇流、输入适配的额外配套环节。从结构布局来看，装置主体采用立式方正柜体结构，柜体外壳做了平整的密封处理，边角做了小圆弧过渡，既可以减少户外风沙、雨雪在柜体表面的积存，也能避免尖锐边角在运输、安装过程中造成磕碰损伤。

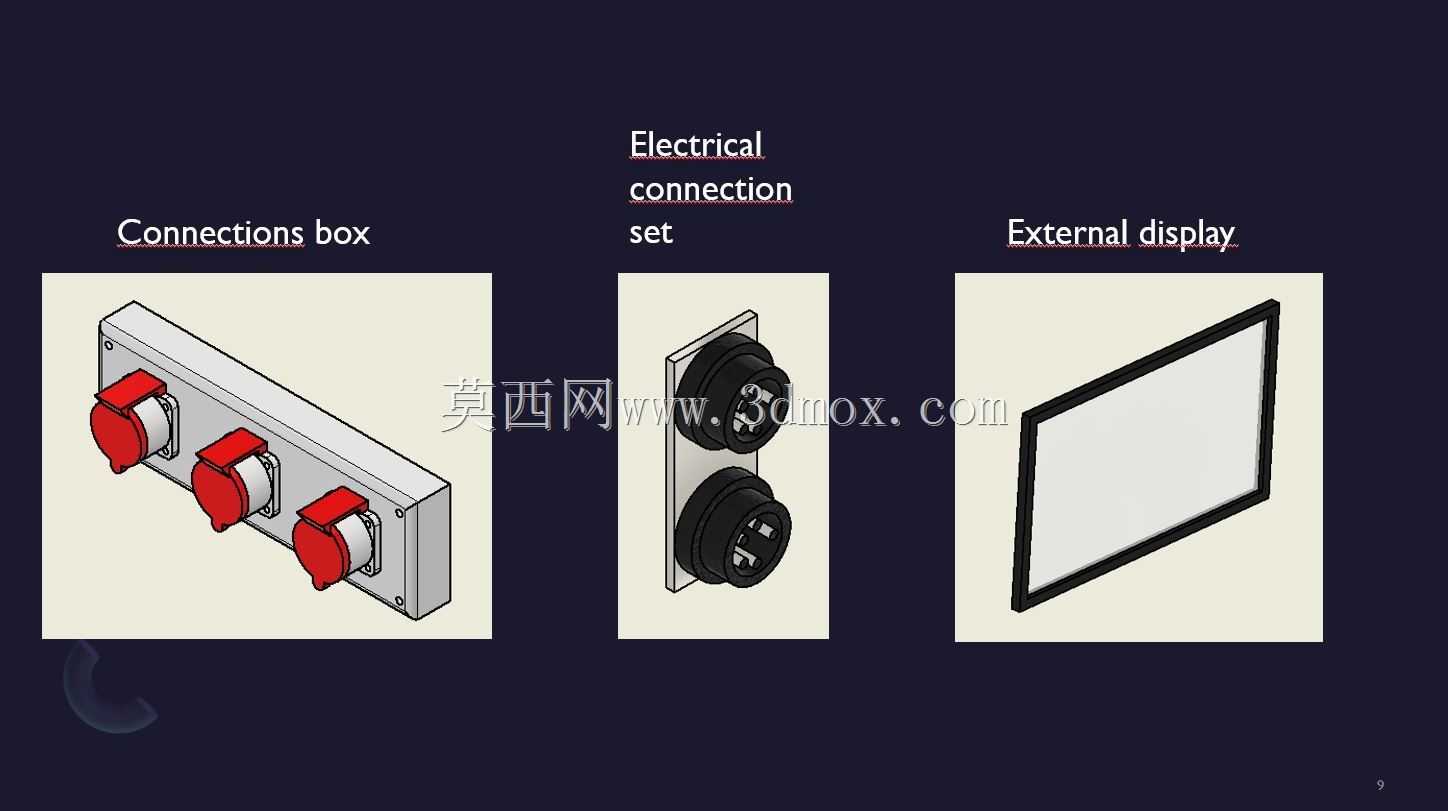

　　柜体顶部倾斜布置的光伏板组件，安装角度经过适配性调整，能够匹配中纬度地区日常太阳高度角，最大化接收日间太阳辐射，为装置自身运行以及后端负载提供清洁电力输入，光伏板与柜体顶部的连接框架做了嵌入式固定，连接缝隙处预留了密封胶条安装位，能够避免雨水顺着连接缝隙渗入柜体内部，影响内部电气元件的绝缘性能。柜体上部的电气控制区域，集成了状态显示、参数调节、输入输出接线端子等功能模块，所有外露操作界面都做了内嵌式设计，外部可以配套加装透明防护盖板，既方便运维人员日常查看运行参数、操作开关，也能防止户外扬尘、露水直接接触操作元件。

　　从安装边界来看，这款装置的底部预留了标准的地脚安装孔位，孔位间距匹配常规户外配电设备的混凝土基础安装尺寸，现场安装时不需要重新做基础打孔适配，直接通过膨胀螺栓就可以完成固定，柜体侧面预留了穿线格兰头的安装位置，进出线电缆可以从柜体侧面或者底部接入，能够适配不同现场的布线走向需求，不需要额外对柜体做开孔改造。在功能设计上，装置内部将光伏输入整流、电压变换、稳压输出、过载保护等模块做了分层布置，高压输入区域与低压输出区域之间设置了独立的绝缘隔离板，避免不同电压等级的线路之间出现电磁干扰或者绝缘击穿风险，内部走线全部采用行线槽规整固定，每个接线端子都预留了清晰的标识位，方便后期运维排查故障。不同于传统分体式的光伏加变压供电方案，这款一体化装置在出厂前就完成了内部所有线路的连接与调试，现场只需要固定柜体、接入负载端线路就可以投入使用，大幅缩短了现场施工的周期，也减少了现场接线错误带来的安全隐患。柜体的外壳材质选用耐候性的金属板材，表面做了户外专用的防腐喷涂处理，能够适应高温、高湿、高盐雾等不同户外恶劣环境，长期使用不会出现外壳锈蚀、涂层脱落的问题。光伏板的边框采用高强度铝合金材质，既能够减轻顶部结构的承重负荷，也具备足够的结构强度，可以抵御常规户外的大风、冰雹冲击，不会出现光伏板变形、碎裂的问题。

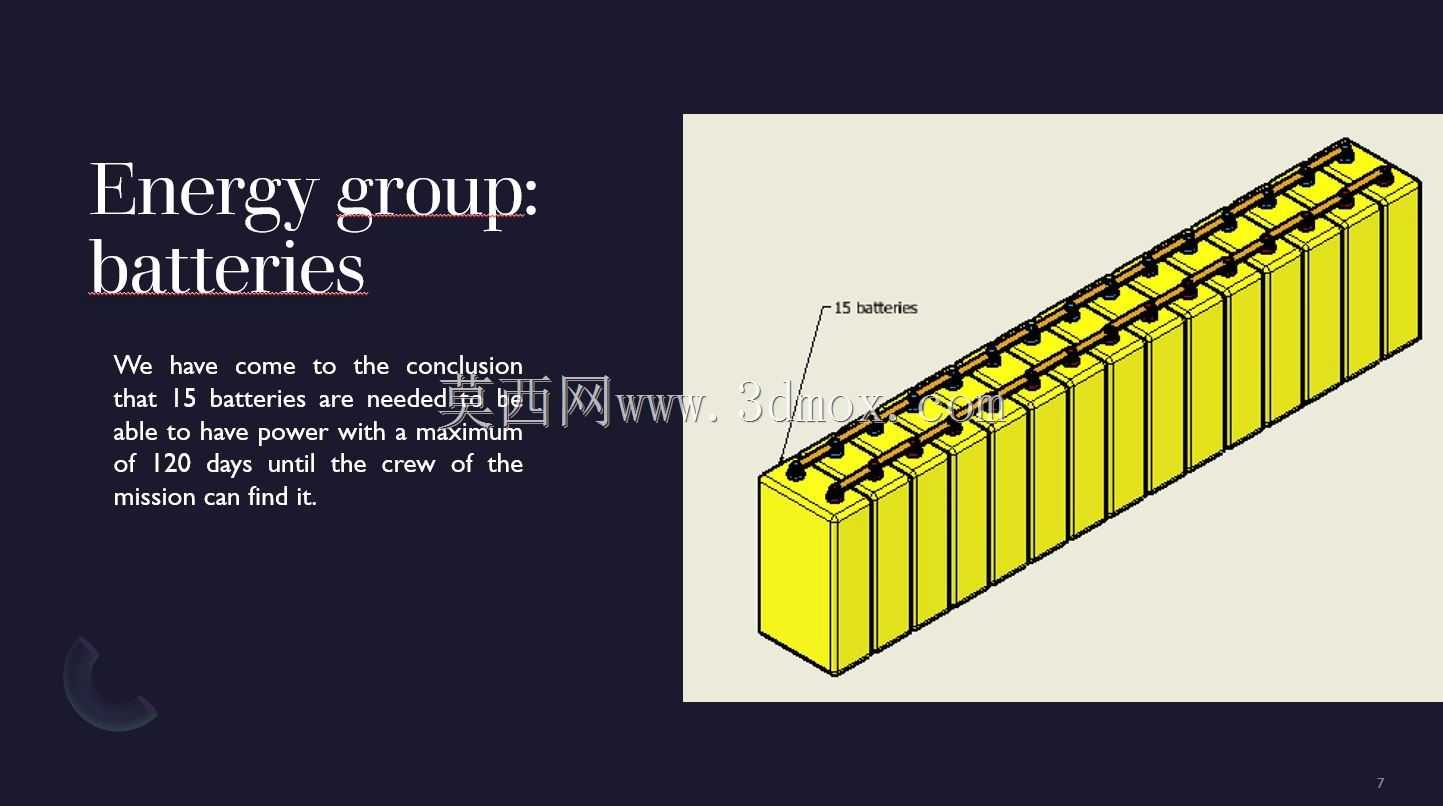

　　在实际应用中，这款装置可以为野外监测站点、临时施工营地、离网照明系统、小型农业灌溉设备提供稳定的电压输出，不需要依赖大电网的接入，依靠太阳能就可以实现持续供电，装置内部还预留了储能电池的安装空间，可以根据使用需求配套加装储能模块，在阴雨天或者夜间无光照时段也能持续为负载供电，进一步拓展了装置的适用场景。设计过程中，研发团队针对户外使用的常见问题做了多项优化，比如柜体顶部的光伏板安装角度可以根据使用地区的纬度做小范围调整，不需要更换安装支架就可以适配不同区域的光照条件；柜体的通风散热结构采用迷宫式设计，既可以保证内部电气元件运行时产生的热量能够及时排出，也能防止外部的雨水、沙尘顺着通风口进入柜体内部；所有外部紧固件都采用不锈钢材质，长期户外使用不会出现锈蚀卡死的问题，方便后期的检修拆卸。从结构建模的角度来看，这款装置的三维模型完整还原了各个部件的装配关系，小到接线端子的安装位置、密封胶条的卡槽结构，大到柜体的整体外形尺寸、光伏板的倾斜角度，都按照实际生产的尺寸比例做了精准还原，结构设计人员可以直接参考这个模型的布局思路，优化同类户外集成供电设备的结构设计，也可以在这个模型的基础上调整参数，适配不同功率等级、不同应用场景的变压供电需求，减少从零开始建模的重复工作量，提升设计效率。
