FRC竞赛机器人防滑驱动轮结构设计

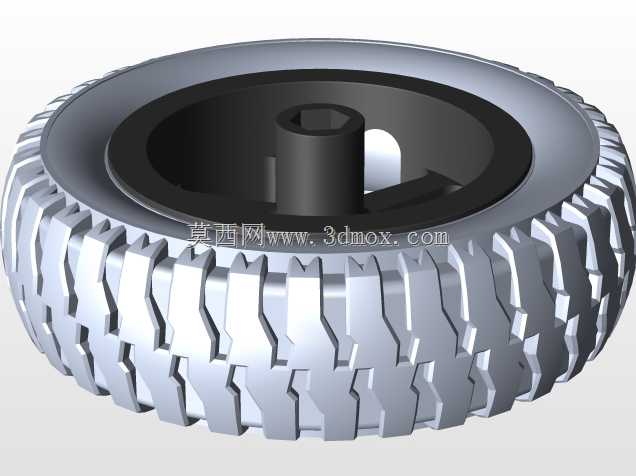

　　轮式行走机构作为移动类竞赛机器人的核心执行部件，其接触地面的轮组设计直接决定了整机在赛场复杂工况下的动力传递效率、转向灵活性以及抗打滑能力，是参赛队伍在备赛阶段需要反复验证迭代的核心结构单元。这款驱动轮采用轮毂与外胎分体式设计思路，轮毂中心设置六角形轴孔，能够直接与标准六角输出轴配合，无需额外设计键槽或紧定螺钉结构，既简化了安装流程，也能在机器人急停、急加速、碰撞等大扭矩冲击工况下，避免轴与轮毂之间出现打滑空转的问题，保证动力输出的可靠性。轮毂主体采用硬质工程塑料材质，通过筋板结构在中心轴座与外圈轮辋之间形成支撑，在保证整体结构强度的前提下尽可能降低轮体自重，减少行走电机的负载，提升机器人的加速响应速度。

　　外胎部分采用大颗粒块状防滑胎纹设计，胎块呈交错排布，相邻胎块之间预留足够的排屑间隙，能够在赛场常见的地毯、PVC地板、轻度不平整地面上有效增大接触摩擦力，即使在机器人高速冲刺、急转变向、拖拽重物的工况下，也能保持足够的抓地力，避免侧滑或动力损失。从安装边界来看，轮体的轴向宽度与径向直径经过匹配设计，能够适配多数竞赛级小型移动机器人的轮距与底盘离地间隙要求，中心六角孔的尺寸与常用的竞赛机器人驱动输出轴规格完全匹配，安装时仅需将轮毂对准输出轴推入，再通过轴端挡圈固定即可完成装配，不需要额外加工定制连接零件，能够有效缩短备赛阶段的装配调试周期。

　　在实际赛场应用场景中，这类轮组需要承受频繁的启停冲击、侧向碰撞以及长时间连续运行的磨损，因此在设计时特意将胎块的棱角做了小圆弧过渡处理，避免胎块在高速碰撞赛场围挡、其他机器人时出现崩断损坏的问题，同时胎块的高度经过反复验证，既保证足够的形变空间来缓冲地面颠簸，也不会因为胎块过软导致轮体滚动时出现过大的形变量，影响机器人的行走精度。轮毂的轮辋部分设置了与外胎内圈匹配的定位卡槽，外胎装配后能够完全卡入卡槽内，即使在大扭矩转向、急加速的工况下，也不会出现外胎与轮毂之间相对滑动的问题，保证动力传递的一致性。对于结构设计从业者而言，这类竞赛级轮组的设计逻辑完全可以迁移到小型AGV、巡检机器人、教学实验移动平台的行走机构设计中，其快装结构、防滑胎纹设计、轻量化轮毂的加强筋布局，都能为同类产品的设计提供可参考的工程思路，尤其是在需要兼顾安装效率、运行可靠性、自重控制的小型移动设备场景下，这种分体式轮组的设计方案能够有效平衡性能与加工成本，不需要复杂的模具结构就能实现批量生产，同时也方便后期维护更换，当外胎出现过度磨损时，仅需拆下外胎更换即可，不需要连同整个轮毂一起替换，降低后期的运维成本。

　　在建模过程中，轮体的所有配合尺寸都经过公差匹配设计，中心六角孔的尺寸公差按照常用的间隙配合标准设定，既保证安装时能够顺利推入输出轴，也不会因为间隙过大导致运行时出现晃动，影响机器人的行走定位精度；轮辋与外胎的配合尺寸则采用小过盈设计，装配后能够形成足够的抱紧力，避免运行过程中出现脱胎问题。胎纹的排布采用等距交错布局，能够让轮体滚动时的接地压力分布更均匀，减少滚动过程中的振动，提升机器人运行的平稳性，对于搭载有精密传感器的移动设备而言，这种低振动的轮组设计能够有效降低行走过程中对传感器数据采集的干扰，提升设备整体的运行稳定性。
