离合机构支撑固定支架结构设计

在传动系统的离合执行机构布局中，这类支架承担着核心的定位与载荷传递作用，日常多应用在需要频繁接合、断开动力传递的中小型传动设备上，比如小型农用机械的动力输出端、轻工设备的变速传动单元、部分专用设备的离合操纵模块里，都能见到这类支撑构件的身影。它的核心作用是为离合执行部件提供稳定的安装基准，同时承受离合动作过程中产生的径向、轴向交变载荷，避免执行部件在频繁动作过程中出现位置偏移，保证离合接合的平顺性与断开的彻底性。

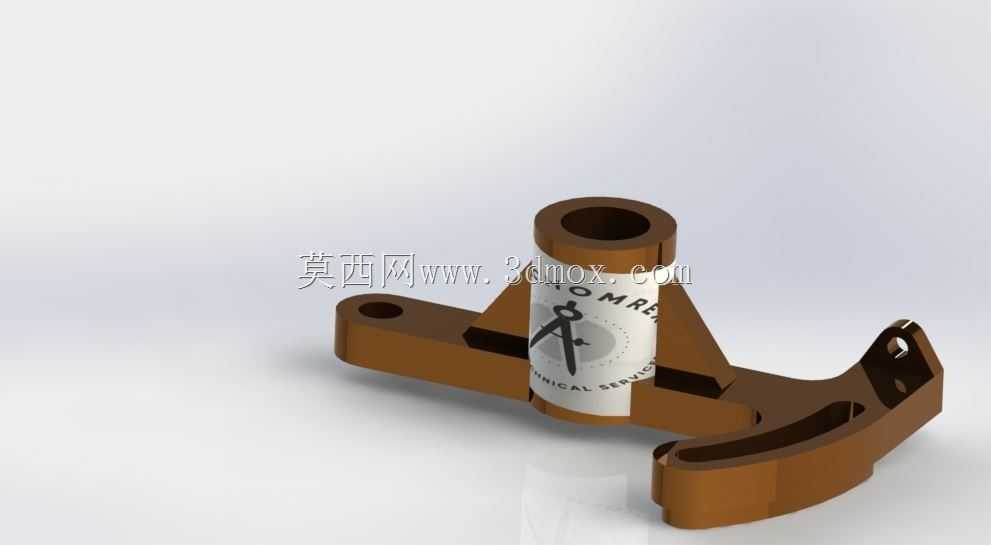

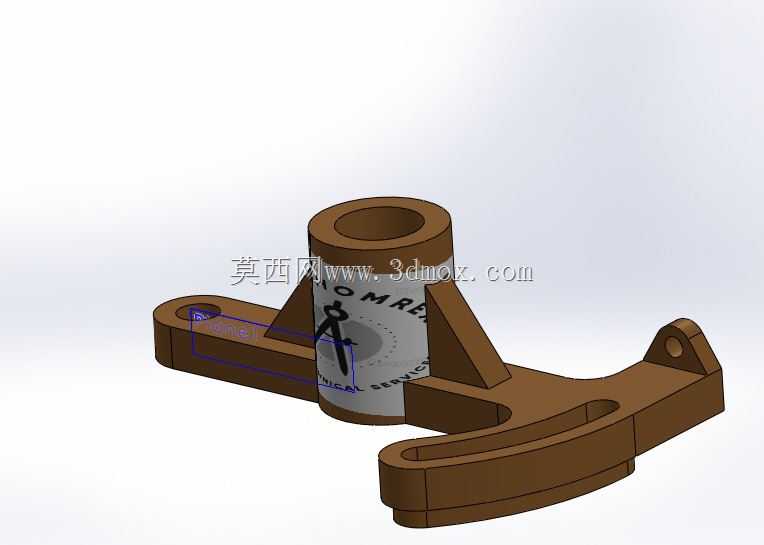

从结构设计逻辑来看，这个支架采用了一体化铸造成型后再做机加工的工艺路线，主体的筒状结构是核心的轴套安装位，内部预留的通孔用于穿装离合转轴，筒壁的厚度经过载荷校核，既能够承受转轴转动过程中带来的径向挤压力，也不会因为壁厚过大造成整体重量冗余。从筒身延伸出的两个支臂分别承担不同的功能，带圆孔的支臂是支架的主固定点位，用于和设备的基体机架做刚性连接，孔位的公差带按照H7级精度设计，装配时可以通过定位销实现精准定位，再配合螺栓完成锁固，避免支架在设备运行过程中出现攒动。另一个带弧形长槽的支臂是离合拨叉的活动导向位，长槽的弧度经过运动轨迹仿真校核，完全匹配拨叉摆动时的行程路径，槽壁的表面粗糙度控制在Ra1.6以内，减少拨叉销在槽内滑动时的摩擦阻力，同时槽边做了R2的圆角过渡，避免应力集中造成长期使用后的槽口开裂。

在安装边界的尺寸设计上，筒状安装位的中心高是整个支架的核心基准尺寸，这个尺寸直接决定了离合转轴和设备动力输出轴的中心距，一旦偏差超过0.1mm就会造成离合片接合时的偏磨，缩短摩擦片的使用寿命，所以建模时这个尺寸的公差设置在±0.05mm以内。两个安装支臂的孔位中心距也经过反复校核，和设备机架上的预装孔位完全匹配，不需要现场二次打孔修配，能够直接实现互换性安装。支架整体的外形轮廓没有多余的突出结构，所有边角都做了倒角处理，既避免装配过程中划伤操作人员，也不会和周边的传动部件、管线产生运动干涉。

从实际使用的工况适配角度，这个支架的结构设计充分考虑了离合动作时的受力特点：当离合处于接合状态时，动力传递产生的反作用力会通过转轴传递到支架筒身，此时两个支臂形成的三角支撑结构能够将载荷均匀分散到机架的两个连接点上，不会出现单点受力过大的情况；当离合执行分离动作时，拨叉在弧形槽内滑动产生的侧向力会被长槽的侧壁承受，因为槽位和支臂做了加强筋过渡连接，侧向力会顺着加强筋传递到筒身主体，不会出现支臂断裂的情况。支架表面做了氧化发黑处理，能够适应车间内多油污、多粉尘的使用环境，长期使用不会出现锈蚀卡滞的问题，维护时只需要定期清理槽内的油污积垢即可，不需要做特殊的防腐保养。

建模过程中，针对容易出现应力集中的几个点位做了局部结构优化：筒身和支臂的连接位置没有采用直角连接，而是增加了厚度3mm的过渡加强筋，筋位的走向和载荷传递方向保持一致，既提升了结构强度，也不会增加过多的重量；弧形长槽的两端做了缓冲沉孔，避免拨叉销运动到行程端点时出现刚性撞击，降低动作过程中的异响；主固定孔的周边做了凸台设计，增加孔位的接触面积，螺栓锁固时不会因为压强过大造成支架表面压溃，也能提升连接的刚性。整个支架的重量控制在同载荷等级铸钢支架的60%左右，在满足强度要求的前提下尽可能降低了自身重量，不会给设备整体带来额外的负载。
