井字棋胶合板2D切割加工设计方案

这套设计针对4毫米厚度胶合板的平面切割加工场景开发，核心是实现经典X&O井字棋游戏的实体化制作，可覆盖校园益智教具配置、亲子互动桌游制作、文创手作加工等多个实际使用场景。作为面向平面加工的结构设计，整个方案没有复杂的曲面造型和多零件装配要求，所有加工路径都集中在同一平面内，普通激光切割机、数控雕刻机都可以直接导入加工路径完成生产，不需要额外制作工装夹具，加工门槛极低，小批量手作或者批量文创生产都能适配。

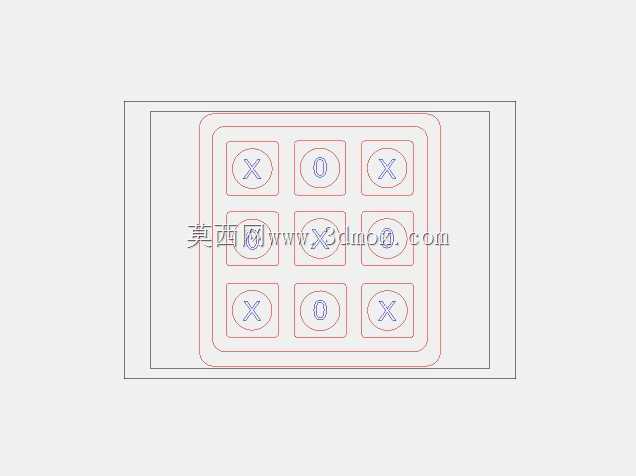

从功能特性来看，整套结构分为棋盘外框、九个棋子定位槽、X形棋子、O形棋子四个部分，外框做了双层圆角矩形嵌套设计，既可以避免胶合板切割后边缘毛刺划手，也能形成自然的棋子收纳边界，游戏过程中棋子不会滑出棋盘区域，日常收纳时所有棋子都可以直接放置在棋盘框内，不需要额外配置收纳盒。九个棋子定位槽采用3×3等距阵列排布，每个槽位的尺寸和棋子外形做了0.2毫米的间隙配合，棋子放入后不会轻易晃动移位，拿取时也不会出现卡滞问题，适配4毫米胶合板的切割公差，即使是普通精度的切割设备加工，也能保证棋子和槽位的配合顺畅。

设计过程中优先考虑了板材利用率，整个棋盘的外轮廓尺寸控制在180毫米×180毫米的正方形边界内，常规1220毫米×2440毫米的标准胶合板整板可以排布超过70套成品，加工余料可以直接用来切割棋子，几乎没有多余的板材浪费。棋子部分的X和O造型都做了等线宽处理，线条宽度统一为8毫米，既保证切割后棋子的结构强度，不会因为线条过窄出现断裂问题，也能让棋子视觉上和棋盘槽位形成统一的风格，不会出现粗细不协调的观感。所有转角位置都做了R2毫米的圆角过渡，一方面是避免激光切割时尖角位置出现过烧焦黑的问题，另一方面也能消除使用过程中的尖锐边角，作为儿童教具使用时也不会出现划伤风险。

安装和使用层面，这套设计不需要额外的连接件或者粘接工序，所有零件切割完成后，只需要将外框的两层结构对齐叠放，就可以形成带限位的棋盘主体，棋子直接放入对应槽位即可使用，不需要后续的打磨、组装工序，加工完成后简单去除边缘毛刺就可以直接投入使用。如果需要做个性化定制，只需要调整外框的表面雕刻路径，就可以添加标识、图案等个性化内容，不需要改动核心的配合尺寸，适配不同场景的定制需求。

从加工工艺适配性来看，设计时特意将所有切割路径的最小转弯半径控制在3毫米以上，不管是激光切割还是数控铣削加工，都不需要频繁调整刀具参数，走刀路径可以连续完成，不需要中途抬刀移位，单套产品的加工时长可以控制在5分钟以内，批量加工时的生产效率很高。棋子的X和O造型没有封闭的内孔死角，切割完成后不需要额外清理内部废料，加工后处理的工作量极低，非常适合小型文创工作室、校园创客空间、劳动教育课堂的加工场景，不需要复杂的后处理工序就能得到完整可用的成品。
