垂直轴风力发电机创意结构三维设计

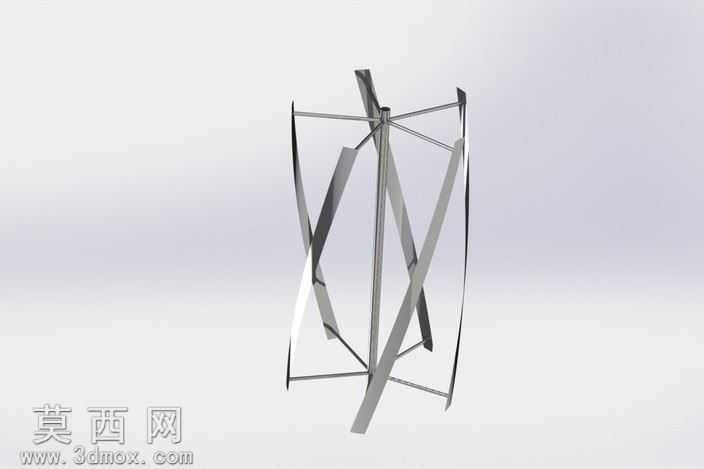

本作品为垂直轴风力发电机的三维结构设计，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，首先从中心主轴的基准建模入手，确定整体回转中心的基准轴与基准面，依次搭建上下两层放射状布置的支撑辐条结构，每根辐条与中心主轴采用同轴配合加端面重合约束，保证支撑框架的结构对称性，避免后续风叶安装出现动平衡偏差。风叶部分采用大弧度扭曲的长条曲面造型，建模时通过多截面曲面命令生成流畅的扭曲弧面，再通过加厚命令生成实体风叶结构，每片风叶与上下辐条的连接位置采用精准的点位约束，保证多片风叶沿圆周方向均匀分布，形成对称的受风结构。渲染阶段采用哑光金属材质赋予整体框架，还原金属构件的磨砂质感，风叶表面添加轻微的拉丝金属纹理，搭配浅灰色渐变背景布光，采用三点布光法突出结构的线条感与空间层次感，主光源从侧上方打亮风叶的扭曲曲面，辅光源补全暗部细节避免结构阴影过重，顶光勾勒整体轮廓边缘，让金属材质的反光效果自然真实。结构设计上摒弃了传统水平轴风机的尾舵与偏航结构，采用垂直轴布局可接收任意方向的来风，无需对风调整，扭曲造型的风叶可在低风速下获得更大的受风扭矩，中心框架的三角支撑结构提升了整体运行的结构稳定性，上下辐条的对称排布可抵消风叶转动时产生的径向振动力。设计思路围绕小型分布式风能利用场景展开，简化了传统风机的复杂传动结构，整体造型兼具工业实用性与现代设计美感，可用于小型户外供电、景观风能装置的方案验证，建模过程中所有零件均保留完整参数，可根据实际使用需求调整风叶长度、扭曲角度、辐条数量等关键参数，适配不同的风速环境与功率需求，装配体添加了全局干涉检查，验证所有连接部位无结构冲突，转动副位置预留了标准轴承的安装位，可直接对接后续的结构仿真与实物打样流程。
