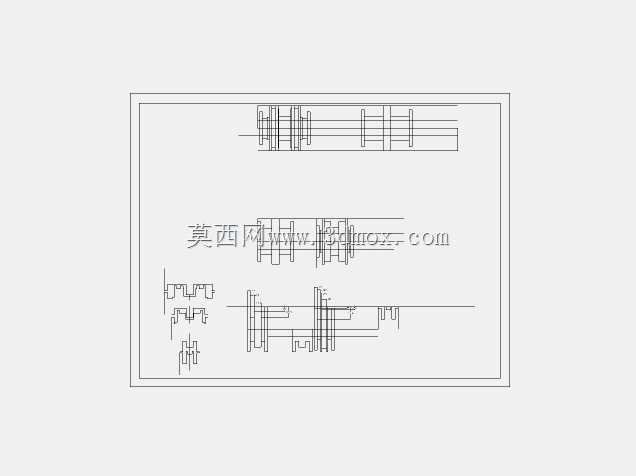

型材辊压成型三组规格工艺结构图纸

在金属型材冷加工生产线中，辊压成型是将带材连续弯折为指定截面型材的核心工艺环节，本次涉及的三组不同规格辊压成型结构，主要适配中小型电力设备配套金属结构件的连续加工需求，尤其在变压器外壳配套型材、安装支架类构件的批量生产场景中应用广泛。这类辊压结构的核心作用，是通过多组配对辊轮的连续施压，让平直金属带材在常温下产生可控的塑性变形，最终得到截面尺寸一致、形位公差稳定的成型型材，相比冲压折弯工艺，其连续生产效率更高，型材长度不受单工序模具行程限制，适合长尺寸型材的批量加工。

从设计思路来看，三组辊压结构分别对应三种不同截面参数的型材成型需求，每一组辊轮的型面都严格匹配对应型材的截面轮廓，按照成型道次依次分配变形量，避免单次变形量过大导致带材出现拉裂、起皱等缺陷。设计过程中优先考虑了辊轮的受力均匀性，每道次辊轮的施压接触面都做了圆角过渡处理，减少成型过程中对型材表面的划伤，同时保证各道次的送料线高度一致，避免带材在送进过程中出现跑偏、翘曲问题。辊轮的安装轴径、配合公差都按照通用冷弯成型设备的安装接口设计，可直接适配常规辊压生产线的机架安装位，无需额外定制转接结构。

从实际功能特性来看，这套辊压结构的成型道次分配经过实际生产验证，针对厚度0.8-2mm的冷轧钢带、镀锌带材都有较好的适配性，成型后的型材截面尺寸公差可控制在±0.1mm范围内，直线度满足每米长度偏差不超过1mm的行业通用要求，完全满足电力设备配套结构件的装配精度需求。三组不同规格的辊组可根据生产排程快速更换，换型时仅需松开辊轮轴端的锁紧机构，即可完成对应辊组的拆装，单组换型时间可控制在30分钟以内，适配多品种小批量的型材生产需求。

关于外形尺寸与安装边界，单组辊轮的最大外圆直径不超过180mm，辊轮有效工作宽度覆盖对应型材的最大展开宽度，安装轴的中心距按照常规辊压设备的机架间距设计，横向安装空间预留了辊轮轴向调整的余量，可通过调整机构微调辊轮的轴向位置，补偿带材的宽度偏差与送料偏移。辊轮的轴端配合采用标准平键连接，传递扭矩稳定，长期运行过程中不会出现辊轮跟转打滑的问题，同时轴颈位置设计了润滑脂加注通道，可在设备日常维护时快速加注润滑脂，降低轴承磨损，延长辊组的使用寿命。

在实际生产应用中，这类辊压结构除了用于变压器配套型材的加工，还可适配电气柜安装型材、通用设备支架型材的生产，只要对应型材的截面变形量在这套辊组的设计覆盖范围内，都可通过微调辊轮间隙实现兼容生产。设计过程中也充分考虑了辊轮的磨损补偿，每片辊轮的型面都预留了0.2mm的修磨余量，当长期生产出现型面磨损导致型材尺寸超差时，可通过修磨辊轮型面、调整辊轮间隙的方式恢复成型精度，无需直接更换整套辊轮，降低生产过程中的工装维护成本。另外，辊轮的材质选用冷作模具钢，经过淬火处理后表面硬度达到HRC58-62，具备较好的耐磨性与抗冲击性能，可承受连续高速生产过程中的交变载荷，避免长期运行出现辊轮崩边、型面凹陷等问题。
